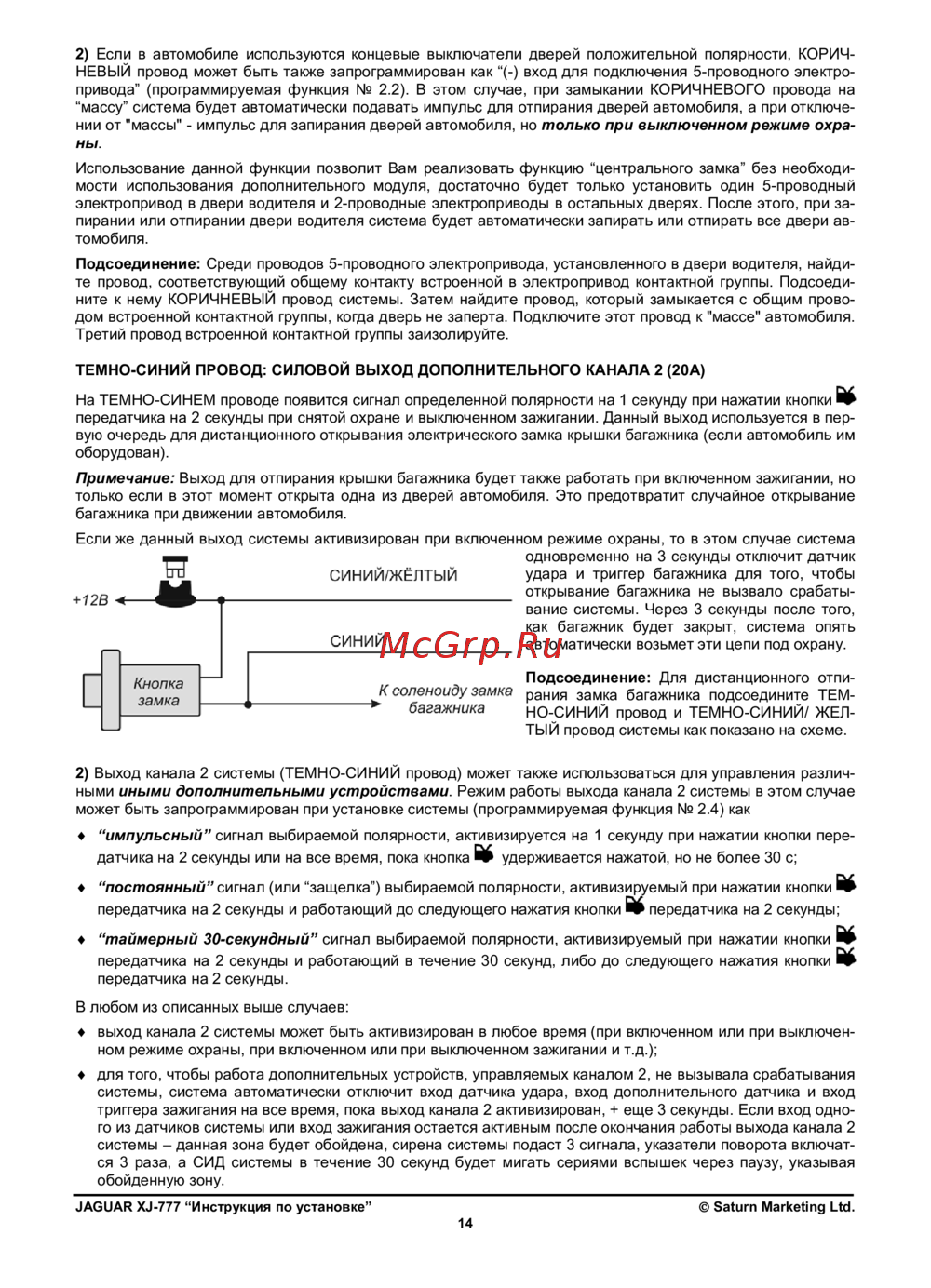

JAGUAR XJ-777 “Инструкция по установке” © Saturn Marketing Ltd.

2) Если в автомобиле используются концевые выключатели дверей положительной полярности, КОРИЧ-

НЕВЫЙ провод может быть также запрограммирован как “(-) вход для подключения 5-проводного электро-

привода” (программируемая функция № 2.2). В этом случае, при замыкании КОРИЧНЕВОГО провода на

“массу” система будет автоматически подавать импульс для отпирания дверей автомобиля, а при отключе-

нии от "

массы" - импульс для запирания дверей автомобиля, но только при выключенном режиме охра-

ны.

Использование данной функции позволит Вам реализовать функцию “центрального замка” без необходи-

мости использования дополнительного модуля, достаточно будет только установить один 5-проводный

электропривод в двери водителя и 2-проводные электроприводы в остальных дверях. После этого, при за-

пирании или отпирании

двери водителя система будет автоматически запирать или отпирать все двери ав-

томобиля.

Подсоединение: Среди проводов 5-проводного электропривода, установленного в двери водителя, найди-

те провод, соответствующий общему контакту встроенной в электропривод контактной группы. Подсоеди-

ните к нему КОРИЧНЕВЫЙ провод системы. Затем найдите провод, который замыкается с общим прово-

дом встроенной контактной

группы, когда дверь не заперта. Подключите этот провод к "массе" автомобиля.

Третий провод встроенной контактной группы заизолируйте.

ТЕМНО-СИНИЙ ПРОВОД: СИЛОВОЙ ВЫХОД ДОПОЛНИТЕЛЬНОГО КАНАЛА 2 (20А)

На ТЕМНО-СИНЕМ проводе появится сигнал определенной полярности на 1 секунду при нажатии кнопки

передатчика на 2 секунды при снятой охране и выключенном зажигании. Данный выход используется в пер-

вую очередь для дистанционного открывания электрического замка крышки багажника (если автомобиль им

оборудован).

Примечание: Выход для отпирания крышки багажника будет также работать при включенном зажигании, но

только если в этот момент открыта одна из дверей автомобиля.

Это предотвратит случайное открывание

багажника при движении автомобиля.

Если же данный выход системы активизирован при включенном режиме охраны, то в этом случае система

одновременно на 3 секунды отключит датчик

удара и триггер багажника для того, чтобы

открывание багажника не вызвало срабаты-

вание системы. Через 3 секунды после того,

как багажник будет закрыт, система

опять

автоматически возьмет эти цепи под охрану.

Подсоединение: Для дистанционного отпи-

рания замка багажника подсоедините ТЕМ-

НО-СИНИЙ провод и ТЕМНО-СИНИЙ/ ЖЕЛ-

ТЫЙ провод системы как показано на схеме.

2) Выход канала 2 системы (ТЕМНО-СИНИЙ провод) может также использоваться для управления различ-

ными иными дополнительными устройствами. Режим работы выхода

канала 2 системы в этом случае

может быть запрограммирован при установке системы (программируемая функция № 2.4) как

♦ “импульсный” сигнал выбираемой полярности, активизируется на 1 секунду при нажатии кнопки пере-

датчика на 2 секунды или на все время, пока кнопка

удерживается нажатой, но не более 30 с;

♦ “постоянный” сигнал (или “защелка”) выбираемой полярности, активизируемый при нажатии кнопки

передатчика на 2 секунды и работающий до следующего нажатия кнопки передатчика на 2 секунды;

♦ “таймерный 30-секундный” сигнал выбираемой полярности, активизируемый при нажатии кнопки

передатчика на 2 секунды и работающий в течение 30 секунд, либо до следующего нажатия кнопки

передатчика на 2 секунды.

В любом из описанных выше случаев:

♦ выход канала 2 системы может быть активизирован в любое время (при включенном или при выключен-

ном режиме охраны, при включенном или при выключенном зажигании и т.д.);

♦ для того, чтобы работа дополнительных устройств, управляемых каналом 2, не вызывала срабатывания

системы, система автоматически

отключит вход датчика удара, вход дополнительного датчика и вход

триггера зажигания на все время, пока выход канала 2 активизирован, + еще 3 секунды. Если вход одно-

го из датчиков системы или вход зажигания остается активным после окончания работы выхода канала 2

системы – данная зона будет обойдена, сирена системы подаст 3 сигнала, указатели поворота включат-

ся 3

раза, а СИД системы в течение 30 секунд будет мигать сериями вспышек через паузу, указывая

обойденную зону.
