JAGUAR XJ-777 Инструкция по установке © Saturn Marketing Ltd.
15
Подсоединение: Вы можете подсоединить ТЕМНО-СИНИЙ провод непосредственно к сильноточным це-
пям, к устройствам дистанционного запуска двигателя и к иным дополнительным устройствам. Выбор по-
лярности выхода дополнительного канала системы определяется подсоединением ТЕМНО-
СИНЕГО/ЖЕЛТОГО провода системы к +12В через предохранитель для выхода канала 2 положительной
полярности, или к массе для выхода
канала 2 отрицательной полярности.
КРАСНЫЙ/БЕЛЫЙ ПРОВОД С ПРЕДОХРАНИТЕЛЕМ 5A: +12В ОТ АККУМУЛЯТОРА
Этот провод подает питание на основной блок системы. Он подсоединен через предохранитель 5A к
КРАСНОМУ проводу системы.
ЗЕЛЕНЫЙ/ЖЕЛТЫЙ ПРОВОД: СИЛОВОЙ ВЫХОД (20А) ДЛЯ УПРАВЛЕНИЯ ДОПОЛНИТЕЛЬНЫМ НОР-
МАЛЬНО ЗАМКНУТЫМ РЕЛЕ БЛОКИРОВКИ ДВИГАТЕЛЯ / СИЛОВОЙ ВЫХОД ДЛЯ ЗАКРЫВАНИЯ
ОКОН / ВЫХОД ДЛЯ УПРАВЛЕНИЯ ДОПОЛНИТЕЛЬНЫМ НОРМАЛЬНО РАЗОМКНУТЫМ РЕЛЕ БЛОКИ-
РОВКИ ДВИГАТЕЛЯ / ВЫХОД ДЛЯ УПРАВЛЕНИЯ ВНУТРИСАЛОННЫМ ОСВЕЩЕНИЕМ / ВЫХОД ДЛЯ
ОТПИРАНИЯ ВСЕХ ДВЕРЕЙ/ ВЫХОД УПРАВЛЕНИЯ 2-ой ЦЕПЬЮ СТАРТЕРА
ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод системы может
быть запрограммирован для выполнения различных функций.
В зависимости от состояния программируемой функции 2.7, ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод может исполь-
зоваться как:
1) выход для управления дополнительным Н.З. реле блокировки двигателя (заводская установка);
2) выход выбираемой полярности для закрывания окон автомобиля;
3) выход для управления дополнительным Н.Р. реле блокировки двигателя;
4) выход выбираемой
полярности для управления внутрисалонным освещением;
5) выход выбираемой полярности для отпирания всех дверей;
6) выход управления 2-й цепью стартера автомобиля.
Максимальный ток нагрузки встроенного реле выхода ЗЕЛЕНОГО/ЖЕЛТОГО провода системы 20А.
1) Штатная функция ЗЕЛЕНОГО/ЖЕЛТОГО провода - “выход для управления дополнительным Н.З.
реле блокировки двигателя”. ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод замыкается с ЗЕЛЕНЫМ
/СИНИМ проводом
при включении зажигания когда система находится в режиме охраны и может использоваться для управле-
ния дополнительным нормально замкнутым реле блокировки стартера.

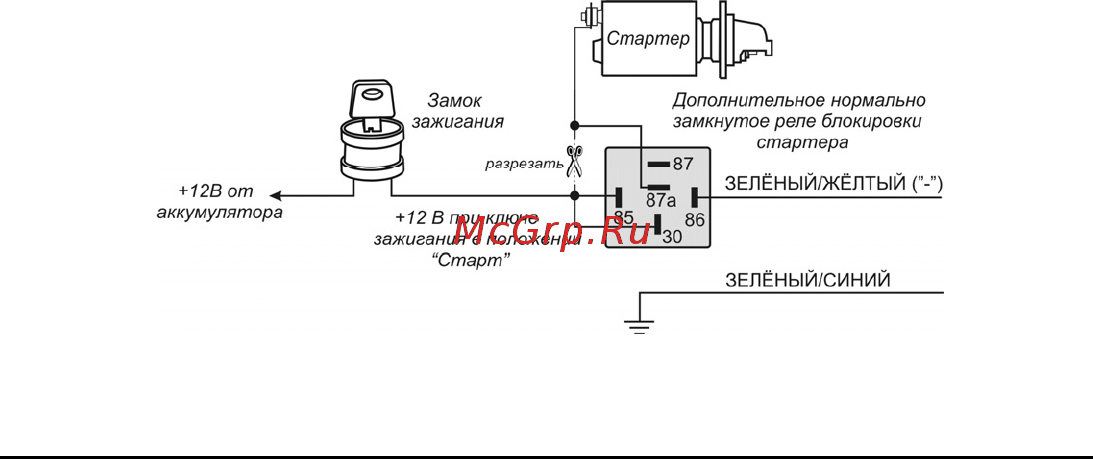

Подсоединение: Подсоедините ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод системы к клемме 86 дополнительного ре-
ле. Подсоедините клемму 85 реле к проводу от замка зажигания, на который поступает напряжение
+12В,
когда ключ зажигания находится в положенииЗАПУСК” (CRANK), и присутствует напряжение 0В, ко-
гда ключ зажигания находится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к клемме 30 реле. Подсое-
дините другую часть
провода к клемме 87A реле.
Подсоедините ЗЕЛЕНЫЙ/СИНИЙ провод системы кмассе”.
Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание
на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле
блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
ВНИМАНИЕ: Для блокировки стартера в программируемой функции 2.14 должен быть выбран режим
работы блокировок 1 или 2, для блокировки цепи зажигания функция 2.14 должна быть запро-
граммирована в состояние 3 или 4.
