www.timberk.com • электрический накопительный водонагреватель
13

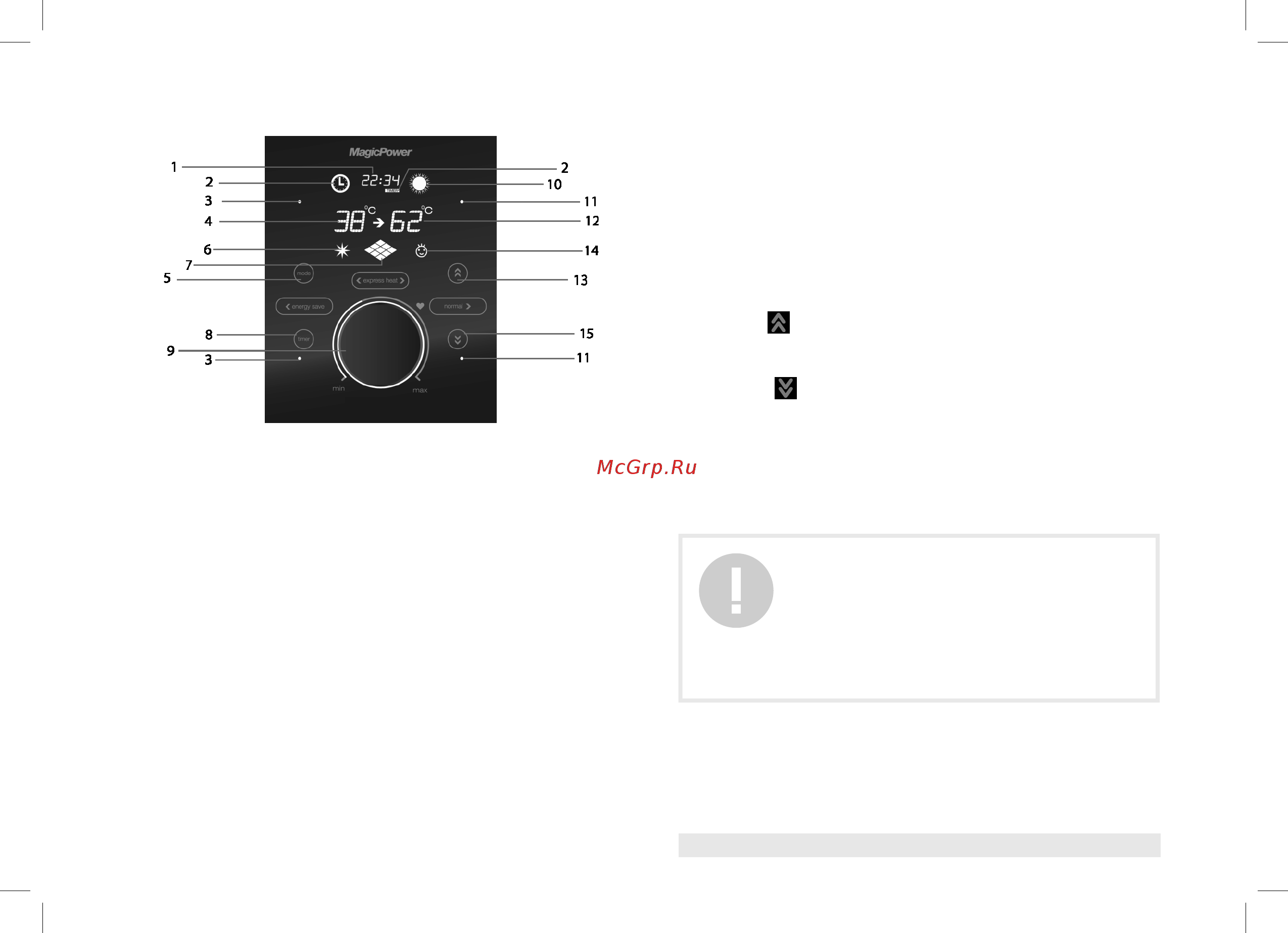

Панель управления (для серии FSM5/FSM6)
Пульт дистанционного управления (ПДУ) (для серии FSM5/FSM6)
Пульт дистанционного управления следует направлять на приемник
сигналов, расположенный на водонагревателе. Водонагреватель под-
тверждает прием управляющей команды звуковым сигналом.
1. Индикация значения времени
2. Индикатор активации функции таймера
Загорается при активации функции таймера на включение/
отключение водонагревателя.
3. Индикаторы «energy save»
Загораются при выборе низкой мощности нагрева (800 Вт).
4. Индикатор температуры воды в водонагревателе
5. Кнопка «mode»
Используется для установки значений времени и таймера, а также
блокировки панели управления.
6. Индикатор активации функции ночного нагрева
7. Индикатор мощности нагрева
8. Кнопка «time»
Используется для выбора времени включения и выключения прибора
и активации функции ночного нагрева.
9. Ручка терморегулятора
ВНИМАНИЕ!
1. Не допускайте попадания на ПДУ воды и дру-
гих жидкостей. Не подвергайте пульт воздействию
прямых солнечных лучей и не оставляйте рядом с
нагревательными и электрическими приборами.
2. Не допускайте попадания прямых солнечных лу-
чей на приемник инфракрасных сигналов на при-
боре.
Рис. 11
Используется для включения/отключения прибора, установки желае-
мой температуры нагрева, а также выбора низкой мощности нагрева
«energy save» (800 Вт), средней мощности нагрева «normal heat» (1200
Вт), высокой мощности нагрева «express heat» (2000 Вт).
Ручка терморегулятора при нажатии также выполняет функцию кноп-
ки «ON/OFF».
10. Индикатор нагрева воды
Загорается при включении нагрева прибора
11. Индикаторы «normal heat»
Загораются при выборе средней мощности нагрева (1200 Вт)
12. Индикатор установленной температуры
13. Кнопка « »
Используется для увеличения выбранного значения.
14. Индикатор блокировки панели управления
15. Кнопка « »
Используется для уменьшения выбранного значения.
