www.timberk.com • электрический накопительный водонагреватель
5
Таблица 2
Наимено-
вание
Ед.
изм.
SWH FSM3 30 VE/
SWH FSM4 30 HE
SWH FSM3 50 VE/
SWH FSM4 50 HE
SWH FSM3 80 VE/
SWH FSM4 80 HE
SWH FSM3 100 VE/
SWH FSM4 100 HE
Параметры
электропи-
тания
В/Гц 220-230~/50 220-230~/50 220-230~/50 220-230~/50
Номиналь-
ная сила
тока
A 8.7 8.7 8.7 8.7
Номиналь-
ная потре-
бляемая
мощность
Вт 2000 2000 2000 2000
Мощность
по ступеням
Вт 800/1200/2000 800/1200/2000 800/1200/2000 800/1200/2000
Объем л 30 50 80 100
Номи-
нальное
давление
МПа 0,7 0,7 0,7 0,7
Класс влаго-
защиты
– IPX4 IPX4 IPX4 IPX4
Класс
защиты
– I I I I
Время
нарева при
Δ 30 ºC
мин 28 46 73 80
Размеры
прибора
мм 550x435x238 430x835x244 516х989х281 1190x493x270
Вес кг 9,8 12,6 16,8 23,4
Фактическое
годовое
потребление
электроэ-
нергии
кВт•ч 335,8 452,6 481,8 518,3
Постоянные
суточные
потери
кВт•ч /
сут
0,98 1,23 1,33 1,45
Размерные характеристики

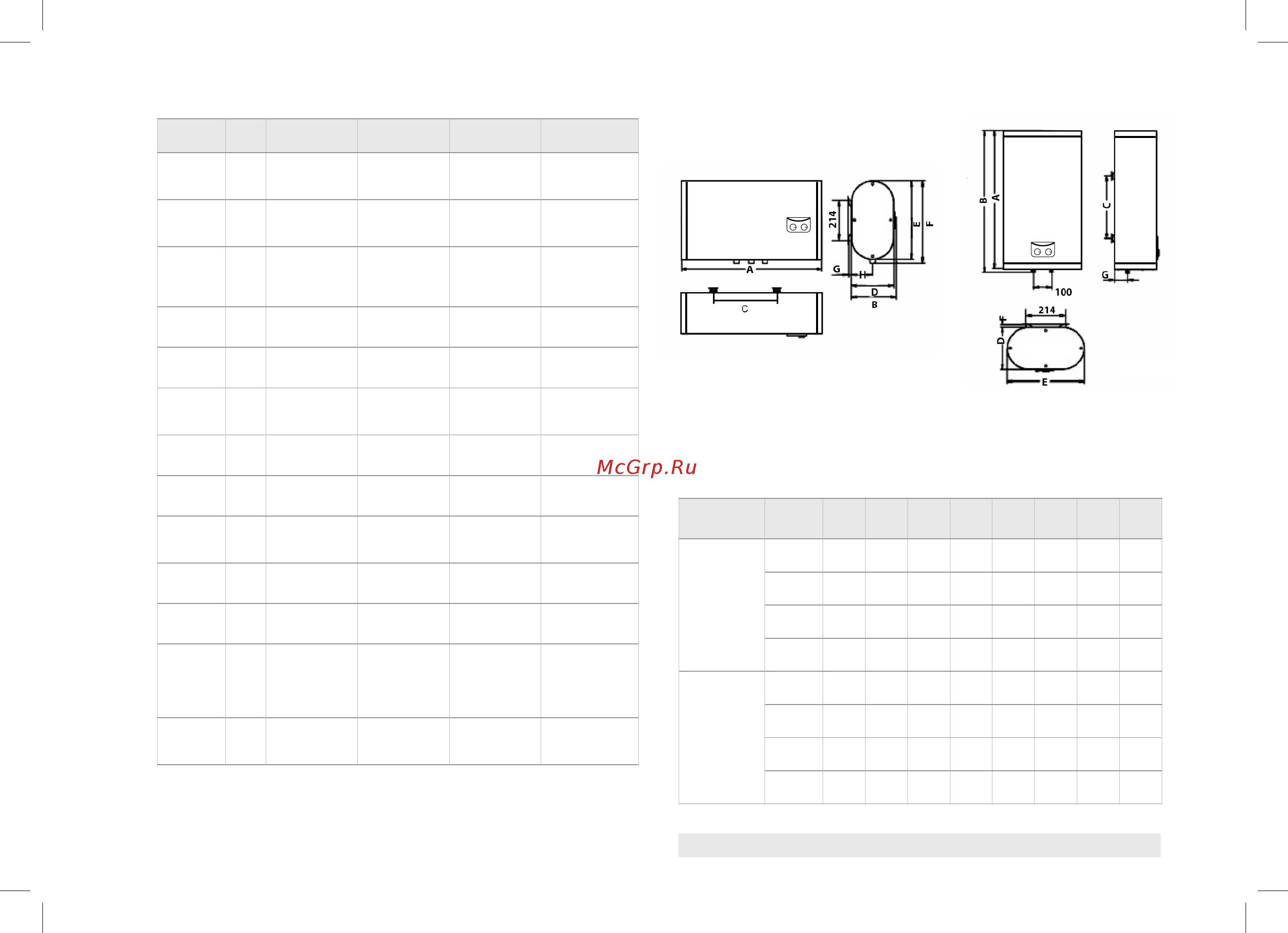

Размерные характеристики водонагревателя (в мм) согласно рис. 1,
рис. 2 приведены в таблице 3.
Таблица 3
Рис. 1 Рис. 2
Объем, л A B C D E F G H
SWH FSM5/
SWH FSM3 серии
30 550 570 240 238 435 20 73 -
50 855 875 500 238 435 20 73 -
80 991 1011 450 270 493 20 91,5 -
100 1190 1210 550 270 493 20 91,5 -
SWH FSM6/
SWH FSM4 серии
30 550 266 240 238 435 450
20 73
50 855 266 500 238 435 450 20 73
80 991 298 450 270 493 510 20 91,5
100 1190 298 550 270 493 510 20 91,5
Серия FSM5/FSM3
Серия FSM6/FSM4
