Medeli DD 506 Инструкция по сборке онлайн
Сборка

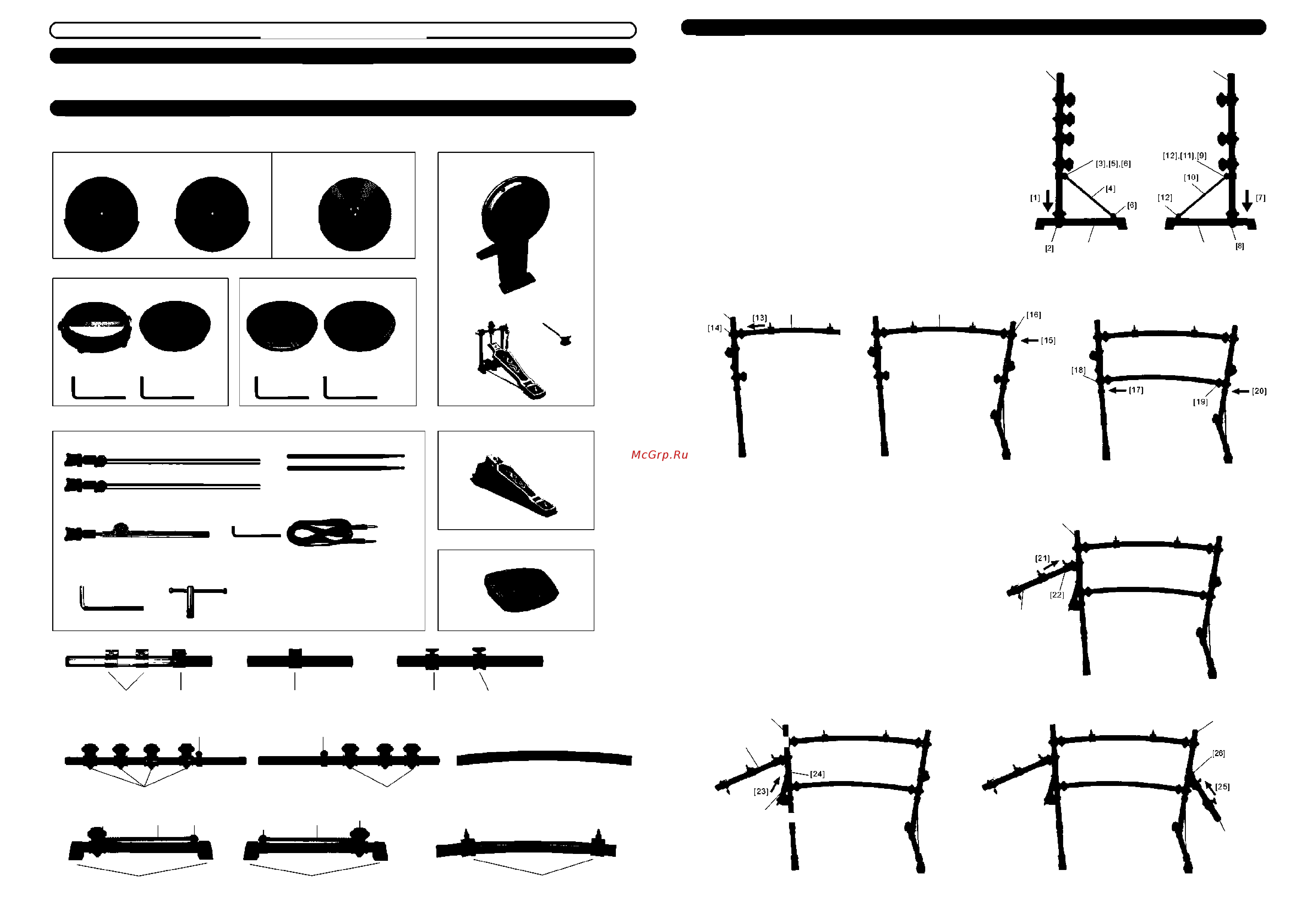

ИНСТРУКЦИИ ПО СБОРКЕ
1 Установка рамы цифровой электронной барабанной
установки
Внимание!
Стенд (П)
Стенд (Л)
Берегите руки при работе с зажимами. Вы можете прищемить пальцы, что приведет к травме.
[1] Прикрепите стенд (Л) к зажиму на стойке (Л).
Будьте осторожны, дотрагиваясь до концов и внутренней поверхности труб, а также заглушек. Вы можете ободрать руки о металлические
за
у
сенцы..
[2] С помощью ключа для барабанов закрутите винты на зажиме.
[3] Удалите винт с коннектора.
Комплектность поставки
[4] Прикрепите крестовину к коннектору.
[5] Снова прикрепите болт к коннектору.
[6] Закрутите болт.
[7] Прикрепите стенд (П) к зажиму на стойке (П).
[8] Прикрепите болты к зажиму.
[9] Удалите винт с коннектора.
[10] Прикрепите крестовину к коннектору.
[11] Снова прикрепите болт к коннектору.
[12] Закрутите болт.
[13] Прикрепите центральную трубку (1) к зажиму на левой стойке в
сборе.
[14] Закрутите болты на зажиме.
[15] Прикрепите правую стойку в сборе к центральной трубке (1) .
[16] Прикрепите болты к зажиму.
Перед началом сборки убедитесь, что у вас имеются все ниже перечисленные
предметы.
[ПЕДАЛЬ ДЛЯ БАС-БОЧКИ]
Пэд тарелки x 2
Пэд тарелки x 1
Пэд бас-бочки
Стойка (П)
Стойка (Л)
Левая стойка в сборе
Правая стойка в сборе
[ПЭДЫ БАРАБАНА] [ПЭДЫ БАРАБАНА]
Пэд барабана x 2 Пэд барабана x 2
Стенд (Л)
Центральная трубка (1) Центральная трубка (1)
Педаль Колотушка
Металлический стержень x 2 Металлический стержень x 2
[ПЕДАЛЬ ДЛЯ ХАЙ-ХЕТ]
[АКСЕССУАРЫ]
Стойка для тарелок (Л) x 2 Барабанная палочка x 2
Педаль для хай-хет
[17] Прикрепите центральную трубку (2) к зажиму на левой стойке в
сборе.
[18] Закрутите болты на зажиме.
Соеденительный шнур x 9
Металлический стержень
Стойка для тарелок (S)
Стенд (Л)
[БАРАБАННЫЙ МОДУЛЬ]
[19] Прикрепите левую стойку в сборе к центральной трубке (2) .
[20] Закрутите болты на зажиме.
[21] Прикрепите боковую штангу (Л1) к зажиму на стенде (Л).
[22] Закрутите болты на зажиме.
Барабанный модуль
[23] Прикрепите боковую штангу (Л2) к зажиму на стенде (Л).
[24] Закрутите болты на зажиме.
[25] Прикрепите боковую штангу (П) к зажиму на стенде (П)
[26] Закрутите болты на зажиме.
Сетевой адаптер
Инструкция по эксплуатации
Инструкция по сборке
Шестигранный ключ (5мм) Ключ для барабанов
Боковая штанга (Л1)
Боковая штанга (Л1) Боковая штанга (Л2) Боковая штанга (П)
Зажим для стойки тарелки
Зажим для стойки Зажим для стойки
Зажим для стойки тарелки
Зажим для стойки
Стенд (Л)
Стенд (П)
Стенд (Л) Стенд (П)
Центральная трубка (2)
Коннектор Коннектор
Боковая штанга (Л1)
Зажим Зажим
Стойка (Л)
Стойка (П)
Центральная трубка (1)
Крестовина Крестовина Зажим
Зажим Коннектор
Боковая штанга (Л2)
Коннектор
Боковая штанга (П)
Резиновые опоры
Резиновые опоры
Резиновые опоры
