Timberk tor 21.1507 bc [10/24] Описание прибора
![Timberk tor 21.1507 bc [10/24] Описание прибора](/views2/1239538/page10/bga.png)
Модель
Номиналь-
ная потре-
бляемая
мощность,
Вт
Параметры
электропита-
ния, В/Гц
Номи-
нальная
сила
тока, А
Коли-
чество
секций
Вес нетто, кг
Размеры
прибора, мм
TOR 21.1206 BTA 1200 220~/50 5,4 6 6.6 280x235x600
TOR 21.1507 BTA 1500 220~/50 6,8 7 7.4 310x235x635
TOR 21.2009 BTA 2000 220~/50 9,1 9 9.0 370x235x635
TOR 21.2512 BTA 2500 220~/50 11,4 12 11.30 490x235x600
TOR 21.1005 ACX 1000 220~/50 4,5 5 4.8 250х235х600
TOR 21.1507 ACX 1500 220~/50 6,8 7 5.8 310х235х600
TOR 21.1809 ACX 1800 220~/50 8,2 9 6.8 385х235х600
TOR 21.2211 ACX 2200 220~/50 10 11 8.4 460х235х600
TOR 21.1005 SLX 1000 220~/50 4,5 5 4.8 250x235x620
TOR 21.1507 SLX 1500 220~/50 6,8 7 5.8 310x235x620
TOR 21.1809 SLX 1800 220~/50 8,1 9 6.8 385x235x620
TOR 21.2211 SLX 2200 220~/50 10 11 8.4 460x235x620
TOR 11.0606 SM 600 220~/50 2,6 6 4.0 290x140x345
TOR 11.1009 SM 1000 220~/50 4,3 9 5.5 390x140x345
TOR 11.1211 SM 1200 220~/50 5,2 11 6.5 460x140x345
ВНИМАНИЕ!
Производитель оставляет за собой право для разных партий
поставок без предварительного уведомления изменять ком-
плектующие части изделия (включая заливаемые \ засыпаемые
составляющие), не влияя при этом на основные технические па-
раметры изделия или улучшая их, а также не нарушая измене-
ниями принятые на территории страны производства \ транзита
\ реализации стандарты качества и нормы законодательства.
Это может повлечь за собой изменение веса и габаритов изде-
лия, но не более чем на +\- 5-20% (могут отличаться для разного
вида изделий).
Корректированный уровень звуковой мощности, Дб (для моделей
TOP 31 ... QT): 58.

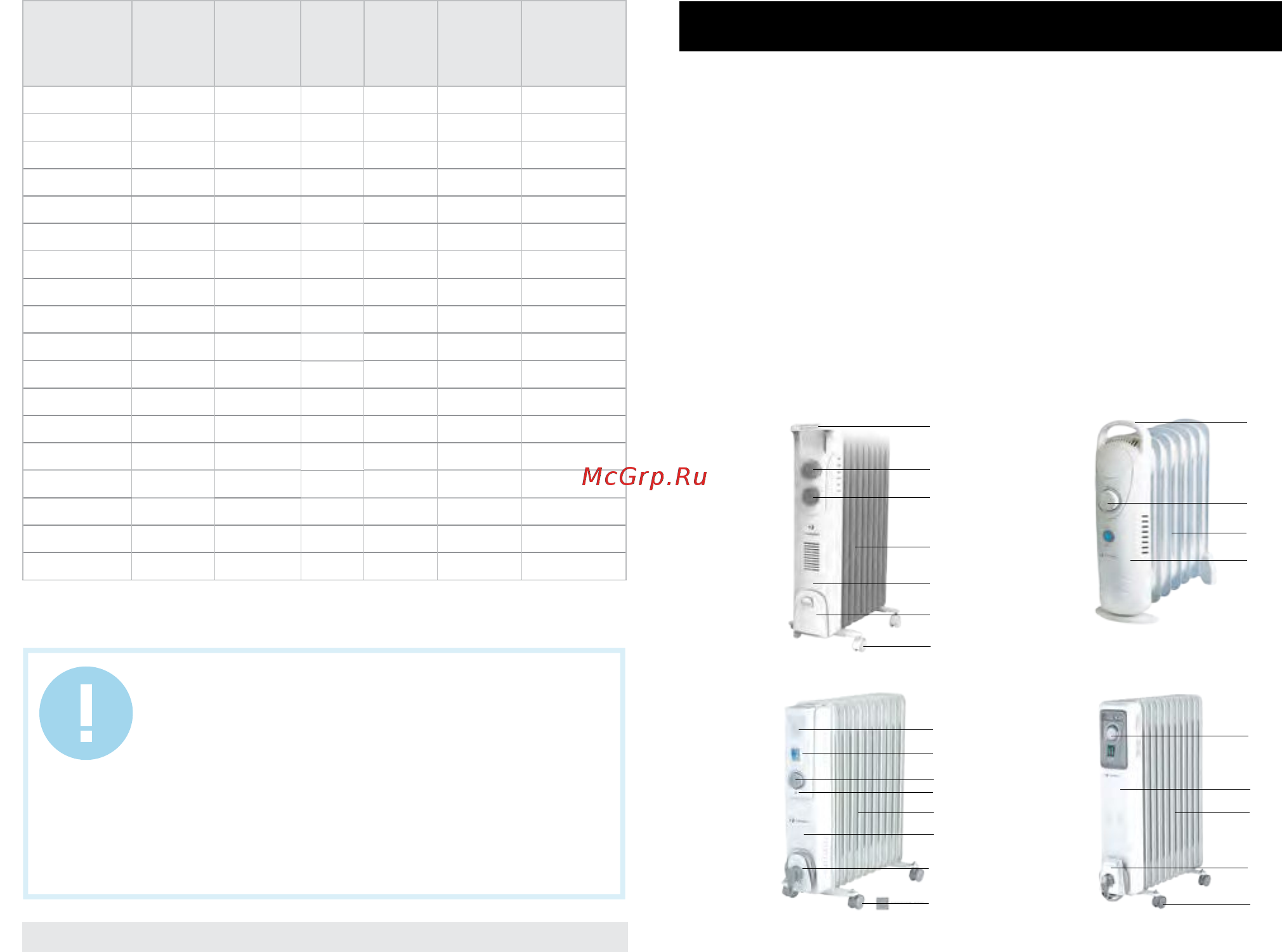

4. ОПИСАНИЕ ПРИБОРА
1. Ручка для переноски
2. Индикатор нагрева
3. Ручка термостата
4. Ручка переключателя мощности
5. Роликовые колесики для перемещения радиатора (входят в ком-
плект поставки)
6. Лицевая панель прибора
7. Маслосодержащие секции радиатора
8. Встроенный тепловентилятор**
9. Выключатель тепловентилятора**
10. Держатель сетевого шнура
3
4
3
3
4
4
6
6
6
6
10
10
10
7
7 7
7
5
5
5
1
1
2
1
TOR 21...BCL
TOR 21...BC
TOR 11...SM
TOR 21...ACX
TOR 21...BTA
Рис. 1
10
www.timberk.com • электрический маслонаполненный радиатор
