Yamabisi T9.8BMS [11/98] Главные составные части мотора
![Yamabisi T9.8BMS [11/98] Главные составные части мотора](/views2/1239562/page11/bgb.png)
10
Т2, Т2.5

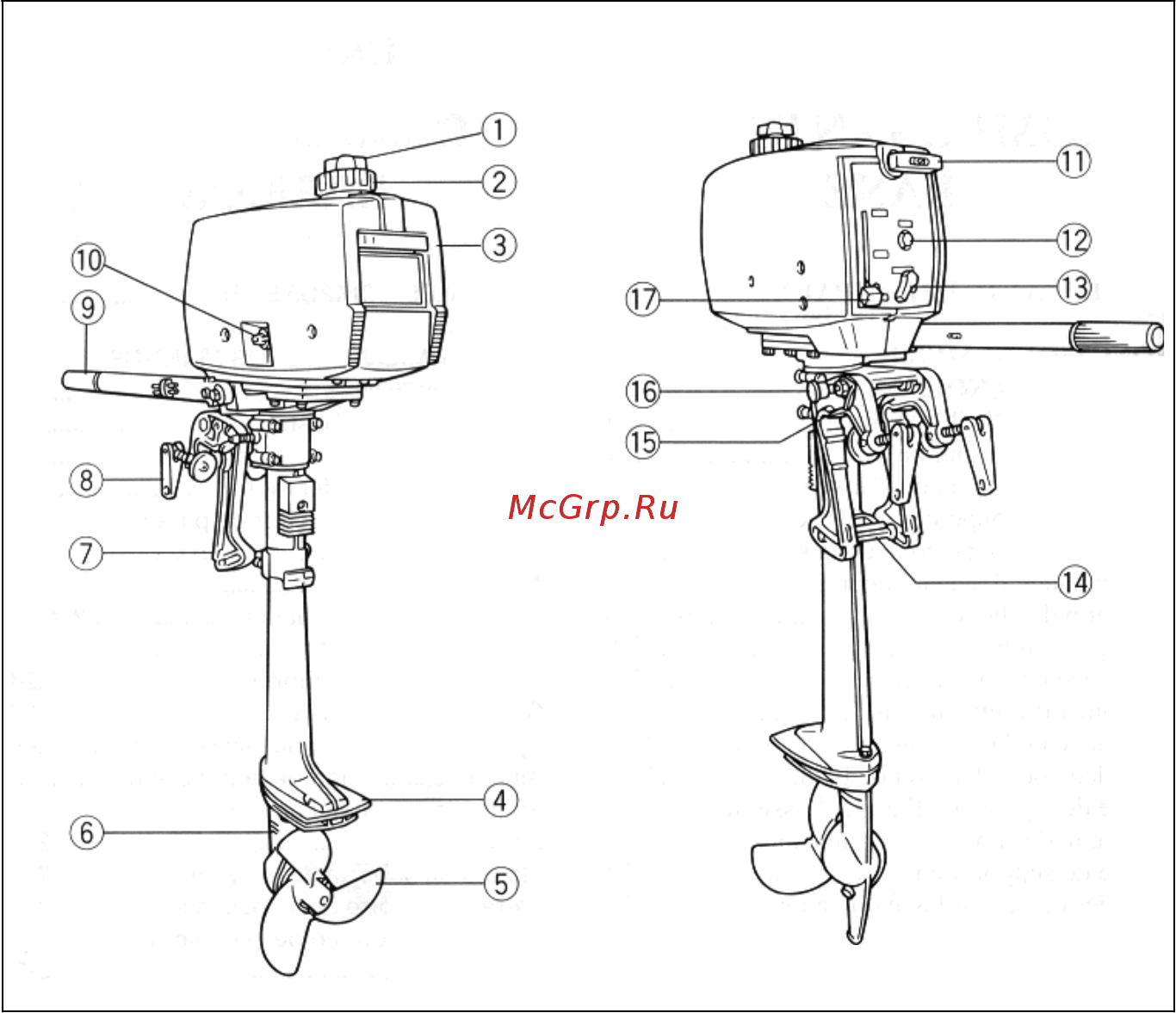

ГЛАВНЫЕ СОСТАВНЫЕ ЧАСТИ МОТОРА
(1) Болт вентиляционного отверстия
(2) Крышка топливного бака
(3) Верхний кожух двигателя
(4) Антикавитационная пластина
(5) Гребной винт
(6) Входное отверстие для
охлаждающей воды
(7) Зажимной кронштейн
(8) Ручка транцевых тисков
(9) Румпель
(10) Переключатель подачи топлива
(11) Рукоятка запуска стартера
(12) Кнопка остановки двигателя
(13) Ручка воздушной заслонки
карбюратора
(14) Регулировочный прут угла
дифферента
(15) Захват для прикрепления каната
(16) Подпорная ручка для
откидывания мотора
(17) Регулятор дросселя
*
Части
мотора
могут
отличаться
от
изображѐнных
на
рисунке
или
не
являться
частью
стандартного
оборудования
для
всех
моделей.
Содержание
- Инструкция по эксплуатации 1
- Идентификационные номера 3
- Ваша безопасность 4
- Заправка топливом 6
- Бензин 7
- Моторное масло 7
- Выбор гребного винта 9
- Дросселя 10
- Ограничитель степени открытия 10
- Главные составные части мотора 11
- Действие рычагов управления и 18
- Прочие функции 18
- Заправка топливом и моторным 35
- Маслом 35
- Контрольная проверка 37
- Состояния мотора перед эксплуатацией 37
- Обкатка нового двигателя 39
- Внимание ____________________________ 46
- Модели с запуском вручную 46
- Прогрев двигателя 48
- После запуска 49
- Проверка состояния двигателя 49
- Переключение передач 50
- Остановка двигателя 52
- Мотора 54
- Угол дифферента лодочного 54
- Мелководье 57
- Эксплуатация мотора на 57
- Вверх вниз 60
- Осторожно __________________________ 60
- Откидывание мотора 60
- Предупреждение __________________ 60
- Условиях 64
- Эксплуатация мотора при прочих 64
- Технические характеристики мотора 65
- Технические характеристики мотора 67
- Карта карта периодической проверки технического состояния мотора 71
- Обозначает работы которые должен осуществлять мастер по обслуживанию моторов yamabisi 71
- Частоту мероприятий по поддержанию мотора в рабочем состоянии можно изменять в зависимости от конкретных условий эксплуатации в данной таблице приводятся общие инструкции по уходу за вашим мотором значок обозначает работы которые вы можете осуществлять сами значо 71
- Временные меры в случае чрезвычайных ситуаций 93
- Предупреждение __________________ 94
- Стартер не работает 94
- Внимание перед каждой эксплуатацией мотора yamabisi обязательно проверьте уровень масла в коробке передач редукторе при отсутствие низком или высоком уровне масла эксплуатация мотора запрещена 98
- Изготовитель suzhou allpass machinery co ltd китай сделано в китае 98
