– 7 –
Русский
1
Нажмите на зажим разъема АМ на задней
части устройство и удерживайте его
нажатым.
2
Вставьте конец кабеля рамочной антенны
АМ (MW/LW) в разъем.
• Если кабель рамочной антенны АМ
(MW/LW) покрыт винилом, удалите
виниловое покрытие, как показано на
иллюстрации.
3
Отпустите зажим разъема.
4
Поворачивайте рамочную антенну АМ
(MW/LW) для достижения наилучшего
качества приема.
Подключение внешней антенны АМ (MW/LW)
При низком качестве приема подключите одиночный
провод с виниловым покрытием (не входит в комплект) к
разъему AM и вытяните его горизонтально. (Рамочная
антенна АМ (MW/LW) должна оставаться подключенной.)
Для улучшения качества приема FM, MW и LW
• Убедитесь в том, что антенна не соприкасается с какими-либо
другими разъемами и соединительными кабелями.
• Располагайте антенны подальше от металлических деталей
устройств, соединительного кабеля и кабеля питания
переменного тока.
1
Нажмите на зажим разъема динамика,
расположенный на задней части
устройства, и удерживайте его.
2
Вставьте конец кабеля динамика в разъем.
Соблюдайте полярность (цвета): Синий (+) к синему
(+) и черный (–) к черному (–); красный (+) к
красному (+) и черный (–) к черному (–).
• Если кабель покрыт винилом, удалите
виниловое покрытие, как показано на
иллюстрации.
3
Отпустите зажим разъема динамика.
ВАЖНАЯ ИНФОРМАЦИЯ:
• Используйте только динамики с тем же
сопротивлением, что указано на разъемах
динамиков на задней части устройства.
• НЕ подключайте к одному разъему динамика более
одного динамика.
MAIN SPEAKER
SUBWOOFER
4-8
[ ]
6
[ ]
RR
LL
-16

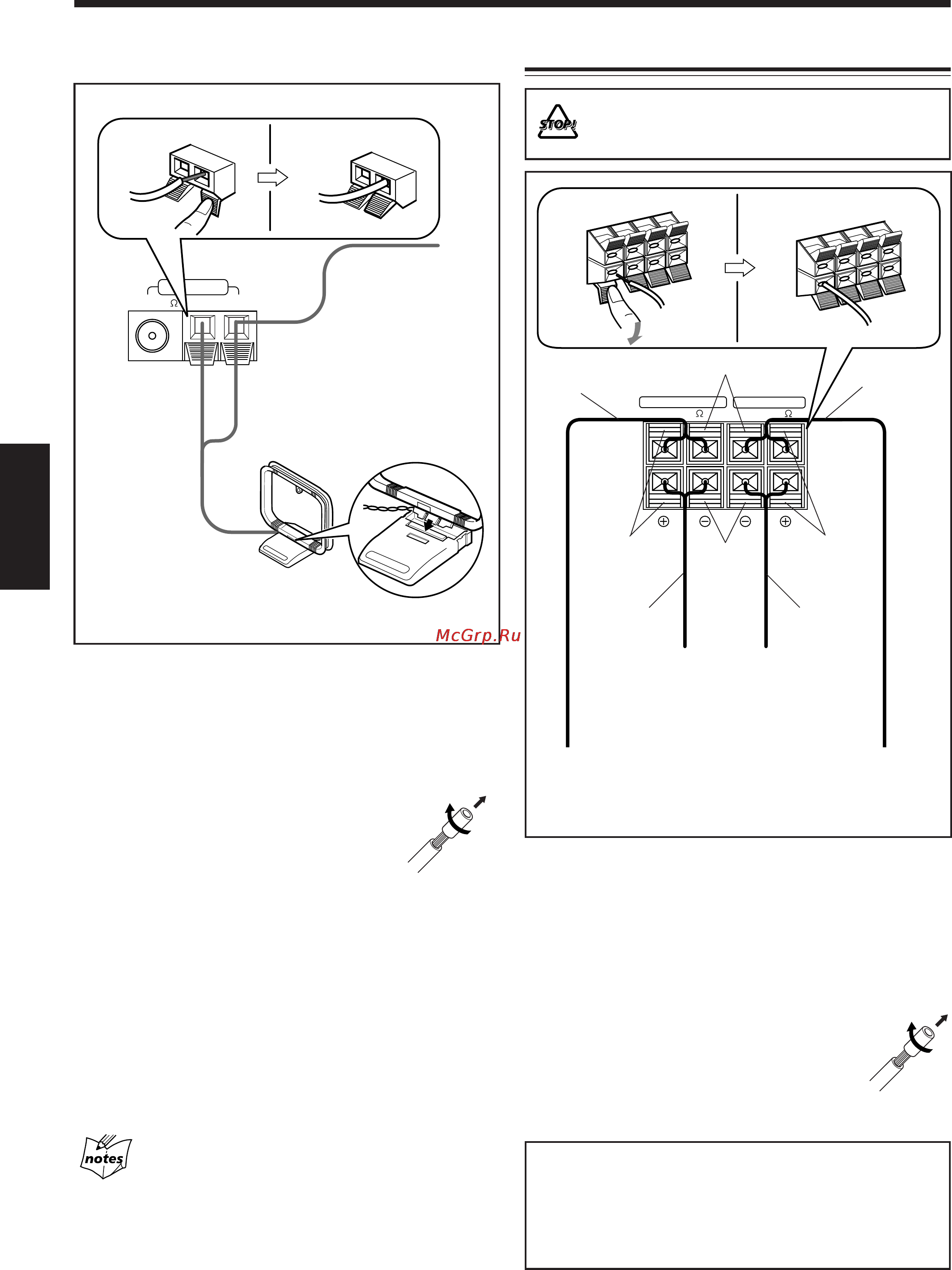

Антенна AM (MW/LW)
Провод с
виниловым
покрытием (не
входит в комплект)
Рамочная антенна АМ (MW/LW)
(входит в комплект)
Подключение динамиков
Кабель
динамика
(красный/
черный)
От разъемов
левого
основного
динамика
Кабель динамика
(красный/черный)
Кабель динамика
(синий/черный)
От разъемов
правого
основного
динамика
От левого
разъема
сабвуфера
От правого
разъема
сабвуфера
Кабель динамика
(синий/черный)
Синий
Черный
ANTENNA
FM 75
AM
[ ]
Черный
Красный
1
2, 3
1
2, 3
Для MX-G700R:
НЕ берите динамик за раструб вывода
(расположенный на верхней части динамика).
.
- .
