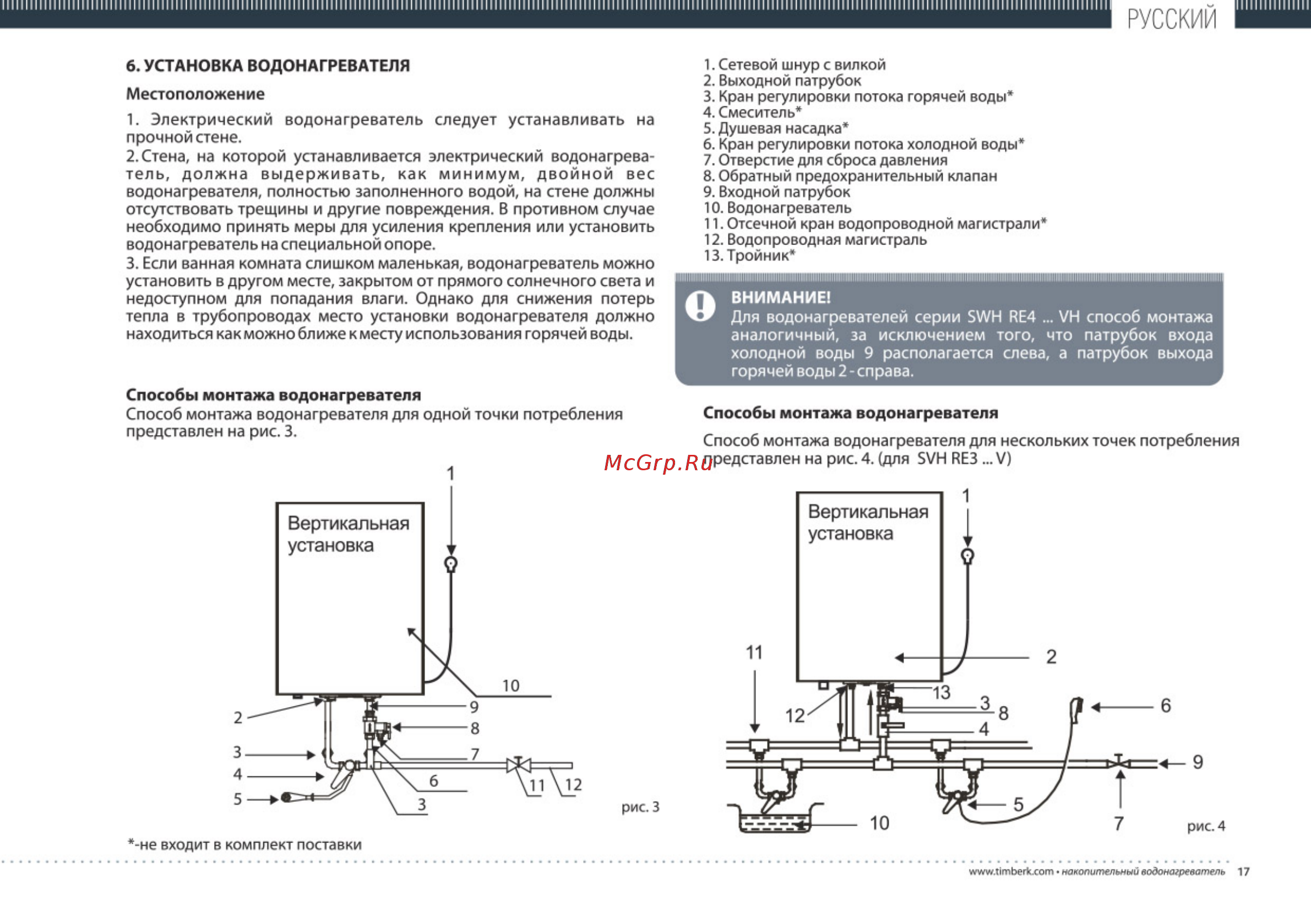

РУССКИЙ llllllllllllllll 6 УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ Местоположение 1 Электрический водонагреватель следует устанавливать на прочной стене 2 Стена на которой устанавливается электрический водонагрева тель должна выдерживать как минимум двойной вес водонагревателя полностью заполненного водой на стене должны отсутствовать трещины и другие повреждения В противном случае необходимо принять меры для усиления крепления или установить водонагреватель на специальной опоре 3 Если ванная комната слишком маленькая водонагреватель можно установить в другом месте закрытом от прямого солнечного света и недоступном для попадания влаги Однако для снижения потерь тепла в трубопроводах место установки водонагревателя должно находиться как можно ближе к месту использования горячей воды 1 Сетевой шнур с вилкой 2 Выходной патрубок 3 Кран регулировки потока горячей воды 4 Смеситель 5 Душевая насадка б Кран регулировки потока холодной воды 7 Отверстие для сброса давления 8 Обратный предохранительный клапан 9 Входной патрубок 10 Водонагреватель 11 Отсечной кран водопроводной магистрали 12 Водопроводная магистраль 13 Тройник О ВНИМАНИЕ Для водонагревателей серии SWH RE4 VH способ монтажа аналогичный за исключением того что патрубок входа холодной воды 9 располагается слева а патрубок выхода горячей воды 2 справа Способы монтажа водонагревателя Способ монтажа водонагревателя для одной точки потребления представлен на рис 3 Способы монтажа водонагревателя Способ монтажа водонагревателя для нескольких точек потребления представлен на рис 4 для ЗУН ВЕЗ V не входит в комплект поставки www timberk com накопительный водонагреватель 17
