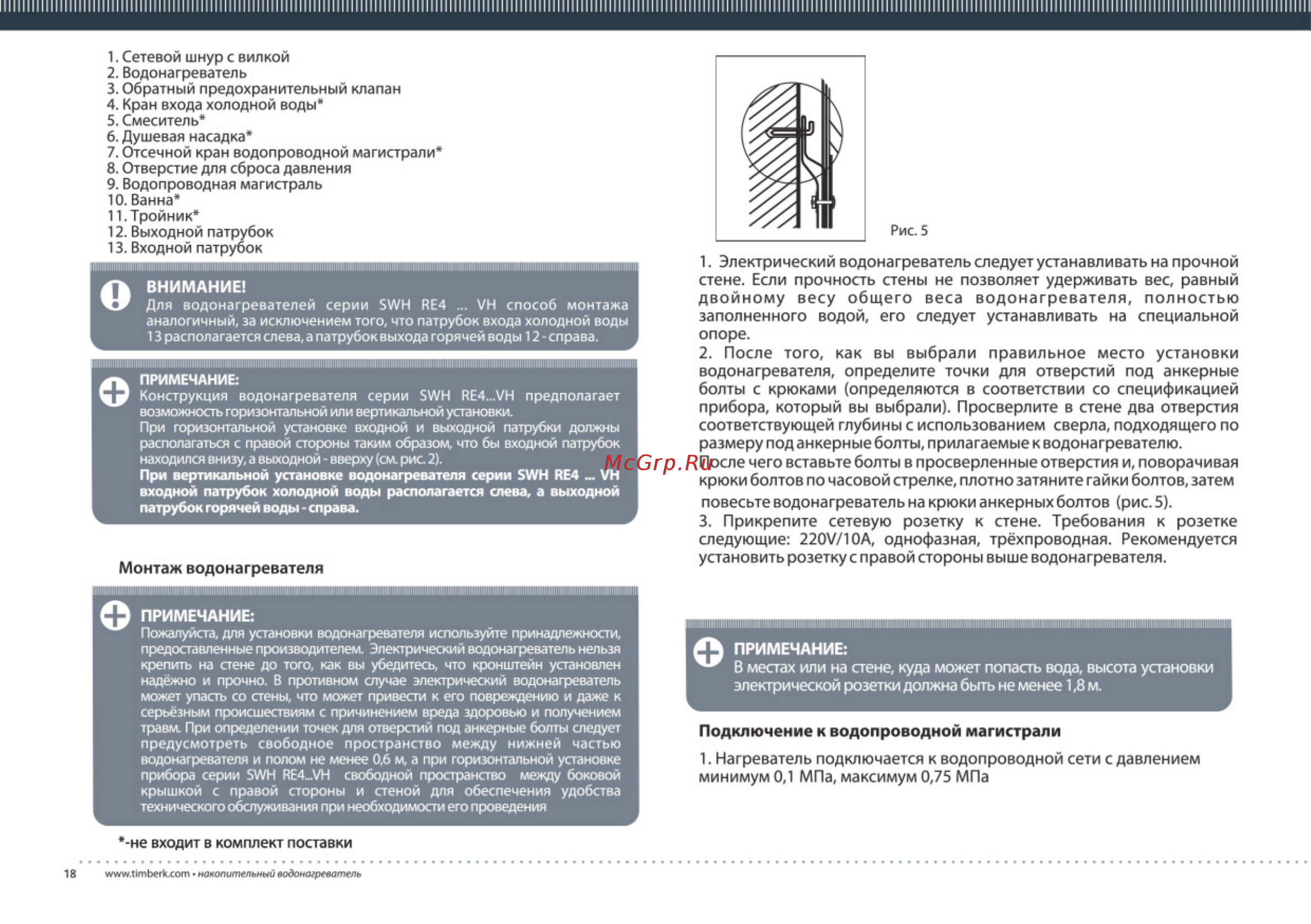

1 Сетевой шнур с вилкой 2 Водонагреватель 3 Обратный предохранительный клапан 4 Кран входа холодной воды 5 Смеситель 6 Душевая насадка 7 Отсечной кран водопроводной магистрали 8 Отверстие для сброса давления 9 Водопроводная магистраль 10 Ванна 11 Тройник 12 Выходной патрубок 13 Входной патрубок О О ВНИМАНИЕ Для водонагревателей серии SWH ЯЕ4 Н способ монтажа аналогичный за исключением того что патрубок входа холодной воды 13 располагается слева а патрубок выхода горячей воды 12 справа ПРИМЕЧАНИЕ Конструкция водонагревателя серии SWH ЙЕ4 УН предполагает возможность горизонтальной или вертикальной установки При горизонтальной установке входной и выходной патрубки должны располагаться с правой стороны таким образом что бы входной патрубок находился внизу а выходной вверху см рис 2 При вертикальной установке водонагревателя серии SWH ЯЕ4 УН входной патрубок холодной воды располагается слева а выходной патрубок горячей воды справа Монтаж водонагревателя Рис 5 1 Электрический водонагреватель следует устанавливать на прочной стене Если прочность стены не позволяет удерживать вес равный двойному весу общего веса водонагревателя полностью заполненного водой его следует устанавливать на специальной опоре 2 После того как вы выбрали правильное место установки водонагревателя определите точки для отверстий под анкерные болты с крюками определяются в соответствии со спецификацией прибора который вы выбрали Просверлите в стене два отверстия соответствующей глубины с использованием сверла подходящего по размеру под анкерные болты прилагаемые к водонагревателю После чего вставьте болты в просверленные отверстия и поворачивая крюки болтов по часовой стрелке плотно затяните гайки болтов затем повесьте водонагреватель на крюки анкерных болтов рис 5 3 Прикрепите сетевую розетку к стене Требования к розетке следующие 2207 10А однофазная трёхпроводная Рекомендуется установить розеткус правой стороны выше водонагревателя Л ПРИМЕЧАНИЕ Пожалуйста для установки водонагревателя используйте принадлежности предоставленные производителем Электрический водонагреватель нельзя крепить на стене до того как вы убедитесь что кронштейн установлен надёжно и прочно В противном случае электрический водонагреватель может упасть со стены что может привести к его повреждению и даже к серьёзным происшествиям с причинением вреда здоровью и получением травм При определении точек для отверстий под анкерные болты следует предусмотреть свободное пространство между нижней частью водонагревателя и полом не менее 0 6 м а при горизонтальной установке прибора серии SWH ЯЕ4 Н свободной пространство между боковой крышкой с правой стороны и стеной для обеспечения удобства технического обслуживания при необходимости его проведения не входит в комплект поставки 18 wvAv ilmberk com накопительный водонагреватель Л ПРИМЕЧАНИЕ В местах или на стене куда может попасть вода высота установки электрической розетки должна быть не менее 1 8 м Подключение к водопроводной магистрали 1 Нагреватель подключается к водопроводной сети с давлением минимум 0 1 МПа максимум 0 75 МПа
