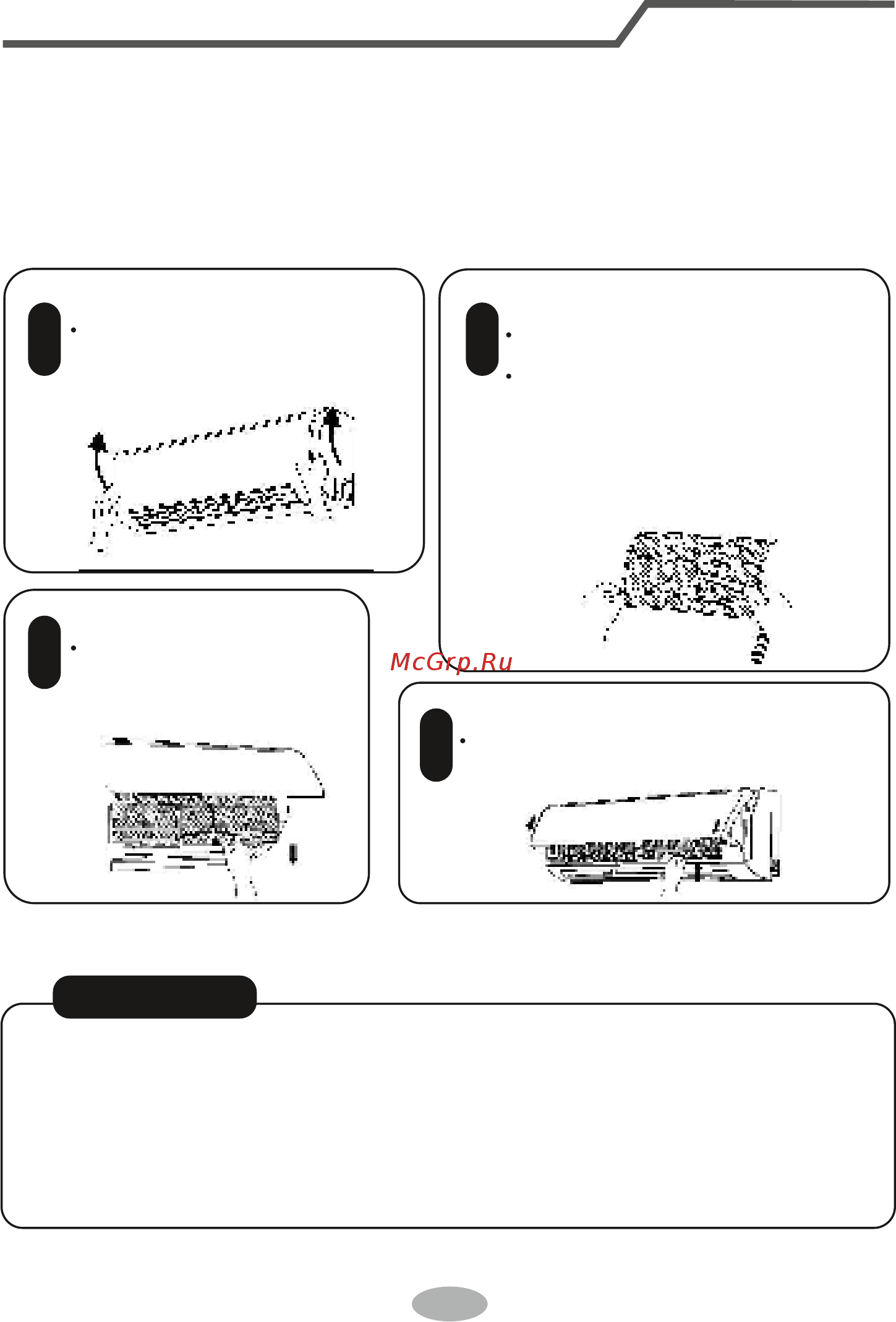

Очистка и обслуживание
1
Откройте панель
Потяните панель под
определенным углом так, чтобы она
открылась, как показано на рисунке
ниже:
3
Очистка фильтра
Очистите фильтр с помощью пылесоса
или промойте водой.
Если фильтр сильно загрязнен,
промойте его водой (ниже +45℃), а
затем положите в прохладное темное
место для просушки.
1
Снимите фильтр
Снимите фильтр, как показано
на рисунке ниже:
3
Вставьте фильтр
Поместите фильтр обратно и плотно
закройте панель.
11
Примечание:
- Очистку фильтра необходимо производить каждые 3 месяца. Если блок
находится в помещении с высокой концентрацией пыли, очистку необходимо
производить чаще.
- После снятия фильтра не трогайте пластины, можно поранить руки.
Во избежание деформации корпуса или пожароопасности не сушите
очищенный фильтр.
