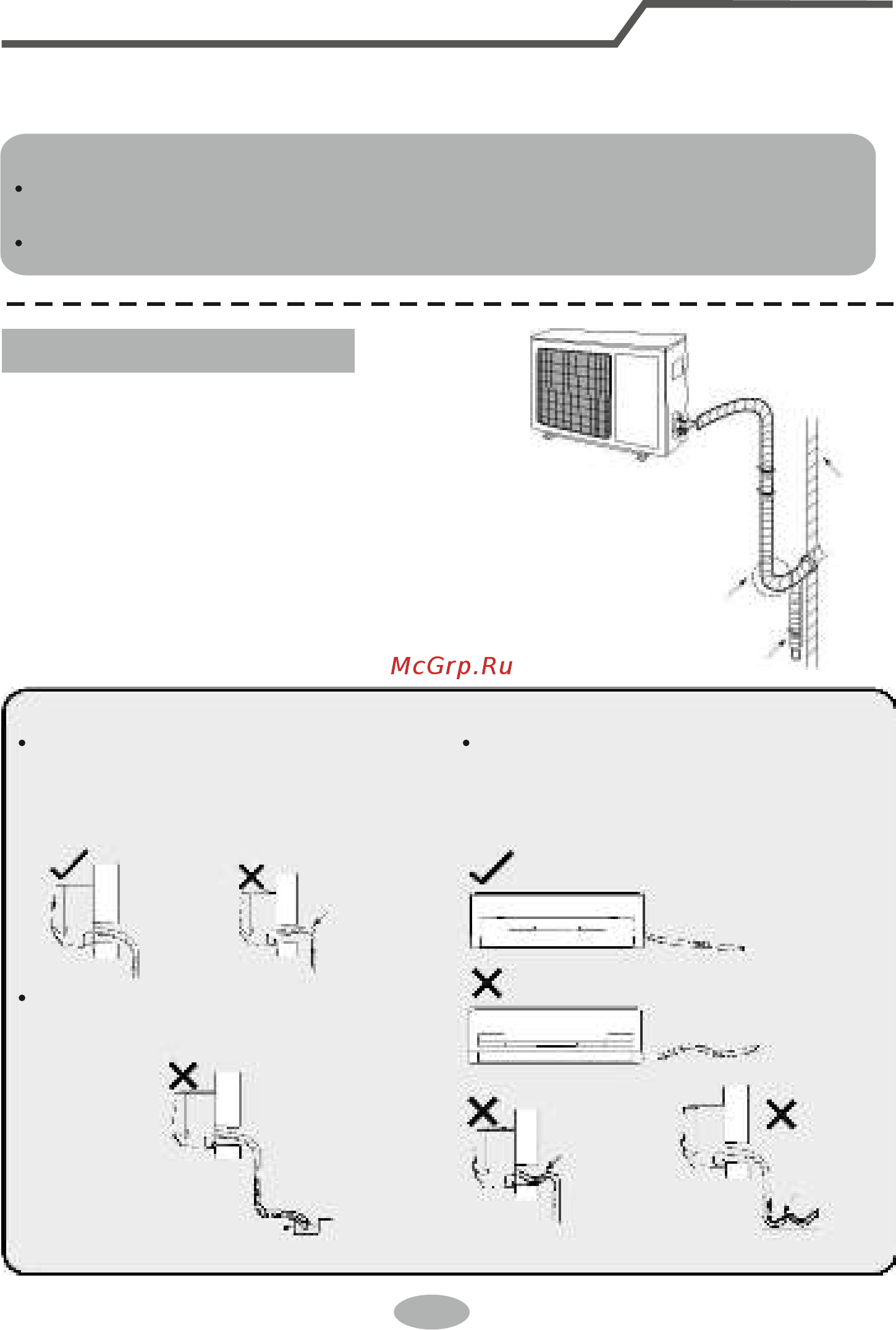

Монтаж наружного блока
Шаг 6: Укладывание труб
1. Все трубы должны быть расположены вдоль
стены, надежно обвязаны, уплотнены и по
возможности спрятаны. Минимальный полудиа-
метр сгиба трубы должен составлять 10 см.
2. Если наружный блок располагается выше
отверстия в стене, необходим U-образный сгиб
трубы на наружной стороне трубопровода для
предотвращения попадания дождя в помещение.
2. Cоедините линию питания и линию сигнала и закрепите их зажимом (только для холодильных
установок и блоков с тепловым насосом).
После закручивания винта слегка потяните за провод электропитания и проверьте таким
образом надежность его крепления.
Категорически запрещается самостоятельно изменять длину линии питания
Примечание:
стена
U-образный сгиб трубы
сливной шланг
Высота сквозного дренажного шланга не
должна быть больше высоты выхода
дренажного трубопровода внутреннего блока.
дренажный шланг
не должен
подниматься
вверх
·
Выход воды из шланга не должен быть
погружен в воду, иначе слив
конденсата будет затруднен.
Выход шланга не
должен быть
погружен в воду
Наклоните дренажный шланг слегка вниз.
Шланг не должен перекручиваться,
сгибаться, подниматься и т.д.
Шланг не должен сгибаться
Дренажный шланг
не должен
сгибаться
Выход
шланга не
должен
сгибаться
26
