MODE
FAN
TIMER
ON/OFF
SLEEP
SWING
MODE
FAN
TIMER
ON/OFF
SLEEP
SWING
MODE
FAN
TIMER
ON/OFF
SLEEP
SWING
23
В меню настройки таймера нажмите кнопку MODE для выбора необходимого параметра: Неделя (1-7),
интервал таймера (1-4), статус таймера (Таймер ВКЛ/Таймер ВЫКЛ), необходимое значение в поле
Минуты/Часы, затем нажатием кнопок ▲ и ▼ отрегулируйте необходимые параметры. Сохраните
установленные параметры путем нажатия кнопки TIMER. Повторным нажатием данной кнопки отмените
выбранные параметры. Во время сохранения выбранных параметров на дисплее должны мигать
соответствующие значки. Во время отмены выбранных настроек, если на дисплее все еще мигают
соответствующие значки, настройка может быть продолжена до нажатия кнопки ON/OFF; при нажатии
кнопки ON/OFF настройки таймера сохраняются в памяти устройства. (См. Рис.4.10, Рис.4.11)

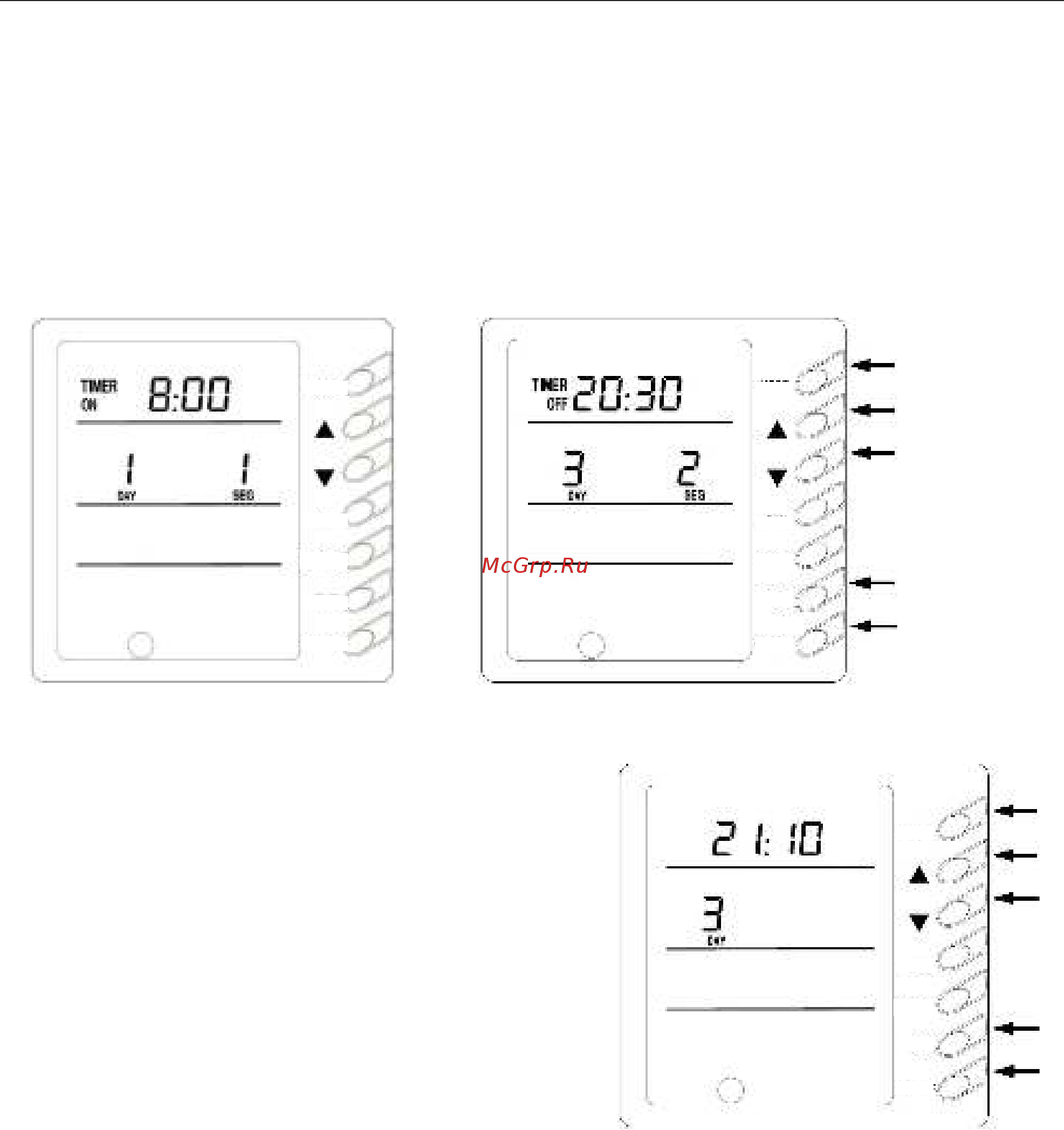

Рис.4.10 Рис.4.11
В меню настройки таймера нажмите кнопку MODE для
выбора необходимого параметра: Неделя (1-7),
необходимое значение в поле Минуты (0-59)/Часы (0-
23), затем нажатием кнопок ▲ и ▼ отрегулируйте
необходимые параметры. Сохраните установленные
параметры путем нажатия кнопки TIMER. Повторным
нажатием данной кнопки отмените выбранные
параметры. Во время сохранения выбранных
параметров на дисплее должны мигать
соответствующие значки. Во время отмены выбранных
настроек, если на дисплее все еще мигают
соответствующие значки, настройка может быть
продолжена до нажатия кнопки ON/OFF. (Рис.4.12).
Рис.4.12
При изменении настроек таймера нажатием кнопок ▲ и ▼ выберите один день недели, после чего
подтвердите запрос нажатием кнопки TIMER, при этом на дисплее отобразится значок dd.Деньнедели
также можно отменить путем нажатия кнопки TIMER, при этом значок dd не отображается. После
завершения выбора необходимых параметров нажмите кнопку ON/OFF для выхода из меню настроек.
(Рис. 4.13)
