Dantex RK-24CHGN/RK-24HGNE-W [31/55] Схема и конструкция блоков
![Dantex RK-36CHGN/RK-36HGNE-W [31/55] Схема и конструкция блоков](/views2/1239994/page31/bg1f.png)
30
7. Схема и конструкция блоков

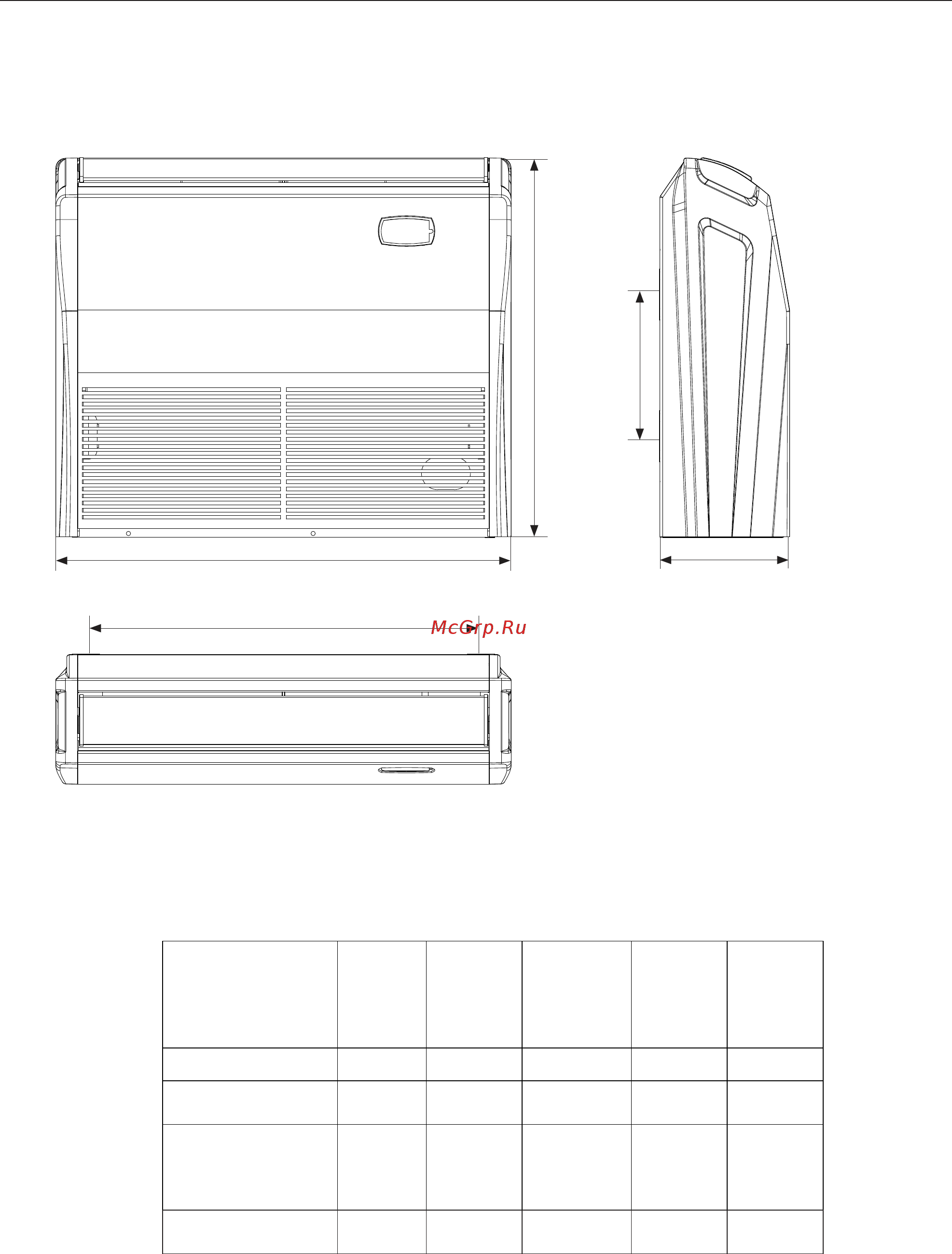

7.1 Габариты внутреннего блока
Рис.7.1
Размеры: мм
Модель AB C D E
RK-18СHGN
836 238 745 695 260
RK-24СHGN
1300 188 1202 600 260
RK-36СHGN
RK-48СHGN
1011 748 820 1115 1226
RK-60СHGN
1590 238 1491 695 260
Напольно-потолочный тип сплит-системы
C
A
B
D
E
