ON/OFF
11
Жидкокристаллический
дисплей. На нем отображаются
все установленные значения.
Кнопка TIMEROFF(ТАЙМЕР
ВЫКЛ).Во время работы
нажмите кнопку TIMEROFF,
установите время
отключения в диапазоне от
0до24часовдля
автоматической остановки
блока.
Кнопка SLEEP(СОН).Данная
кнопка нажимается для
установки режима СОН
Кнопка TIMERON (ТАЙМЕР
ВКЛ). При остановке
нажмите кнопку TIMERON,
установите время
включения в диапазоне от
0до24часовдля
автоматического запуска
блока.

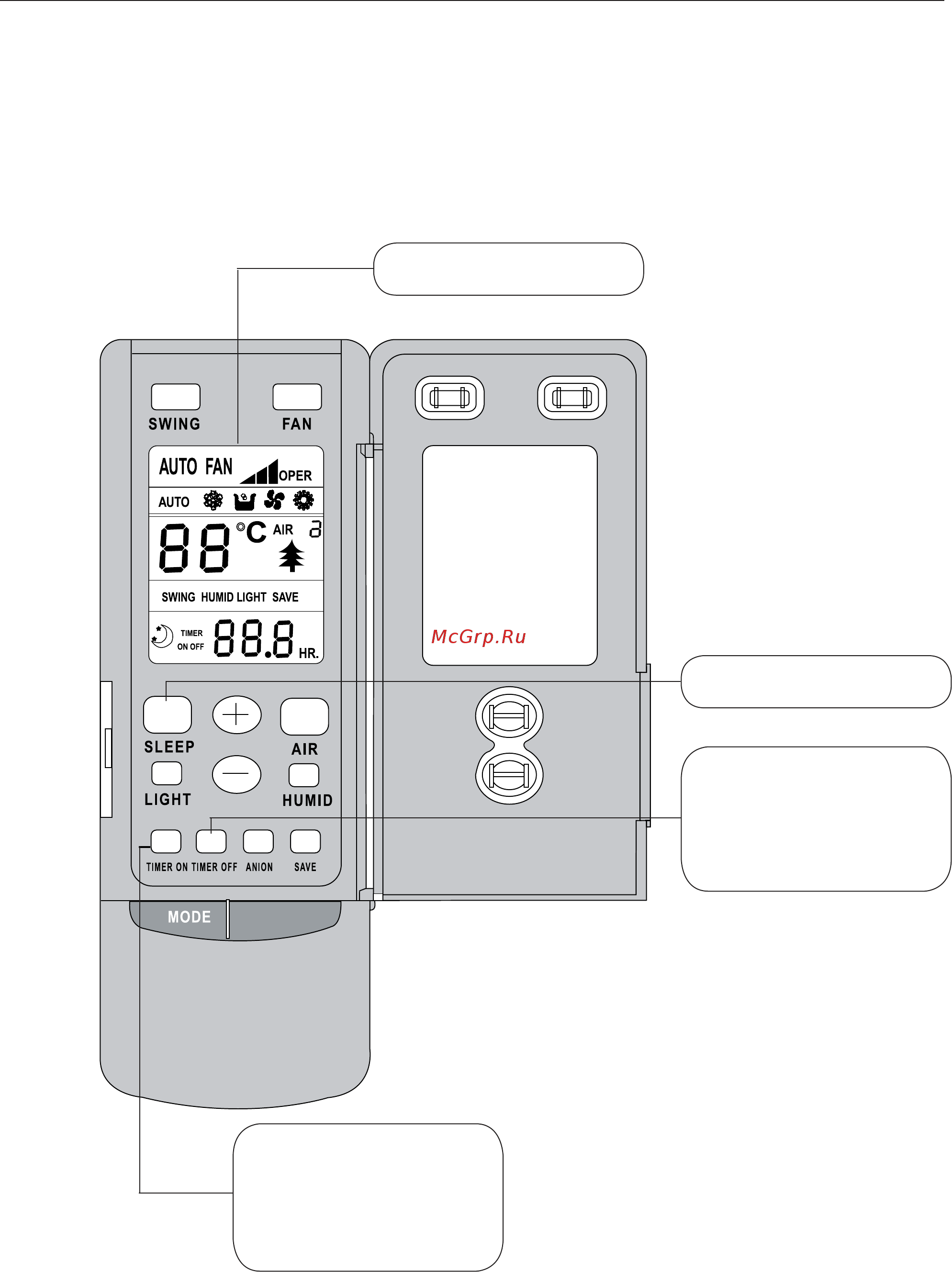

2. Пульт ДУ (Откройте крышку)
Примечание: Данный тип пульта дистанционного управления представляет собой новый вид
контроллера. Описание некоторых кнопок и значков индикации на дисплее пульта, не используемых для
данного оборудования, опускается. Нажатие неупомянутых кнопок не будет влиять на работу блока в
нормальном режиме.
Рис.3.2
