ON/OFF
14
5. Работа в режиме ОСУШЕНИЕ
Если температура в помещении ниже установленного значения на 2°С, компрессор и двигатель
вентилятора наружного блока останавливаются, двигатель вентилятора внутреннего блока работает
на низкой скорости.
Если температура в помещении находится в пределах ±2°С от установленного значения, компрессор
и двигатель вентилятора наружного блока работают в цикличном порядке: в течение 6 минут с 4-
минутным перерывом, двигатель вентилятора внутреннего блока работает на низкой скорости.
Если температура в помещении выше установленного значения на 2°С, компрессор и двигатель
вентилятора наружного блока работают в режиме охлаждения, двигатель вентилятора внутреннего
блока работает на низкой скорости.
Установленная температура должна находиться в пределах от 16°С до 30°С

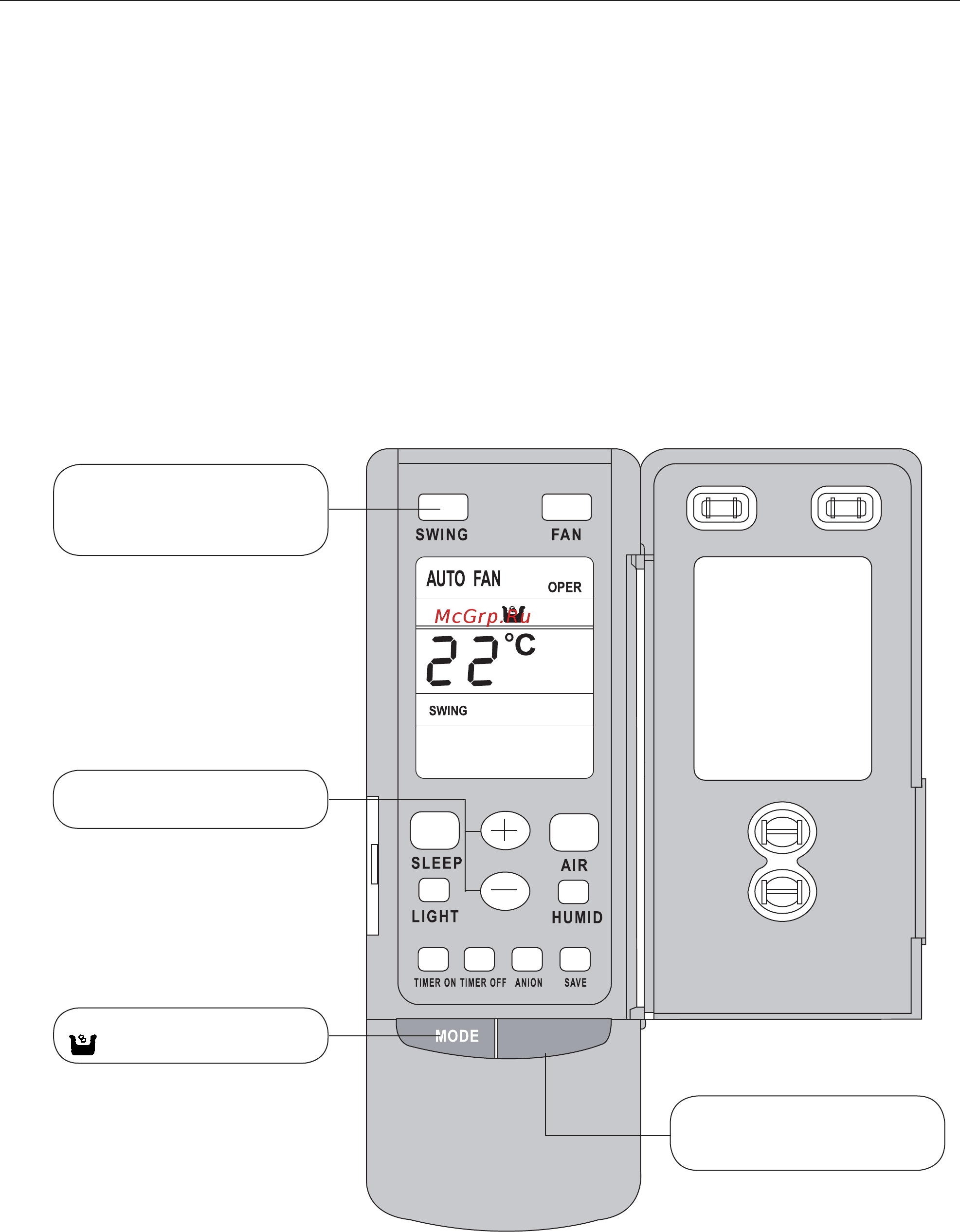

Рис.3.5
3.Нажмите кнопку SWING(СВИНГ),
заслонка жалюзи начнет
автоматически качаться; при
повторном нажатии кнопки
заслонка останавливается.
4.Нажатием кнопки TEMP.
(ТЕМПЕРАТУРА)
,
установите
требуемое значение температуры
(УСТАНОВЛЕННАЯ ТЕМПЕРАТУРА)
2.Нажатием кнопки MODE
(РЕЖИМ),установите режим
работы.
1.Вставьте вилку в розетку, нажмите
кнопку ON/OFF, блок включится
Напольно-потолочный тип сплит-системы
