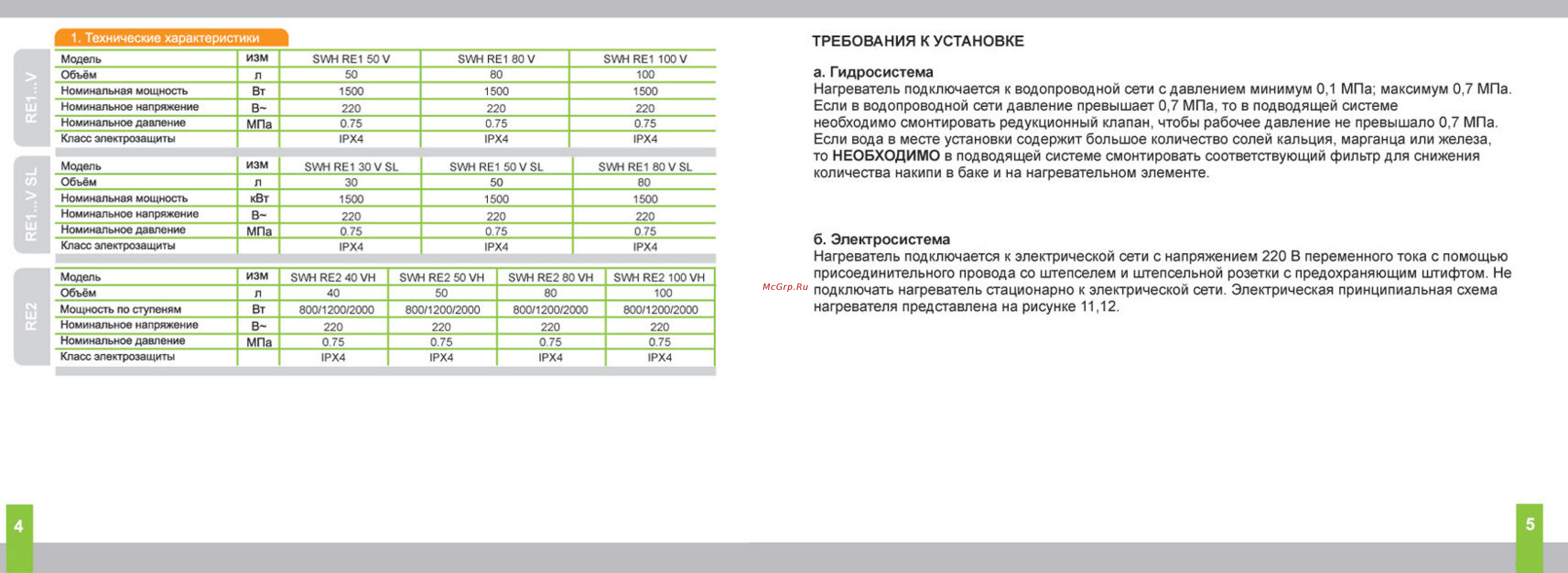

I ехнические характеристики Модель 1 1 _ ТРЕБОВАНИЯ К УСТАНОВКЕ изм ЭМН ЛЕ1 50 V БМ ВЕ180 7 ЭУ Н ЛЕ1 100 7 100 Объем л 50 80 Номинальная мощность Вт 1500 1500 ____________ 1500____________ Номинальное напряжение В 220 220 ____________ 220____________ МПа 075 0 75 ____________ 0 75____________ 1РХ4 1РХ4 1РХ4 8МН ЛЕ1 30 7 81 8 ИЕ1 50 7 81 8МН ЛЕ1 80 7 81 Номинальное давление Класс электрозащиты Модель изм Объём л 30 50 Номинальная мощность кВт 1500 1500 ___________ 1500____________ Номинальное напряжение В 220 220 ___________ 220____________ МПа 0 75 0 75 ___________ 0 75____________ 1РХ4 1РХ4 1РХ4 Номинальное давление Класс электрозащиты 4 Модель изм ЭУУН ЛЕ2 40 7Н ЭУУН РЕ2 50 7Н Объём л 40 50 Мощность по ступеням Вт Номинальное напряжение В 800 1200 2000 800 1200 2000 ____________ 80_____________ 8УУН ЯЕ2 80 7Н _8УУН ЛЕ2 100 7Н _____ 80_____ 100 800 1200 2000 800 1200 2000 220 220 ________220_________ I Номинальное давление______________ 075 0 75 0 75 Класс электрозащиты 1РХ4 1РХ4 1РХ4 а Гидросистема Нагреватель подключается к водопроводной сети сдавлением минимум 0 1 МПа максимум 0 7 МПа Если в водопроводной сети давление превышает 0 7 МПа то в подводящей системе необходимо смонтировать редукционный клапан чтобы рабочее давление не превышало 0 7 МПа Если вода в месте установки содержит большое количество солей кальция марганца или железа то НЕОБХОДИМО в подводящей системе смонтировать соответствующий фильтр для снижения количества накипи в баке и на нагревательном элементе б Электросистема Нагреватель подключается к электрической сети с напряжением 220 В переменного тока с помощью присоединительного провода со штепселем и штепсельной розетки с предохраняющим штифтом Не подключать нагреватель стационарно к электрической сети Электрическая принципиальная схема нагревателя представлена на рисунке 11 12 220 0 75 1РХ4 5
