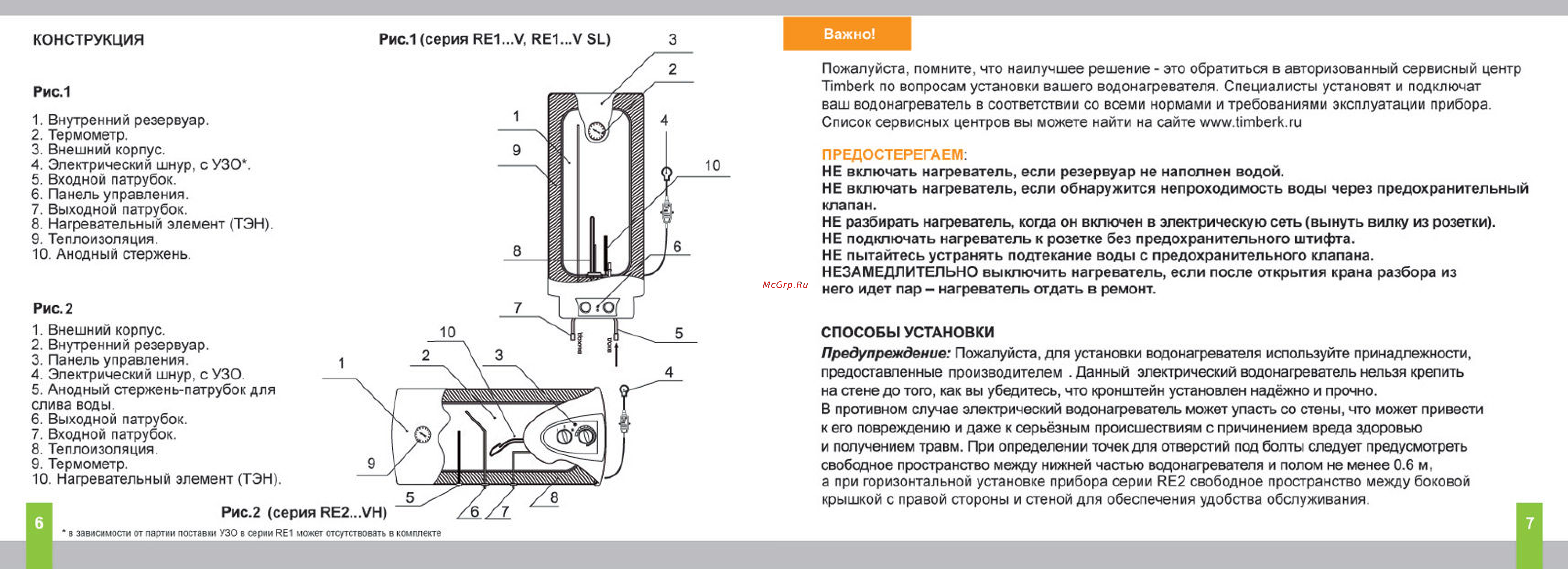

Рис 1 серия RE1 V RE1 V SL КОНСТРУКЦИЯ 3 Важно Пожалуйста помните что наилучшее решение это обратиться в авторизованный сервисный центр ПтЬегк по вопросам установки вашего водонагревателя Специалисты установят и подключат ваш водонагреватель в соответствии со всеми нормами и требованиями эксплуатации прибора Список сервисных центров вы можете найти на сайте www timberk ru Рис 1 1 Внутренний резервуар 2 Термометр 3 Внешний корпус 4 Электрический шнур с УЗО 5 Входной патрубок 6 Панель управления 7 Выходной патрубок 8 Нагревательный элемент ТЭН 9 Теплоизоляция 10 Анодный стержень ПРЕДОСТЕРЕГАЕМ НЕ включать нагреватель если резервуар не наполнен водой НЕ включать нагреватель если обнаружится непроходимость воды через предохранительный клапан НЕ разбирать нагреватель когда он включен в электрическую сеть вынуть вилку из розетки НЕ подключать нагреватель к розетке без предохранительного штифта НЕ пытайтесь устранять подтекание воды с предохранительного клапана НЕЗАМЕДЛИТЕЛЬНО выключить нагреватель если после открытия крана разбора из него идет пар нагреватель отдать в ремонт Рис 2 1 Внешний корпус 2 Внутренний резервуар 3 Панель управления 4 Электрический шнур с УЗО 5 Анодный стержень патрубок для слива воды 6 Выходной патрубок 7 Входной патрубок 8 Теплоизоляция 9 Термометр 10 Нагревательный элемент ТЭН Рис 2 серия СПОСОБЫ УСТАНОВКИ Предупреждение Пожалуйста для установки водонагревателя используйте принадлежности предоставленные производителем Данный электрический водонагреватель нельзя крепить на стене до того как вы убедитесь что кронштейн установлен надёжно и прочно В противном случае электрический водонагреватель может упасть со стены что может привести к его повреждению и даже к серьёзным происшествиям с причинением вреда здоровью и получением травм При определении точек для отверстий под болты следует предусмотреть свободное пространство между нижней частью водонагревателя и полом не менее 0 6 м а при горизонтальной установке прибора серии ЯЕ2 свободное пространство между боковой крышкой с правой стороны и стеной для обеспечения удобства обслуживания RE2 в зависимости от партии поставки УЗО в серии RE1 может отсутствовать в комплекте 7
