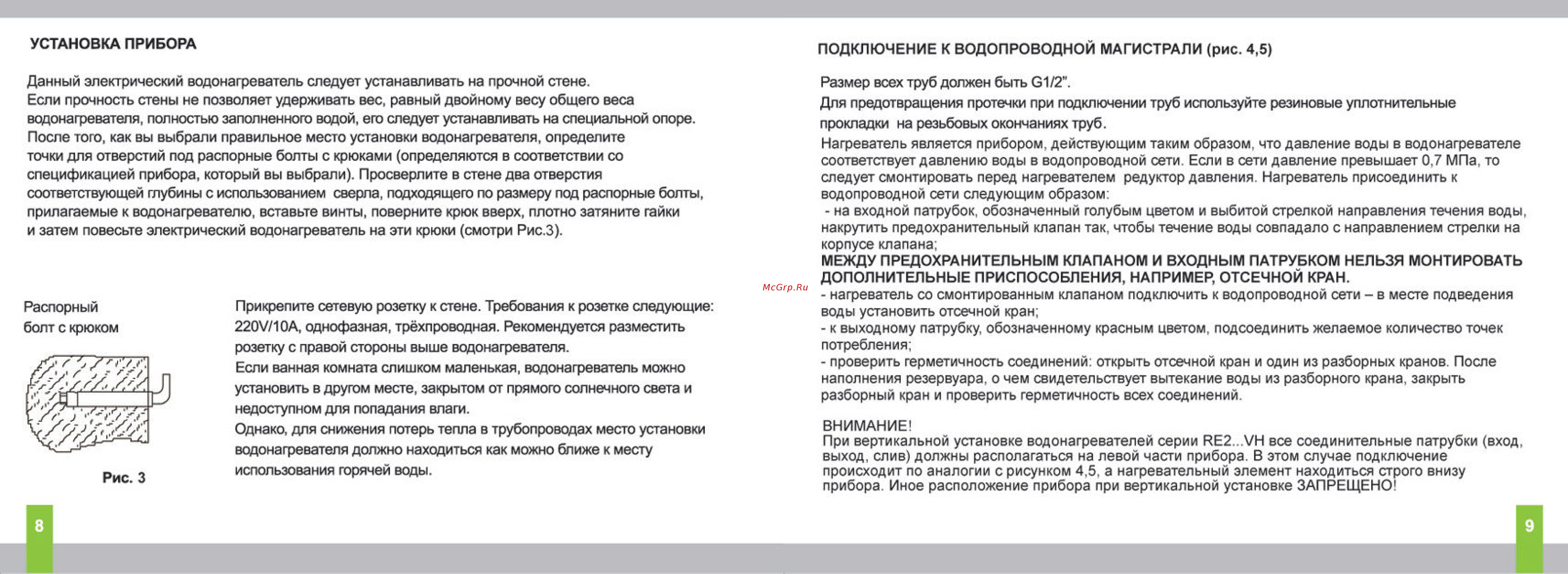

УСТАНОВКА ПРИБОРА ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДНОЙ МАГИСТРАЛИ рис 4 5 Данный электрический водонагреватель следует устанавливать на прочной стене Если прочность стены не позволяет удерживать вес равный двойному весу общего веса водонагревателя полностью заполненного водой его следует устанавливать на специальной опоре После того как вы выбрали правильное место установки водонагревателя определите точки для отверстий под распорные болты с крюками определяются в соответствии со спецификацией прибора который вы выбрали Просверлите в стене два отверстия соответствующей глубины с использованием сверла подходящего по размеру под распорные болты прилагаемые к водонагревателю вставьте винты поверните крюк вверх плотно затяните гайки и затем повесьте электрический водонагреватель на эти крюки смотри Рис З Размер всех труб должен быть 01 2 Распорный Прикрепите сетевую розетку к стене Требования к розетке следующие болт с крюком 2207 1ОА однофазная трёхпроводная Рекомендуется разместить розетку с правой стороны выше водонагревателя Если ванная комната слишком маленькая водонагреватель можно установить в другом месте закрытом от прямого солнечного света и Для предотвращения протечки при подключении труб используйте резиновые уплотнительные прокладки на резьбовых окончаниях труб Нагреватель является прибором действующим таким образом что давление воды в водонагревателе соответствует давлению воды в водопроводной сети Если в сети давление превышает 0 7 МПа то следует смонтировать перед нагревателем редуктор давления Нагреватель присоединить к водопроводной сети следующим образом на входной патрубок обозначенный голубым цветом и выбитой стрелкой направления течения воды накрутить предохранительный клапан так чтобы течение воды совпадало с направлением стрелки на корпусе клапана МЕЖДУ ПРЕДОХРАНИТЕЛЬНЫМ КЛАПАНОМ И ВХОДНЫМ ПАТРУБКОМ НЕЛЬЗЯ МОНТИРОВАТЬ ДОПОЛНИТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ НАПРИМЕР ОТСЕЧНОЙ КРАН нагреватель со смонтированным клапаном подключить к водопроводной сети в месте подведения воды установить отсечной кран к выходному патрубку обозначенному красным цветом подсоединить желаемое количество точек потребления проверить герметичность соединений открыть отсечной кран и один из разборных кранов После наполнения резервуара о чем свидетельствует вытекание воды из разборного крана закрыть разборный кран и проверить герметичность всех соединений недоступном для попадания влаги Однако для снижения потерь тепла в трубопроводах место установки водонагревателя должно находиться как можно ближе к месту Рис 3 использования горячей воды ВНИМАНИЕ При вертикальной установке водонагревателей серии РЕ2 7Н все соединительные патрубки вход выход слив должны располагаться на левой части прибора В этом случае подключение происходит по аналогии с рисунком 4 5 а нагревательный элемент находиться строго внизу прибора Иное расположение прибора при вертикальной установке ЗАПРЕЩЕНО
