30
ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ (ДУ)

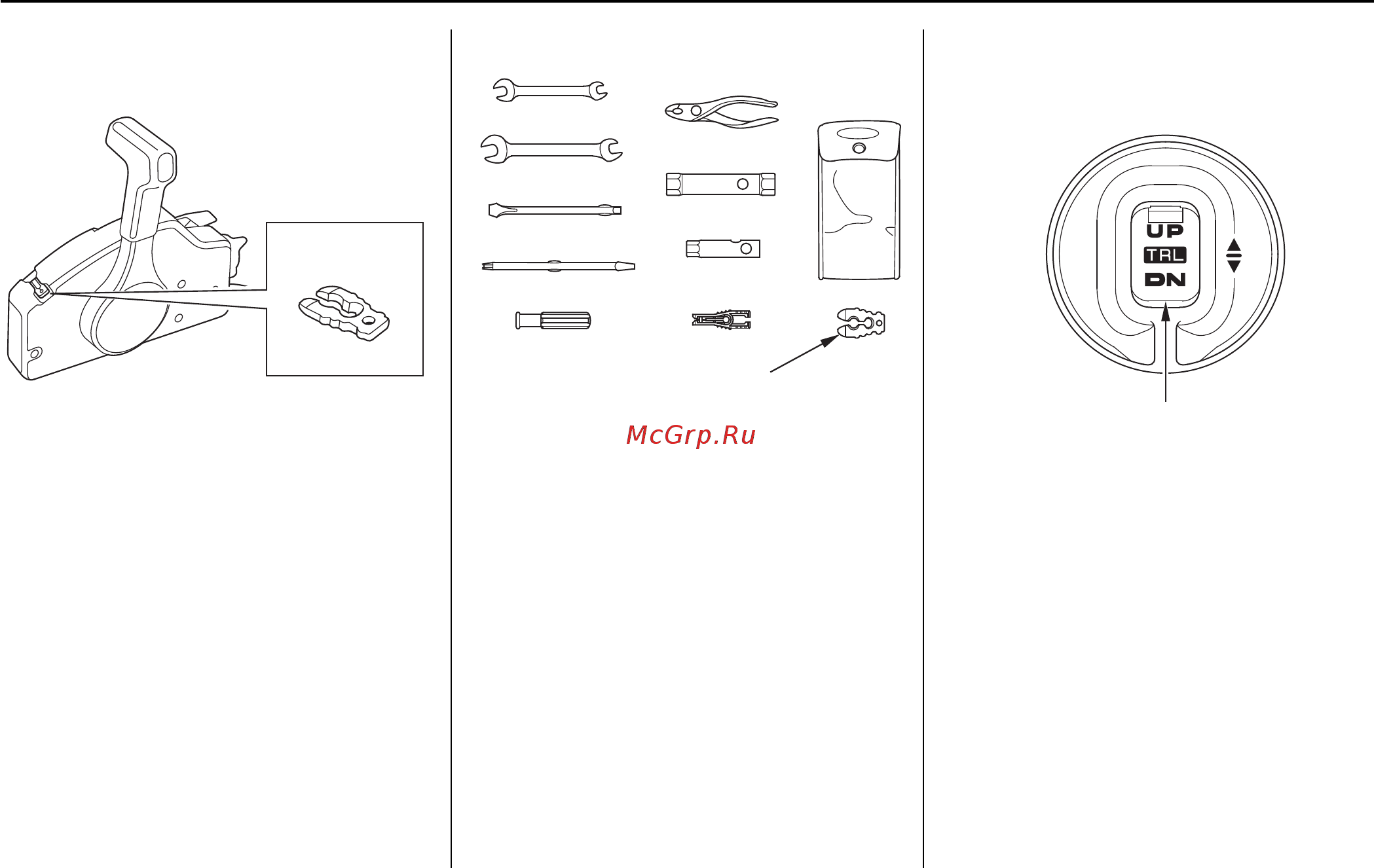

Запасная скоба аварийного выключателя
двигателя
Запасная скоба аварийного выключателя
двигателя находится в гнезде на блоке дис-
танционного управления.
Запасная скоба аварийного выключателя
двигателя находится в сумке с инструментом
(см. стр. 110).
Регулятор оборотов малого хода
(при троллинге)
(дополнительное оборудование для модифи-
кации с дистанционным управлением)
При работе в режиме троллинга обороты дви-
гателя регулируются нажатием на кнопку.
Переход в режим троллинга осуществляется
нажатием и удерживанием кнопки регулятора
при полностью закрытой дроссельной заслонке.
ЗАПАСНАЯ СКОБА
АВАРИЙНОГО ЛИНЯ
КНОПКА РЕГУЛЯТОРА ОБОРОТОВ МАЛОГО ХОДА
ЗАПАСНАЯ СКОБА
АВАРИЙНОГО ЛИНЯ
