РАСПОЛОЖЕНИЕ ПРЕДУПРЕЖДАЮЩИХ ТАБЛИЧЕК
12

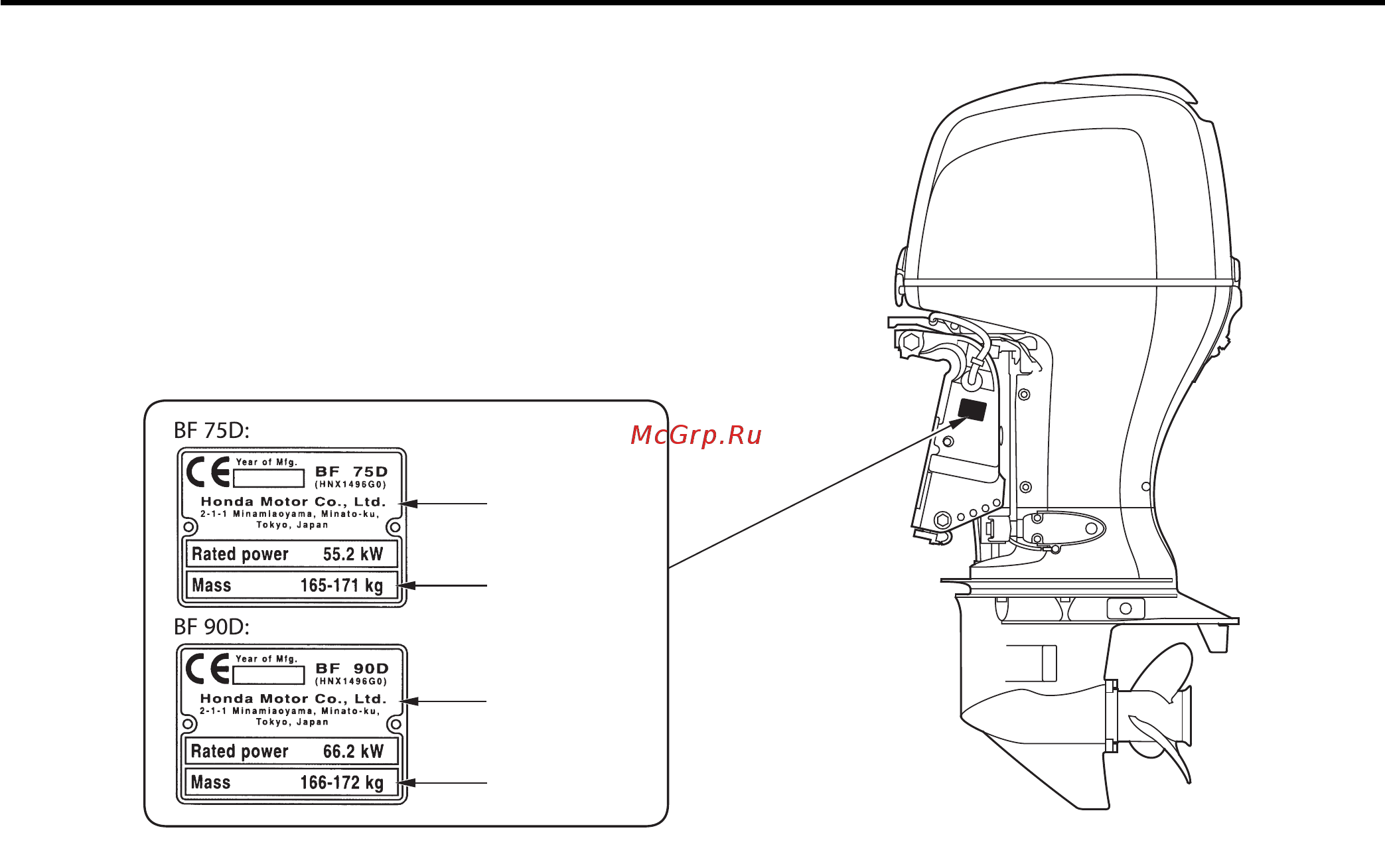

Расположение сертификационной таблички СЕ
(только U и W типы)
СЕРТИФИКАЦИОННАЯ ТАБЛИЧКА
Наименование
изготовителя
и адрес
Сухой вес (с греб
ным винтом, без
кабелей аккуму
ляторной батареи)
Наименование
изготовителя
и адрес
Сухой вес (с греб
ным винтом, без
кабелей аккумуля
торной батареи)
