4
В данном Руководстве используются
следующие условные сокращения для
обоз начения модификации подвесного
мо тора:
С румпельным управлением: Тип Н
С дистанционным управлением: Тип R
С пневматическим подъемником: Тип G
С электрическим подъемником: Тип Т
Дистанционное управление делится на
три категории, в зависимости от распо
ложения поста управления.
Вертикальное расположение поста
(на стенке борта): Тип R1
Интегрированное расположение поста
(на приборной панели): Тип R2
Горизонтальное расположение поста
(на палубе или марсе) Тип R3
Перед началом эксплуатации проверь
те модификацию своего подвесного
мотора и внимательно прочтите на
стоящее Руководство. Если в тексте
отсутствует указание на модификацию
подвесного мотора, то информация,
изложенная в данном тексте, относит
ся ко всем модификациям подвесного
мотора.
Запишите серийные номера рамы и
двигателя в нижние поля. Указывайте
заводские номера при заказе запасных
частей, а также при обращениях по
техническим и гарантийным вопросам.

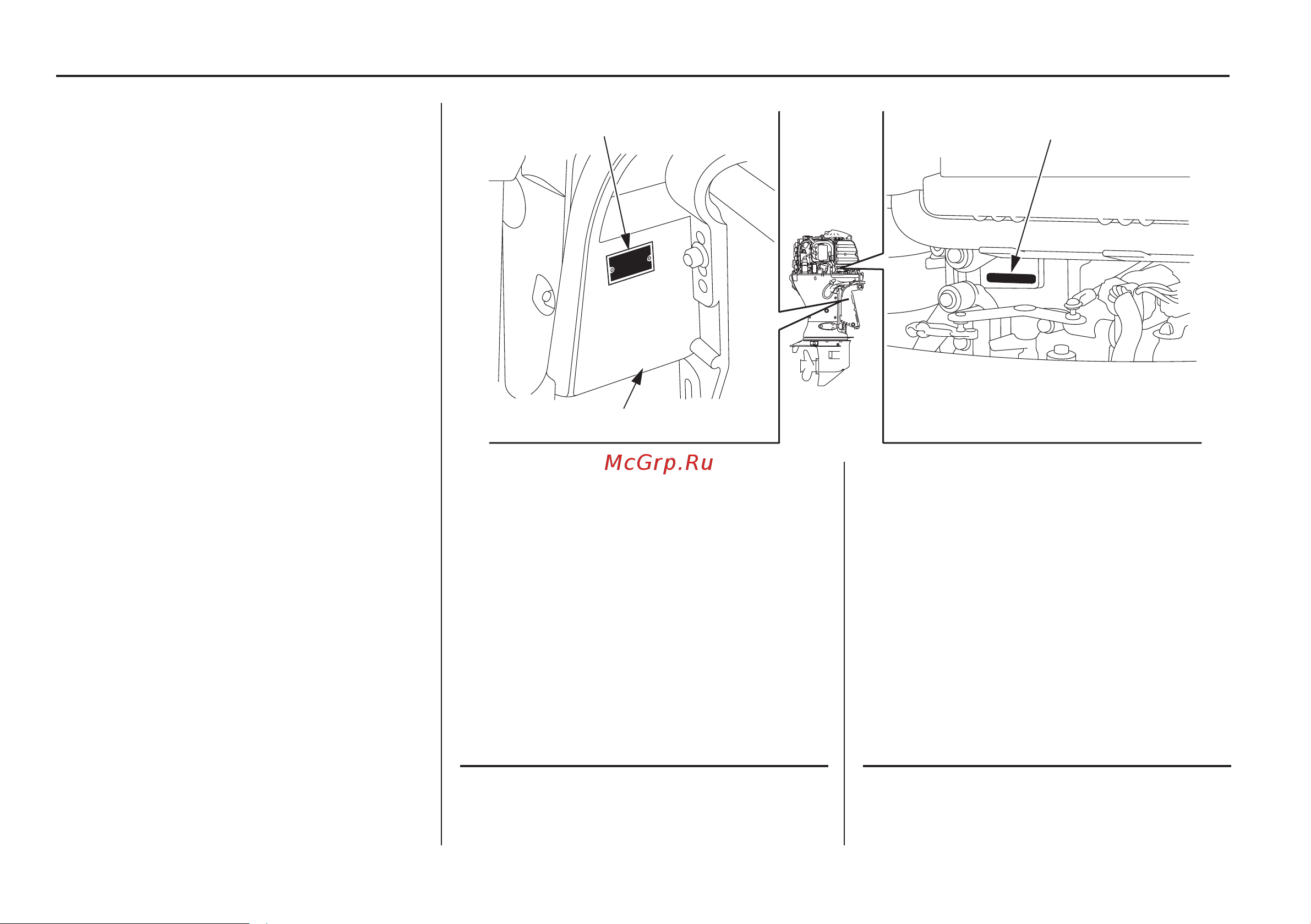

Серийный номер рамы:
Серийный номер рамы выбит на пра
вом кронштейне крепления подвесного
мотора.
Номер двигателя выбит вверху на пра
вой стороне картера.
Серийный номер двигателя:
СериЙНЫЙ НОМер дВиГАТеЛЯ
СериЙНЫЙ НОМер рАМЫ
ТрАНЦеВЫЙ КрОНШТеЙН
