УСТАНОВКА ПОДВЕСНОГО МОТОРА
(Расположение поста
дистанционного управления)
Пульт дистанционного управления следу
ет установить так, чтобы судоводителю
было удобно управлять рычагом и пользо
ваться выключателями. Убедитесь в отсут
ствии препятствий на пути прокладки тро
сового привода дистанционного управле
ния.

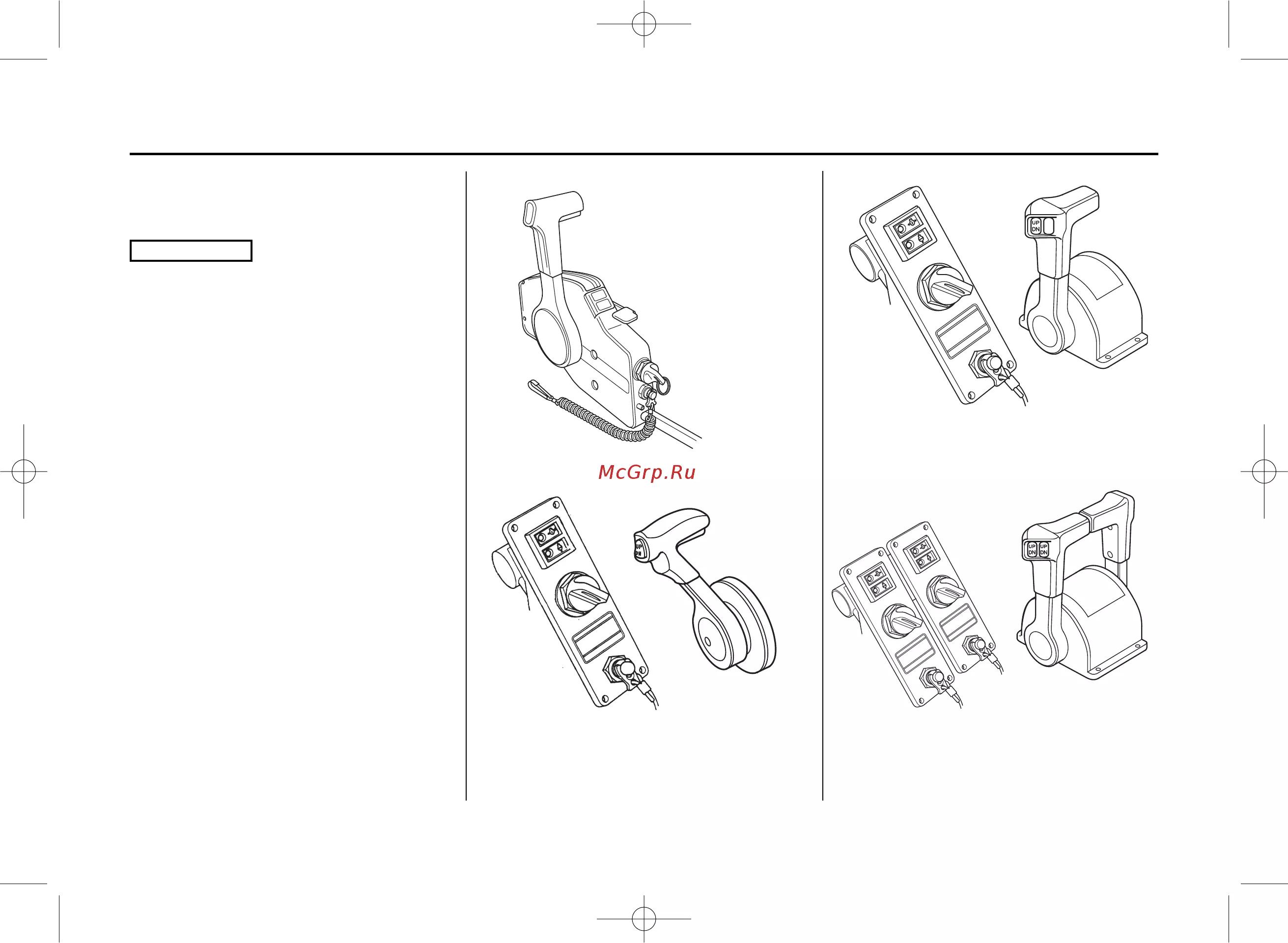

Места расположения пультов типа R2 и R3
следует определять, исходя из аналогич
ных соображений
(Длина тросового привода
дистанционного управления)
Измерьте длину трассы прокладки троса от
пульта управления до подвесного мотора.
Рекомендуется использовать трос, длина
которого превышает измеренное значение
на 300 мм. Проложите тросовый привод по
предварительно намеченному маршруту и
убедитесь в том, что трос имеет достаточ
ную длину. Присоедините тросовый привод
к двигателю и убедитесь в отсутствии пе
реломов, изгибов малого радиуса и силь
ного натяжения тросов, а также в отстут
ствии помех перемещению тросов при уп
равлении рычагом.
Минимальный допустимый радиус изгиба
тросового привода дистанционного уп
равления составляет 300 мм. Если проло
жить тросы с меньшим радиусом изгиба,
то это приведет к сокращению срока служ
бы тросового привода и отрицательно ска
жется на функционировании рычага уп
равления.
ПОСТ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
ТРОС
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
ВНИМАНИЕ
BF135-150-RUS.qxd 31.05.2005 13:29 Page 36
