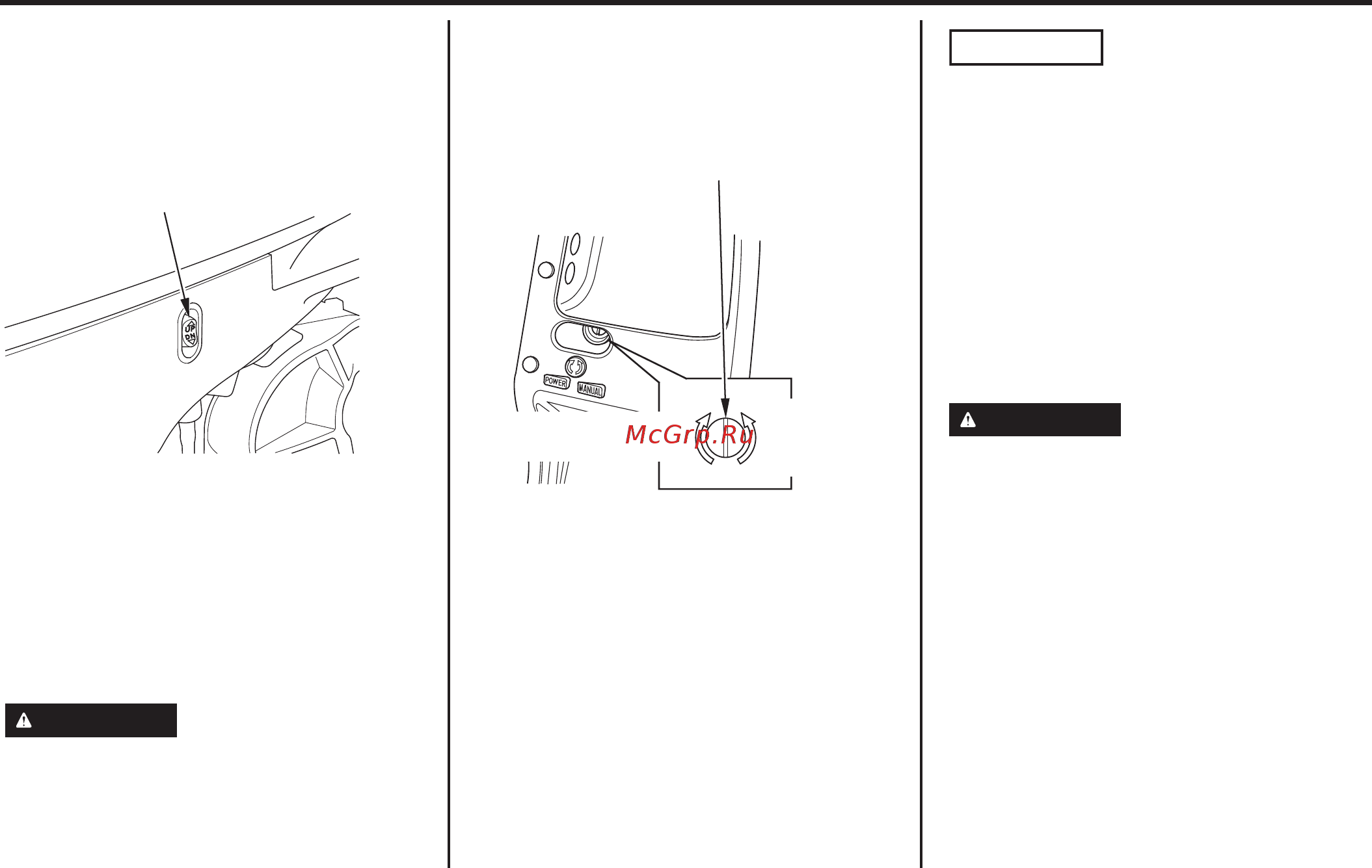

Выключатель сервопривода подъема
подвесного мотора из воды
Если вы находитесь на удалении от
выключателя сервопривода
наклона/подъема подвесного мотора
из воды, расположенного на панели,
вы можете воспользоваться аналогичным
выключателем, расположенным на
подвесном моторе.
Не пользуйтесь данным
выключателем на ходу.
ВНИМАНИЕ
Клапан отключения сервопривода
Если сервопривод подъема не
функционирует (например, из$за
разряженной аккумуляторной батареи
или неисправного электродвигателя
сервопривода), то подвесной мотор
можно поднять или опустить вручную.
Для этого необходимо отключить
сервопривод. Для подъема подвесного
мотора вручную, отверните с помощью
отвертки клапан отключения
сервопривода на один $ два оборота
(против часовой стрелки).
Запрещается отворачивать клапан
отключения сервопривода более чем
на два оборота. В противном случае
подвесной мотор нельзя будет
поднять из воды после закрытия
клапана.
После подъема или опускания
подвесного мотора вручную, необходимо
закрыть клапан,
для того чтобы зафиксировать подвесной
мотор.
Перед тем как пускать двигатель
закройте и надежно затяните клапан
отключения сервопривода.
В противном случае подвесной мотор
может подняться при включении
заднего хода.
ВНИМАНИЕ
ВНИМАНИЕ
ЭКСПЛУАТАЦИЯ ПОДВЕСНОГО МОТОРА
65
P WER
( o fix)
MANUA
(To r l s
e)
ВЫКЛЮЧАТЕЛЬ СЕРВОПРИВОДА
ПОДЪЕМА ИЗ ВОДЫ
КЛАПАН ОТКЛЮЧЕНИЯ
СЕРВОПРИВОДА
СЕРВОПРИВОД
(затянуть)
ПОДЪЕМ
ВРУЧНУЮ
(отвернуть)
