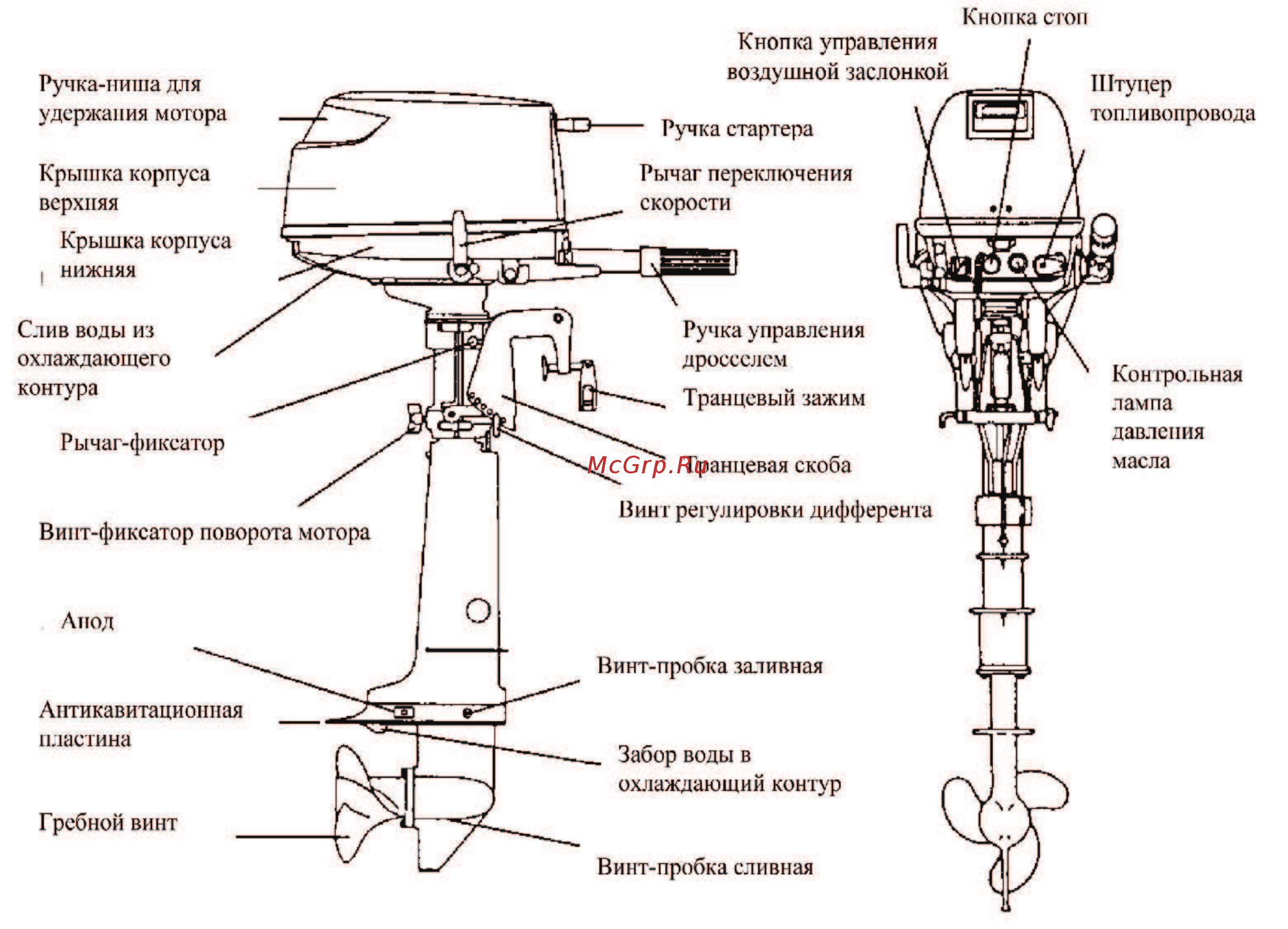

ОСНОВНЫЕ УЗЛЫ ЛОДОЧНОГО МОТОРА ПРИМЕЧАНИЕ Вид узлов на рисунке может отличаться от фактического Кнопка сгон Кнопка управления воздушной заслонкой Ручка ниша для у с ржа ния м о тора Крышка корпуса верхняя Ручка стартера Штуцер топливопровода Рычаг переключения скорости Крышка корпуса нижняя Слив воды из охлаждающе о контура Ручка управления дросселем Транцевый зажим Рычаг фиксатор Транцевая скоба Винт ре1 улировки дифферента Винт фиксатор поворота мотора Анод Винт пробка заливная Аптикавитапиоппая пластина Забор воды в охлаждающий контур Гребной винт Винт пробка сливная 7 Контрольная лампа давления масла
