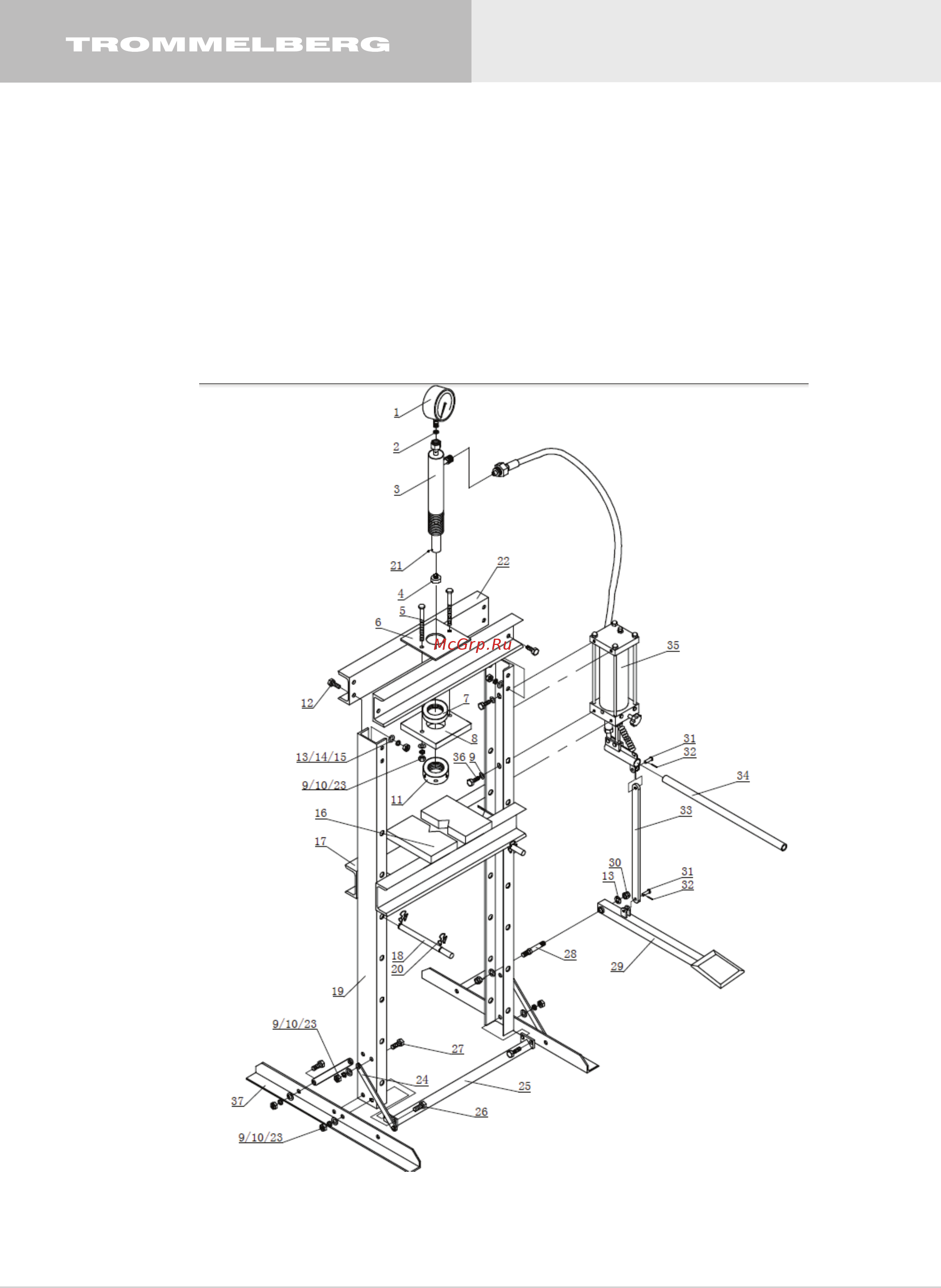

3.4 Навинтить гайку с круглой головкой (7) на гидроцилиндр (3), вставить цилиндр в

отверстие в пластине (8), затем снизу привинтить гайку с круглой головкой (11) на

цилиндр и присоединить седло (4) к цилиндру.

3.5 Вставить штифты стола (18) в соответствующие отверстия в стойках пресса, затем

вставить собранный стол (17) в раму пресса и зафиксировать его на штифтах стола.

3.6 Присоединить насос к правой стойке при помощи болта (36) и плоской шайбы (9),

затем вставить рукоятку (34) в основание для рукоятки.

3.7 Присоединить гидравлический шланг (P41) к соответствующим разъемам и

установить манометр (1) на цилиндр (3).

3.8 Затянуть все болты и винты.

3.9 Использовать шплинт (32) и штифт (31) для соединения ножной педали (29) с тягой

(33).
