СБОРКА ПРЕССА НА 20 ТОНН

3.10 Присоединить одну часть основания (21) к левой стойке (20) и нижней поперечине

(26), используя болты (25), стопорные шайбы (23), шайбы (24), затем

присоединить другую часть к правой стойке (20) и нижней поперечине (26).

3.11 Перевернуть раму пресса низом вверх, присоединить одну из верхних поперечин

(10) к правой и левой стойкам (20), используя гайку (13), стопорную шайбу (12),

шайбы (12), болты (9).

3.12 Установить другую верхнюю поперечину на свое место и одновременно подвести

пластину (7) под эти поперечины, затем зафиксировать эти поперечины к стойкам

болтами (9), шайбами (11), стопорными шайбами (12) и гайками (13).

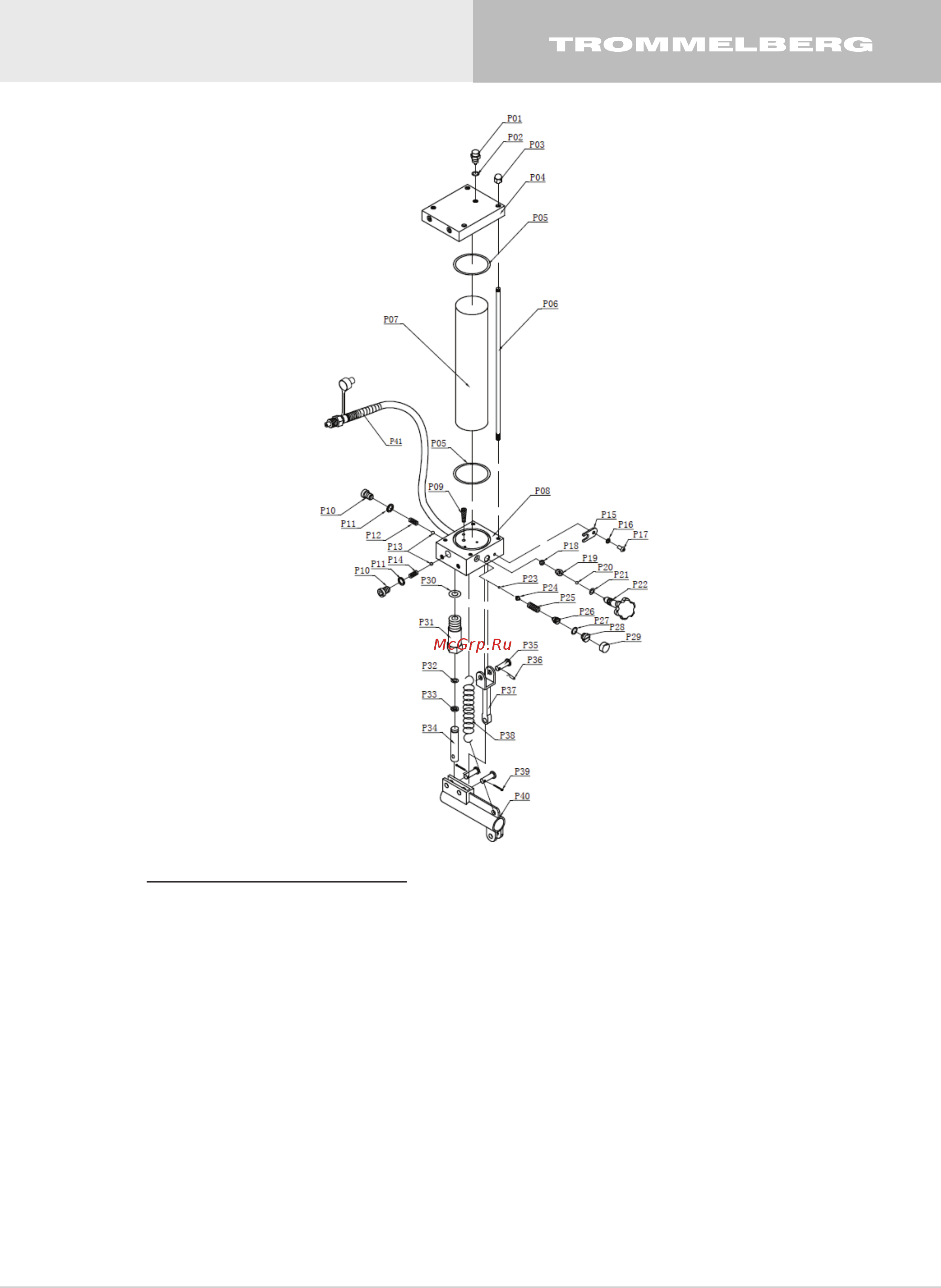

3.13 Навинтить гайку с круглой головкой (6) на гидроцилиндр (3), вставить цилиндр в

отверстие в пластине (7), затем снизу привинтить гайку с круглой головкой (8) на

цилиндр и присоединить седло (5) к цилиндру.

3.14 Соединить две рамы стола (18) вместе посредством 4 болтов (27), продев их через

втулки (28) и отверстия в опорах, затем зафиксировать болты на них при помощи

гаек (14), стопорных шайб (15) и плоских шайб (16).
