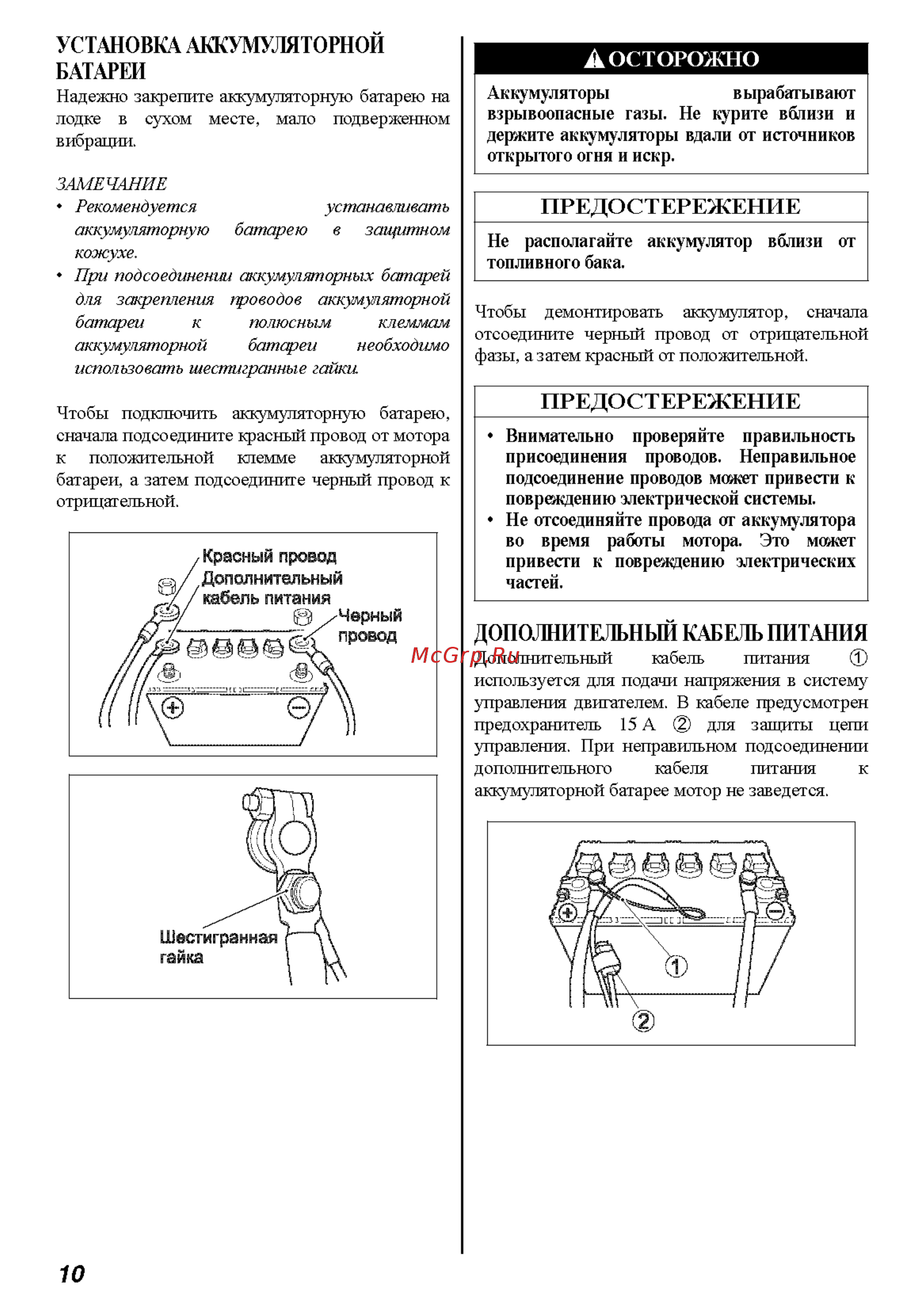

УСТАНОВКА АККУМУЛЯТОРНОЙ БАТАРЕИ Надежно закрепите аккумуляторную батарею на лодке в сухом месте мало подверженном вибрации ЗАМЕЧАНИЕ Рекомендуется устанавливать аккумуляторную батарею в защитном кожухе При подсоединении аккумуляторных батарей для закрепления провооов аккумуляторной батареи к полюсным клеммам аккумуляторной батареи необходимо использовать шестигранные гайки Чтобы подключить аккумуляторную батарею сначала подсоедините красный провод от мотора к положительной клемме аккумуляторной батареи а затем подсоедините черный провод к отрицательной А ОСТОРОЖНО Аккумуляторы вырабатывают взрывоопасные газы Не курите вблизи и держите аккумуляторы вдали от источников открытого огня и искр ПРЕДОСТЕРЕЖЕНИЕ Не располагайте аккумулятор вблизи от топливного бака Чтобы демонтировать аккумулятор сначала отсоедините черный провод от отрицательной фазы а затем красный от положительной ПРЕДОСТЕРЕЖЕНИЕ Внимательно проверяйте правильность присоединения проводов Неправильное подсоединение проводов может привести к повреждению электрической системы Не отсоединяйте провода от аккумулятора во время работы мотора Это может привести к повреждению электрических частей ДОПОЛНИТЕЛЬНЫЙ КАБЕЛЬ ПИТАНИЯ Дополнительный кабель питания Ф используется для подачи напряжения в систему управления двигателем В кабеле предусмотрен предохранитель 15 А для защиты цепи управления При неправильном подсоединении дополнительного кабеля питания к аккумуляторной батарее мотор не заведется 10
