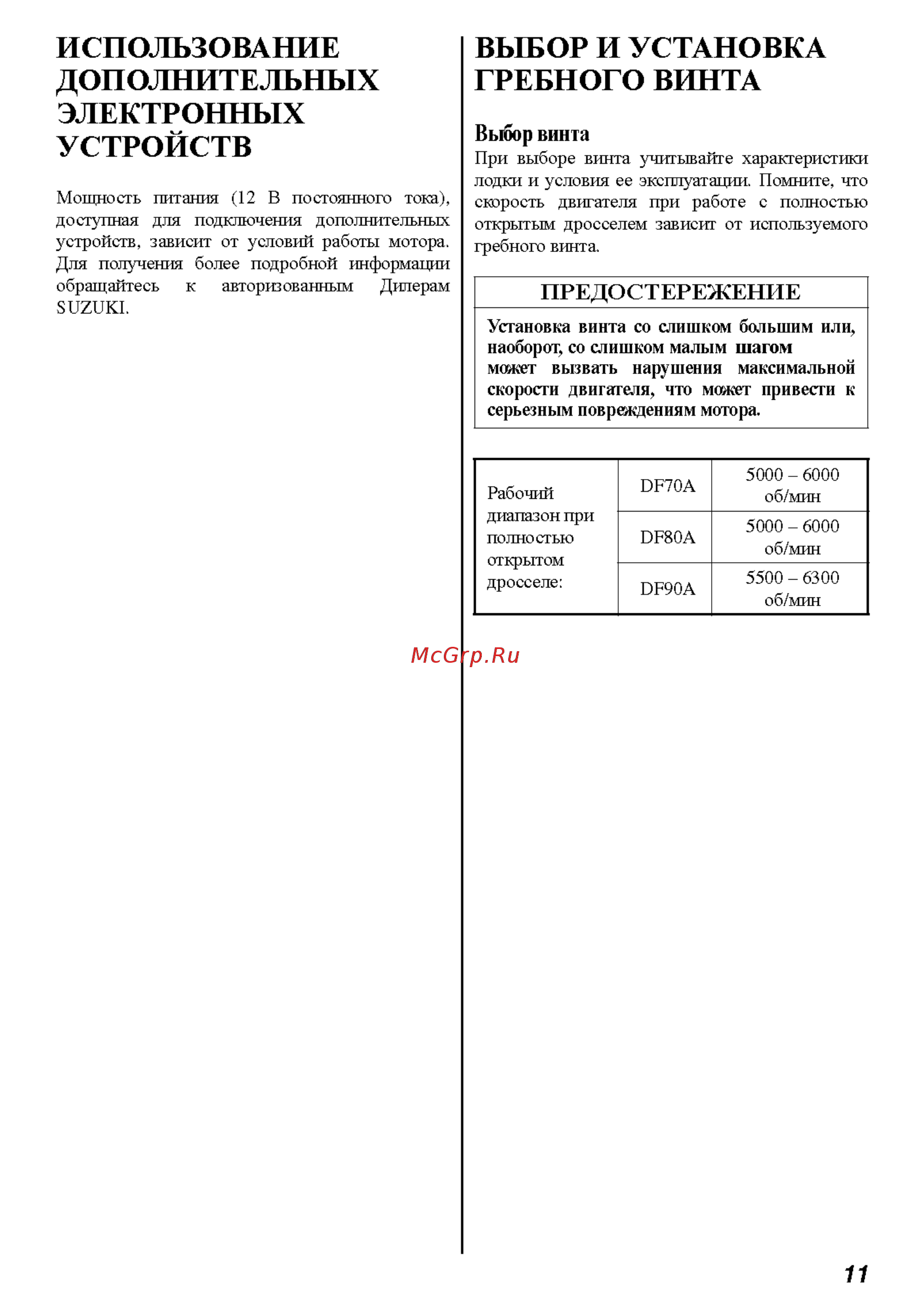

Suzuki DF 80 ATL [11/45] Выбор и установка гребного винта
![Suzuki DF 70 ATL [11/45] Выбор и установка гребного винта](/views2/1240745/page11/bgb.png)
Содержание
- Инструкция df70 80 90a_page_01 png 1
- Инструкция по эксплуатации 1
- Инструкция df70 80 90a_page_02 png 2
- Предисловие 2
- Содержание 2
- Аосторожно предостережение 3
- Важная информация для владельца 3
- Важно 3
- Инструкция df70 80 90a_page_03 png 3
- Осторожно 3
- Бензин 4
- Инструкция df70 80 90a_page_04 png 4
- Расположение идентификационного номера мотора 4
- Топливо и масла 4
- Инструкция df70 80 90a_page_05 png 5
- Осторожно 5
- Инструкция df70 80 90a_page_06 png 6
- Advertencia 7
- Avertissement 7
- Warning________ 7
- ______ a 7
- Инструкция df70 80 90a_page_07 png 7
- Прочтите и соблюдайте инструкции на всех наклейках расположенных на моторе и топливном баке убедитесь в том что вы уяснили инструкции на всех наклейках 7
- Расположение предупредительных наклеек 7
- Сохраняйте наклейки на моторе и топливном баке ни в коем случае не удаляйте их 7
- Анод 8
- Инструкция df70 80 90a_page_08 png 8
- Конструкция мотора 8
- Топливопровод 8
- Транец типах 8
- Suzuki настоятельно рекомендует чтобы 9
- Авторизованному дилеру suzuki 9
- Инструкция df70 80 90a_page_09 png 9
- Мощность для вашей лодки указанную в технических характеристиках лодки если вы не можете определить допустимую мощность лодки обратитесь к 9
- Неудачная попытка установки мотора и сопутствующих приборов может привести к травмам или повреждениям 9
- Никогда не нагружайте лодку больше 9
- Осторожно 9
- Предельно разрешенной массы не 9
- Приведенным ниже техническим требованиям 9
- Ток запуска 650 a abyc или ток запуска холодного двигателя 512 а sae или накопительная емкость 160 минут sae или 12 в 100 а ч 9
- Требования к аккумуляторной батарее выберите свинцово кислотную аккумуляторную батарею для запуска 12 в отвечающую 9
- Устанавливайте мотор мощность которого превышает максимально допустимую 9
- Установка аккумулятора 9
- Установка мотора 9
- Установку мотора и сопутствующих приборов осуществляли только авторизованные дилеры suzuki у дилеров имеется весь необходимый инструментарий условия и знания 9
- Инструкция df70 80 90a_page_10 png 10
- Осторожно 10
- Выбор и установка гребного винта 11
- Инструкция df70 80 90a_page_11 png 11
- Использование дополнительных электронных устройств 11
- Инструкция df70 80 90a_page_12 png 12
- Осторожно 12
- Регулировки 12
- Инструкция df70 80 90a_page_13 png 13
- Инструкция df70 80 90a_page_14 png 14
- Инструкция df70 80 90a_page_15 png 15
- Осторожно 15
- Инструкция df70 80 90a_page_16 png 16
- Система предупредительной сигнализации 16
- Инструкция df70 80 90a_page_17 png 17
- Осторожно 17
- Инструкция df70 80 90a_page_18 png 18
- Осторожно 18
- Инструкция df70 80 90a_page_19 png 19
- Система диагностики двигателя 19
- Система напоминания о замене масла 19
- Гидравлический подъемник ртт управление гидравлическим подъемником 20
- Инструкция df70 80 90a_page_20 png 20
- Осторожно 20
- Ртт осуществляется при помощи нажатия на переключатель см картинку чтобы поднять мотор вверх нажмите на верхнюю часть переключателя чтобы опустить на нижнюю 20
- Система гидравлического подъемника ртт работает даже если в замке зажигания нет ключа помните об этом и следите за тем чтобы около мотора не было людей во избежание несчастных случаев 20
- Управление системой подъема ноги мотора 20
- Инструкция df70 80 90a_page_21 png 21
- Осторожно 21
- Проверка перед эксплуатацией 21
- Инструкция df70 80 90a_page_22 png 22
- Инструкция df70 80 90a_page_23 png 23
- Обкатка мотора 23
- Инструкция df70 80 90a_page_24 png 24
- Осторожно 24
- Эксплуатация 24
- Инструкция df70 80 90a_page_25 png 25
- Осторожно 25
- Инструкция df70 80 90a_page_26 png 26
- Инструкция df70 80 90a_page_27 png 27
- Осторожно 27
- Инструкция df70 80 90a_page_28 png 28
- Осторожно 28
- Снятие мотора с транца и транспортировка 28
- Инструкция df70 80 90a_page_29 png 29
- Транспортировка на прицепе 29
- Инструкция df70 80 90a_page_30 png 30
- Осмотр и техническое обслуживание мотора 30
- Осторожно 30
- Инструкция df70 80 90a_page_31 png 31
- Осторожно 31
- Инструкция df70 80 90a_page_32 png 32
- Инструкция df70 80 90a_page_33 png 33
- Осторожно 33
- Инструкция df70 80 90a_page_34 png 34
- Осторожно 34
- Инструкция df70 80 90a_page_35 png 35
- Инструкция df70 80 90a_page_36 png 36
- Инструкция df70 80 90a_page_37 png 37
- Осторожно 37
- Инструкция df70 80 90a_page_38 png 38
- Осторожно 38
- Промывка каналов системы охлаждения 38
- Инструкция df70 80 90a_page_39 png 39
- Затопленный мотор 40
- Инструкция df70 80 90a_page_40 png 40
- Хранение мотора 40
- Инструкция df70 80 90a_page_41 png 41
- Консервации 41
- Осторожно 41
- Эксплуатация после 41
- Диагностика неисправностей 42
- Инструкция df70 80 90a_page_42 png 42
- Инструкция df70 80 90a_page_43 png 43
- Спецификации 43
- Инструкция df70 80 90a_page_44 png 44
- Таблица показании общего количества отработанных часов 44
- Блок схема системы напоминания о замене масла 45
- Инструкция df70 80 90a_page_45 png 45
Похожие устройства
- Suzuki DF 90 ATL Инструкция по эксплуатации
- Suzuki DF 90 ATL Руководство по обслуживанию
- Lemark plus HARMONY LM1404C Инструкция по монтажу и эксплуатации
- Suzuki DF 100 Инструкция по эксплуатации
- Suzuki DF 115 Инструкция по эксплуатации
- Suzuki DF 115 Руководство по обслуживанию
- Lemark plus HARMONY LM1405C Инструкция по монтажу и эксплуатации
- Suzuki DF 140 Инструкция по эксплуатации
- Suzuki DF 140 Руководство по обслуживанию
- Suzuki DF 150 Инструкция по эксплуатации
- Suzuki DF 150 Сервис мануал ч2
- Suzuki DF 150 Сервис мануал
- Lemark plus TREND LM1805C Инструкция по монтажу и эксплуатации
- Suzuki DF 175 Инструкция по эксплуатации
- Suzuki DF 175 Сервис мануал ч2
- Suzuki DF 175 Сервис мануал
- Suzuki DF 200 Инструкция по эксплуатации
- Suzuki DF 200 Сервис мануал ч3
- Suzuki DF 200 Сервис мануал
- Suzuki DF 200 Сервис мануал ч2
ИСПОЛЬЗОВАНИЕ ДОПОЛНИТЕЛЬНЫХ ЭЛЕКТРОННЫХ УСТРОЙСТВ Мощность питания 12 В постоянного тока доступная для подключения дополнительных устройств зависит от условий работы мотора Для получения более подробной информации обращайтесь к авторизованным Дилерам SUZUKI ВЫБОР И УСТАНОВКА ГРЕБНОГО ВИНТА Выбор винта При выборе винта учитывайте характеристики лодки и условия ее эксплуатации Помните что сворость двигателя при работе с полностью открытым дросселем зависит от используемого гребного винта ПРЕДОСТЕРЕЖЕНИЕ Установка винта со слишком большим или наоборот со слишком малым шагом может вызвать нарушения максимальной скорости двигателя что может привести к серьезным повреждениям мотора Рабочий диапазон при полностью открытом дросселе DF70A 5000 6000 об мин DF80A 5000 6000 об мин DF90A 5500 6300 об мин 11
