![Tohatsu MFS 5 B [13/67] C3 30a4 ep](/img/pdf.png)
Tohatsu MFS 5 B [13/67] C3 30a4 ep
![Tohatsu MFS 5 B [13/67] C3 30a4 ep](/views2/1240786/page13/bgd.png)

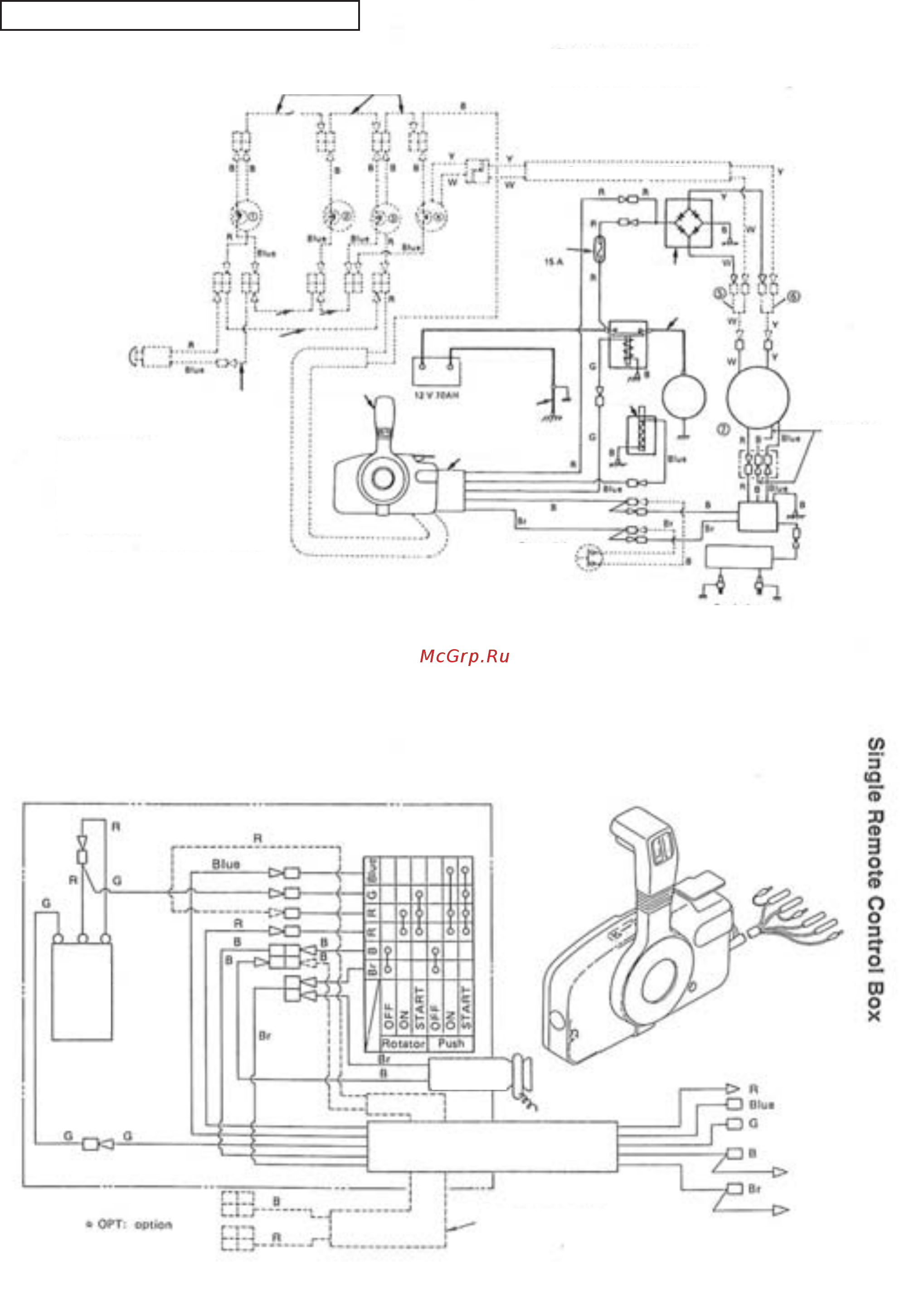

25C3/30A4 EP
Service Data 200766
ニュートラル
スイッチ
Neutral
switch
ストップスイッチ
Stop switch
コードアッセンブリ
Cord assembly
メータリードワイヤ(OPT)
Meter lead wire (OPT)
アシストコード（黒）（OPT）
Assist cord (black)(OPT)
メータランプスイッチ
Meter lamp switch
①電圧計 Volt meter (OPT)
②速度計 Speed meter (OPT)
③アワーメータHour meter (OPT)
④タコメータ Tachometer (OPT)
* OPT : option
備考：バッテリは市販品です。
Remark : Battery is availabel on the market
アシストコード（青）（OPT）
Assist cord (blue)(OPT)
アシストコード（青）（OPT）Assist cord (blue)(OPT)
アシストコード（赤）（OPT）Assist cord (red)(OPT)
リモートコントロールボックス
Remote control box
メータリードワイヤ Meter lead wire (OPT)
バッテリコード +（赤） Battry cord + (red)
コードアッセンブリ
Cord assembly
アースコード
Ground cord
バッテリ Battery
バッテリコード -（黒）
Battry cord - (black)
⑤セパレートコード（白） Separate cord [white](OPT)
⑥セパレートコード（黄）Separate cord [yellow](OPT)
タコメータリードワイヤ Tachometer lead wire (OPT)
フューズワイヤ
Fuse wire
レクチファイア
Rectifier
スタータソレノイド
Starter solenoid
スタータコード
Starter cord
チョークソレノイド
Choke solenoid
フライホイール
マグネト
Flywheel
magneto
スタータモータ
Starter
motor
C.D.ユニット
C.D. unit
スパークプラグ
Spark plug
イグニッションコイル
Ignition coil
ストップスイッチ(OPT)
Stop switch(OPT)
40Cのみ
40C Only
