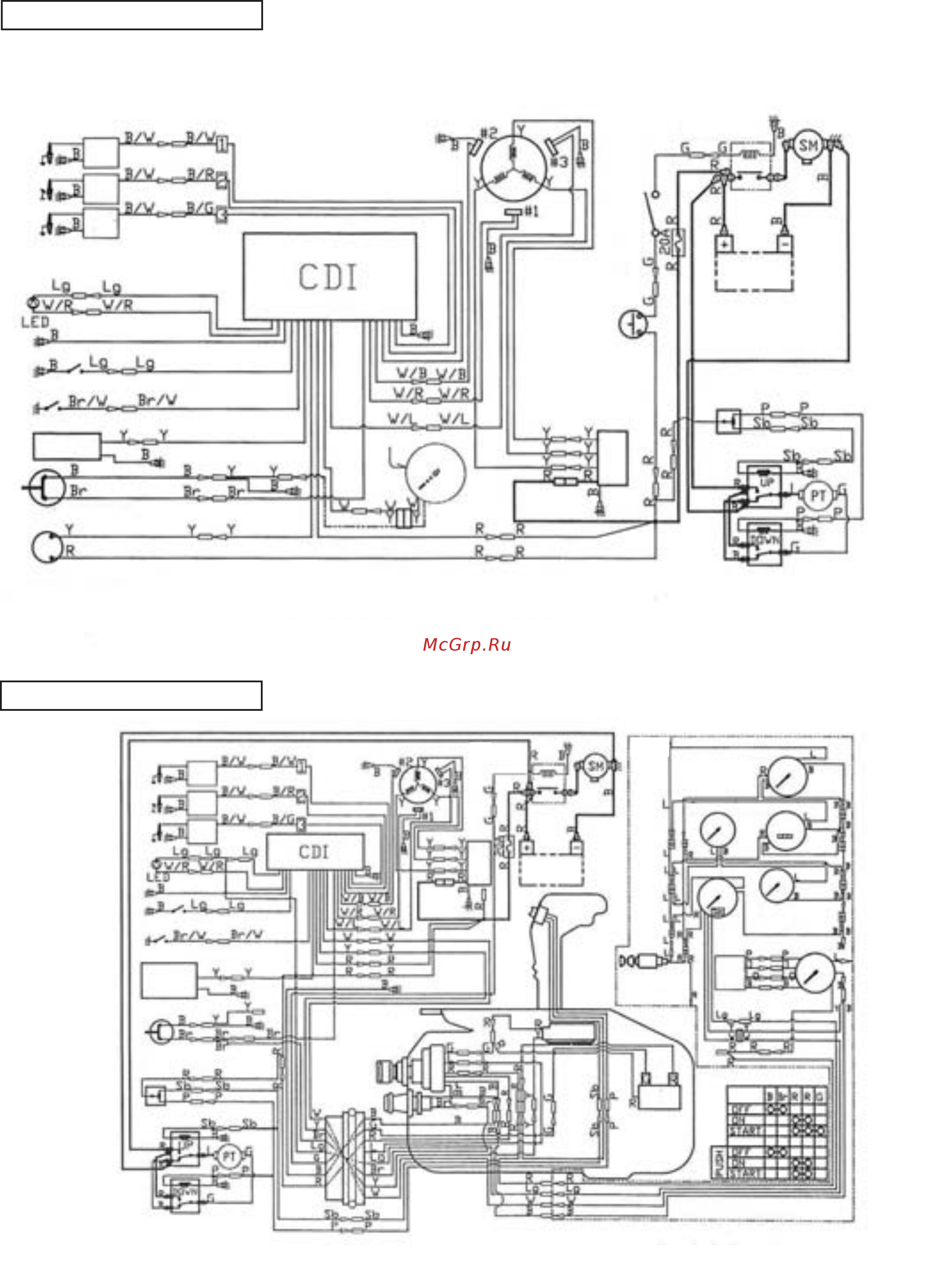

F25A/30A EFT
F25A/30A EPT
Service Data 2007114
バッテリ
Battery
スタータモータソレノイド
Starter motor sorenoid
タコメータ
Tachometer
イグニッションコイル #1
Ignition coil
#1
※配線図にはオプションパーツが含まれています。
Note : Including optional part in the diaglam.
メインスイッチ
アッシ
Main switch
assy
イグニッションコイル #2
Ignition coil
#2
イグニッションコイル #3
Ignition coil
#3
ニュートラルスイッチ
Neutral switch
PTTスイッチ
PTT Switch
※配線図にはオプションパーツが含まれています。
Note : Including optional part in the diaglam.
バッテリ
Battery
タコメータ Tachometer
オーバーヒートスイッチ
Over heat switch
ストップスイッチアッシ
Stop switch assy
メインスイッチサーキット
Main switch circuite
イグニッションコイル #1
Ignition Coil
#1
イグニッションコイル #2
Ignition Coil
#2
イグニッションコイル #3
Ignition Coil #3
オイルプレッシャスイッチ
Oil pressure switch
ワーニングブザー
Warning buzzer
PTCヒータ
PTC Heater
ニュートラルスイッチ
Neutral switch
PTTスイッチ
PTT Switch
ウォータプレッシャメータ
Water pressure meter
トリムメータ
Trim meter
トリムセンサ
Trim sensor
速度計 Speed meter
アワーメータ Hour meter
電圧計
VOL.meter
オプション
OPTION
メータランプスイッチ
Meter lamp switch
オプション
Optoon
オーバーヒートスイッチ
Over heat switch
ストップスイッチアッシ
Stop switch assy
オイルプレッシャスイッチ
Oil pressure switch
オーバーヒートブザー
Over heat buzzer
PTCヒータ
PTC Heater
レクチファイヤ/レギュレタ
REC./REG.
レクチファイヤ/
レギュレタ
REC./
REG.
スタータモータソレノイド
Starter motor
sorenoid
