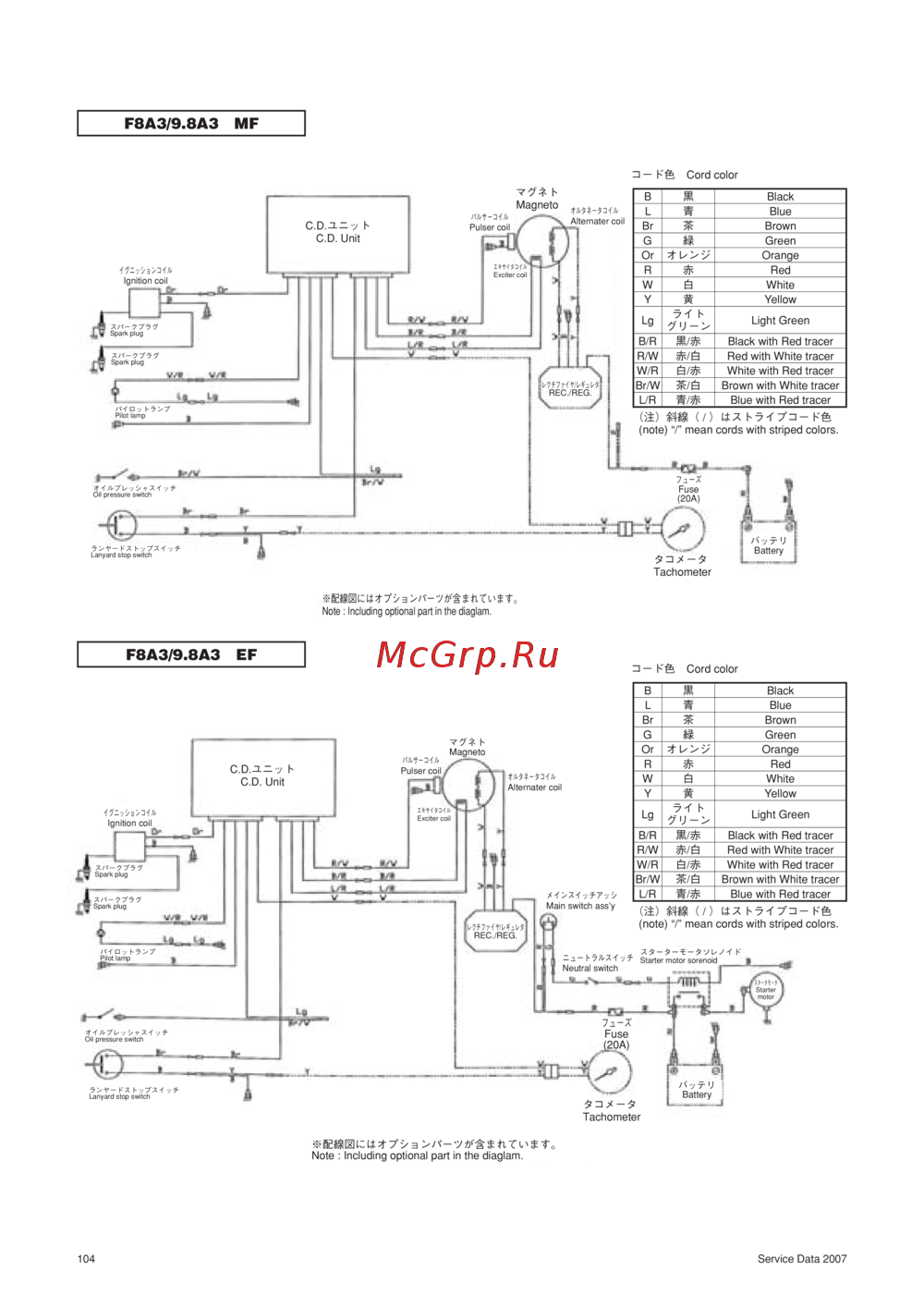

F8A3/9.8A3 MF
F8A3/9.8A3 EF
Service Data 2007104
コード色 Cord color
B 黒 Black
L 青 Blue
Br 茶 Brown
G 緑 Green
Or オレンジ Orange
R 赤 Red
W 白 White
Y 黄 Yellow
Lg
ライト
グリーン
Light Green
B/R 黒/
赤 Black with Red tracer
R/W 赤/
白 Red with White tracer
W/R 白/
赤 White with Red tracer
Br/W 茶/
白 Brown with White tracer
L/R 青/
赤 Blue with Red tracer
（注）斜線（ / ）はストライプコード色
(note) / mean cords with striped colors.
コード色 Cord color
B 黒 Black
L 青 Blue
Br 茶 Brown
G 緑 Green
Or オレンジ Orange
R 赤 Red
W 白 White
Y 黄 Yellow
Lg
ライト
グリーン
Light Green
B/R 黒/
赤 Black with Red tracer
R/W 赤/
白 Red with White tracer
W/R 白/
赤 White with Red tracer
Br/W 茶/
白 Brown with White tracer
L/R 青/
赤 Blue with Red tracer
（注）斜線（ / ）はストライプコード色
(note) / mean cords with striped colors.
マグネト
Magneto
C.D.ユニット
C.D. Unit
パルサーコイル
Pulser coil
オルタネータコイル
Alternater coil
エキサイタコイル
Exciter coil
バッテリ
Battery
フューズ
Fuse
(20A)
タコメータ
Tachometer
※配線図にはオプションパーツが含まれています。
Note : Including optional part in the diaglam.
イグニッションコイル
Ignition coil
スパークプラグ
Spark plug
スパークプラグ
Spark plug
パイロットランプ
Pilot lamp
オイルプレッシャスイッチ
Oil pressure switch
ランヤードストップスイッチ
Lanyard stop switch
マグネト
Magneto
パルサーコイル
Pulser coil
オルタネータコイル
Alternater coil
エキサイタコイル
Exciter coil
バッテリ
Battery
フューズ
Fuse
(20A)
スタータモータ
Starter
motor
タコメータ
Tachometer
メインスイッチアッシ
Main switch assy
ニュートラルスイッチ
Neutral switch
※配線図にはオプションパーツが含まれています。
Note : Including optional part in the diaglam.
イグニッションコイル
Ignition coil
スパークプラグ
Spark plug
スパークプラグ
Spark plug
パイロットランプ
Pilot lamp
オイルプレッシャスイッチ
Oil pressure switch
ランヤードストップスイッチ
Lanyard stop switch
スターターモータソレノイド
Starter motor sorenoid
レクチファイヤ/レギュレタ
REC./REG.
C.D.ユニット
C.D. Unit
レクチファイヤ/レギュレタ
REC./REG.
