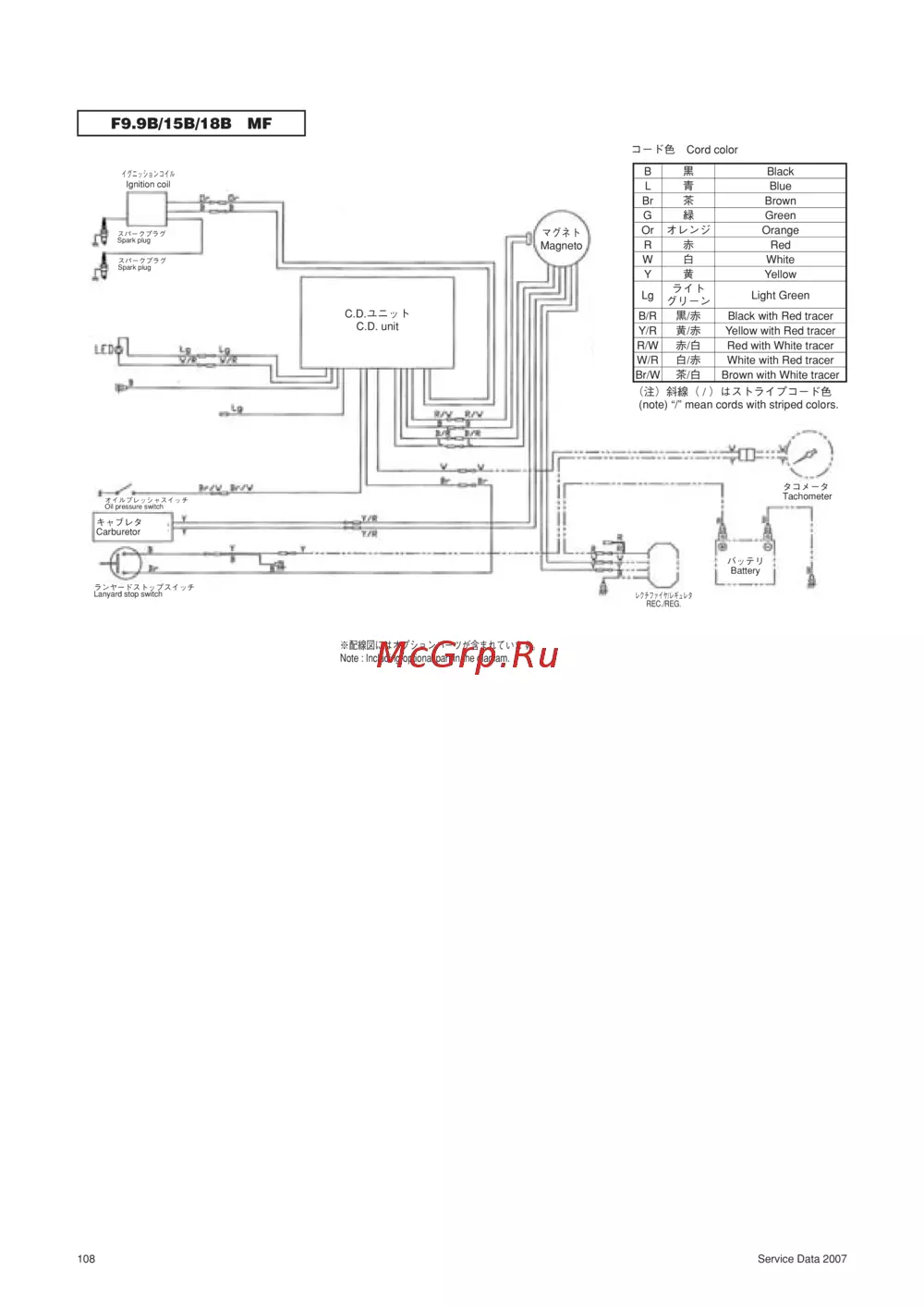

F9.9B/15B/18B MF
Service Data 2007108
コード色 Cord color
B 黒 Black
L 青 Blue
Br 茶 Brown
G 緑 Green
Or オレンジ Orange
R 赤 Red
W 白 White
Y 黄 Yellow
Lg
ライト
グリーン
Light Green
B/R 黒/
赤 Black with Red tracer
Y/R 黄/
赤 Yellow with Red tracer
R/W 赤/
白 Red with White tracer
W/R 白/
赤 White with Red tracer
Br/W 茶/
白 Brown with White tracer
（注）斜線（ / ）はストライプコード色
(note) / mean cords with striped colors.
バッテリ
Battery
タコメータ
Tachometer
※配線図にはオプションパーツが含まれています。
Note : Including optional part in the diaglam.
イグニッションコイル
Ignition coil
スパークプラグ
Spark plug
スパークプラグ
Spark plug
オイルプレッシャスイッチ
Oil pressure switch
ランヤードストップスイッチ
Lanyard stop switch
キャブレタ
Carburetor
C.D.ユニット
C.D. unit
レクチファイヤ/レギュレタ
REC./REG.
マグネト
Magneto
