Руководство по эксплуатации и установке actoSTOR 0020046340_02 13
5.6 Монтаж гидравлической системы
Для монтажа на actoSTOR теплообменника и насоса заполне-
ния горячей воды со стороны строения должны быть обеспечены
следующие условия:
на контуре горячей воды должна быть обеспечена возмож-
ность обезвоздушивания.
на контуре горячей воды должна быть обеспечена возмож-
ность запирания.
на накопителе должна быть обеспечена возможность опорож-
нения.
i
Для монтажа гидравлической системы на actoSTOR
должна быть монтирована верхняя изоляция/
обшивка.
Если перед транспортировкой Вы демонтировали верхнюю
изоляцию/обшивку, монтируйте ее, как описано в разделе
5.2.2.
Полностью достаньте гидравлическую систему с черными изо-
лирующими нижними частями из транспортировочной упа-
ковки.
9

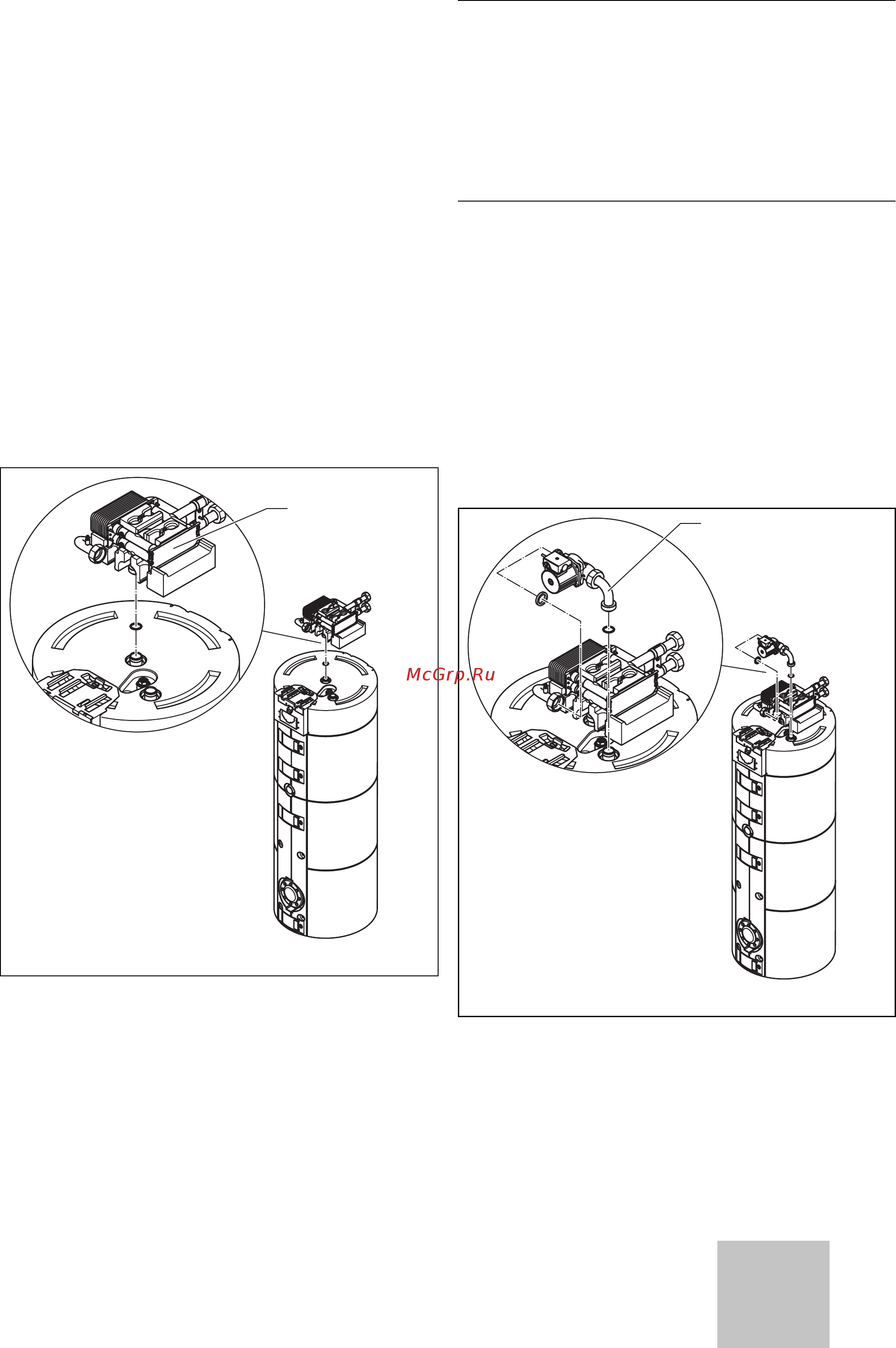

Рис 5.7 Монтаж гидравлической системы
–
–
–
>
>
b
Осторожно!
Возможный материальный ущерб из-за неплот-
ностей!
Если уплотнительные кольца круглого сечения пов-
реждены, то вода может вылиться и привести к пов-
реждениям аппарата.
Следите за тем, чтобы уплотнительные кольца
круглого сечения находились в безупречном
состоянии.
Адаптер и уплотнительные кольца круглого сечения слегка сма-
заны.
При необходимости смажьте дополнительно уплотнительные
кольца круглого консистентной смазкой, сочетающейся с
питьевой водой (арматурной смазкой).
Насадите ведущую вниз трубу гидравлической системы (9)
с уплотнительным кольцом круглого сечения до упора на
средний патрубок actoSTOR.
Чтобы выровнять назад патрубки подающей и отводящей
линий, поверните гидравлическую систему.
Затяните на трубе гайку с накаткой.
Извлеките из транспортировочной упаковки насос заполне-
ния горячей воды.
10
Рис. 5.8 Насос заполнения горячей воды
Насадите ведущую вниз трубу (10) насоса заполнения горя-
чей воды с уплотнительным кольцом круглого сечения до
упора на передний патрубок actoSTOR.
Затяните на трубе гайки с накаткой.
Вставьте уплотнение между насосом заполнения горячей воды
и теплообменником.
Плотно затяните накидную гайку подходящим ключом.
>
>
>
>
>
>
>
>
>
>
Монтаж и установка 5
