16 Руководство по эксплуатации и установке actoSTOR 0020046340_02
16

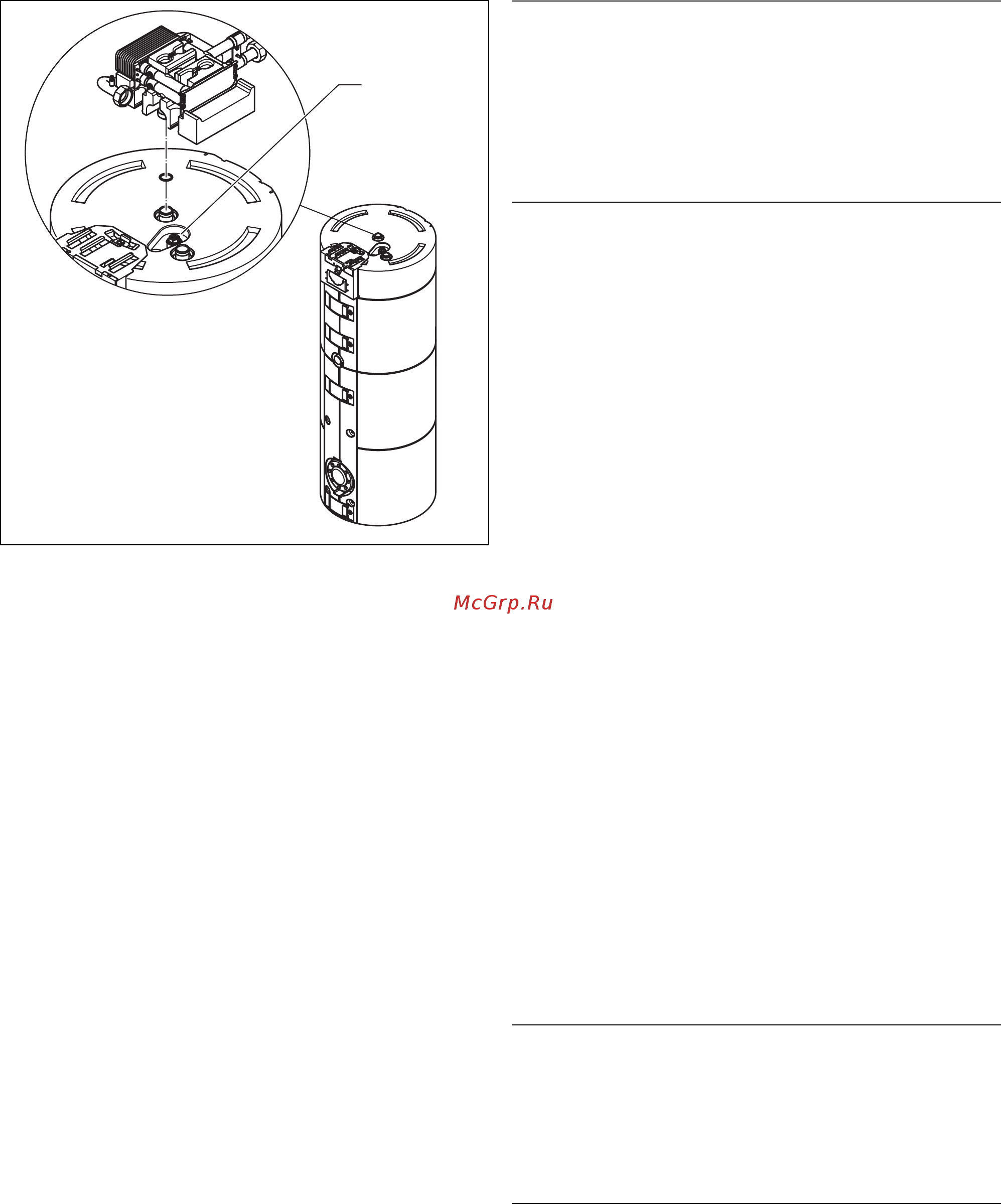

Рис. 5.12 Положение анода с питанием от постороннего источника
Для установки отдельных подключений соблюдайте следующий
порядок действий:
Для подключения проводов датчика вставьте обозначенные
цветом штекеры в соответствующим образом обозначенные
разъемы T1, T3, и T4.
Для подключения проводов анода подключите выходящие из
электрораспределительной коробки жилы к плоским штыре-
вым контактам анода с питанием от постороннего источника
(16).
Для присоединения нагнетательного насоса горячей воды
вставьте имеющий цветную маркировку штекер в соответству-
ющим образом обозначенный разъем P1.
Для подключения датчика накопителя вставьте входящий в
объем поставки прибор VR 10 посредством штекера ProE в
разъем T2.
Выведите провод датчика накопителя из электрораспредели-
тельной коробки через левый кабельный канал.
Вставьте датчик в трубу датчика в нижней трети actoSTOR.
i
Для присоединения нагнетательного насоса контура
отопления необходимо вначале заменить его штекер
на штекер, входящий в объем поставки.
Штекер устанавливается в разъеме P2.
При этом соблюдайте следующий порядок действий:
Вытащите имеющийся штекер.
Проведите провод через правый кабельный канал.
>
>
>
>
>
>
>
>
b
Осторожно!
Возможный материальный ущерб из-за непра-
вильного электромонтажа!
Неправильно выполненный электромонтаж может
приводить к повреждениям электрических вводов и к
неполадкам.
Присоединяйте штекеры согласно схеме соеди-
нений, приведенной в данной инструкции.
Подключите штекер P2 к кабелю.
Закрепите кабель на приспособлении для уменьшения растя-
жения.
Вставьте штекер в разъем Р2.
5.8.2 Выполнение подключений со стороны строения
Подключите со стороны строения следующие провода:
сетевая подводящая линия (провод с оболочкой, в диаметре
1,5 мм
2
) к разъему Netz (сеть)
провод элеткронной шины (провод с оболочкой, в диаметре
0,75 мм
2
) от регулирующего прибора к разъему E-Bus (элект-
ронная шина).
i
Соединительные провода 230 В и шинные провода,
начиная с длины 10 м, должны прокладываться отде-
льно.
5.8.3 Подключение опциональных приборов
Опционально к регулирующему прибору Вы можете подключить
следующие приборы:
дополнительный сигнальный выход для внешнего сигнального
прибора
система связи vrnetDIALOG.
Сигнальный выход
Вместе с сигнальным выходом опционально Вы можете использо-
вать внешний сигнальный прибор (звуковой, световой) с макси-
мальным потреблением мощности 100 Вт. Он активируется при
сбое анода или уменьшении мощности горячей воды.
b
Осторожно!
Возможный материальный ущерб из-за неподхо-
дящего сигнализатора!
Неподходящий сигнализатор может быть поврежден
при работе.
Убедитесь в том, что сигнализатор подходит для
работы от напряжения 230 В.
i
Для подключения внешнего сигнального прибора
сначала следует подключить его к входящему в
объем поставки штекеру.
Штекер устанавливается в разъеме AL.
>
>
>
>
>
5 Монтаж и установка
