Valtec vlf-15u/r 37902 [6/16] Устройство и принцип работы

Примечания:

1. Цифра в скобках обозначает длину счетчика с установленными полусгонами.

2. Технические характеристики в соответствии с ГОСТ Р 51093 приведены для класса В –горизонтальная установка, и

класса А – вертикальная установка.

3. «Наименьшим» считается расход, при котором счетчик имеет относительную погрешность 5%.

Ниже этого расхода погрешность не нормируется.

4. «Переходным» считается расход, при котором счетчик имеет относительную погрешность 2%.

Ниже этого расхода погрешность составляет 5%.

5. «Эксплуатационным» считается расход, при котором счетчик может непрерывно работать в течение

заявленного срока службы.

6. «Номинальным» считается расход равный 0,5 максимального. При данном расходе счетчик может

работать непрерывно в течение длительного времени.

7. «Наибольшим» (максимальным) считается расход , при котором потери давления составляют 1 бар.

При этом расходе счетчик может работать не более 1 часа в сутки.

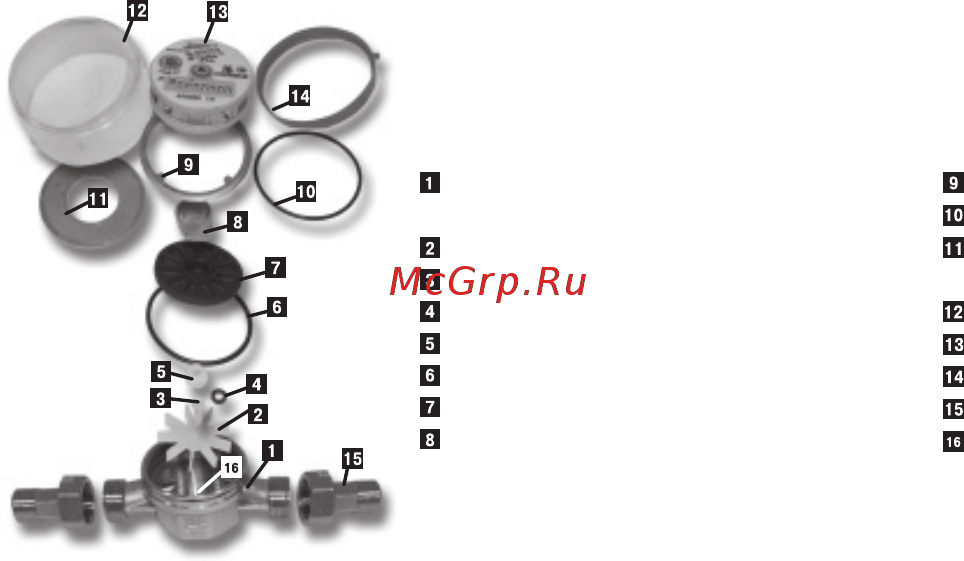

5. Устройство и принцип работы

корпус счетчика

(никелированная латунь W617N(ЛС59-1)

крыльчатка (акрилобутадиенстирен ABS)

осевая муфта (ABS)

магнитная полумуфта (феррокерамика)

кожух полумуфты (ABS)

уплотнитель регулировочного диска (NBR)

регулировочный диск (ABS)

экранирующее кольцо

(анодированная сталь)

прижимная гайка (латунь)

уплотнитель счетного механизма (NBR)

распределительная шайба

(оцинкованная сталь)

крышка корпуса (полиакрил)

роликовый счетный механизм

термоусадочное пломбировочное кольцо

полусгон (никелированная латунь)

кварцевый подпятник
