Valtec vlf-15u/r 37902 [8/16] Дистанционное считывание

7. Монтаж и подготовка счетчика к работе

7.1. Перед монтажом счетчика следует удалить

пластиковые предохранительные колпачки с

патрубков счетчика.

7.2. Перед установкой счетчика следует проверить

целостность термоусадочного пломбировочного

хомута серого цвета и наличие в паспорте

клейма о первичной поверке. При этом заводской

номер, указанный в паспорте, должен совпадать с

номером, нанесенным на циферблат.

7.3. Трубопровод на участке монтажа водо-

счетчика должен иметь прямые участки не менее

3Dу до счетчика и 1 Dу после счетчика.

(Dу – диаметр условного прохода водо-счетчика).

Соблюдение этого условия обеспечивается

применением стандартных присединительных

полусгонов (15).

7.4. Трубопроводы до и после счетчика должны

крепиться неподвижными опорами, чтобы

предотвратить передачу на корпус счетчика

усилий от температурной деформации

трубопроводов и неточности монтажа.

7.5. При установке счетчика следует обращать

внимание на то, чтобы направление потока

соответствовало стрелке на корпусе счетчика.

7.6. Присоединение счетчика к трубопроводу

должно быть плотным, без перекосов, с тем, чтобы

не было протечек при давлении до 1,6 МПа

(16 кгс/см

6.1. Импульсный выход основан на воздействии магнитного поля

постоянного магнита на геркон, при котором происходит чередующееся

замыкание и размыкание контактов геркона.

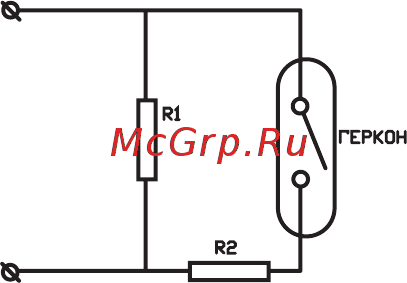

6.2. Схема бесконтактного импульсного выхода решена по

стандарту NAMUR (DIN EN 50227, DIN 192234) с возможностью

контроля считывающим устройством обрыва провода и короткого

замыкания. Для этого в цепь геркона включены два дополнительных

сопротивления.

6.3. Датчик выдает один полный импульс при прохождении 10 л

жидкости.

6. Дистанционное считывание (для счетчиков с импульсным выходом)
