3.3 В

ЫКЛЮЧАТЕЛЬ ПИТАНИЯ

ПЕРЕЗАГРУЗКИ СИСТЕМЫ

РАЗЪЕМЫ ИНДИКАТОРА РАБОТЫ

ЖЕСТКОГО ДИСКА

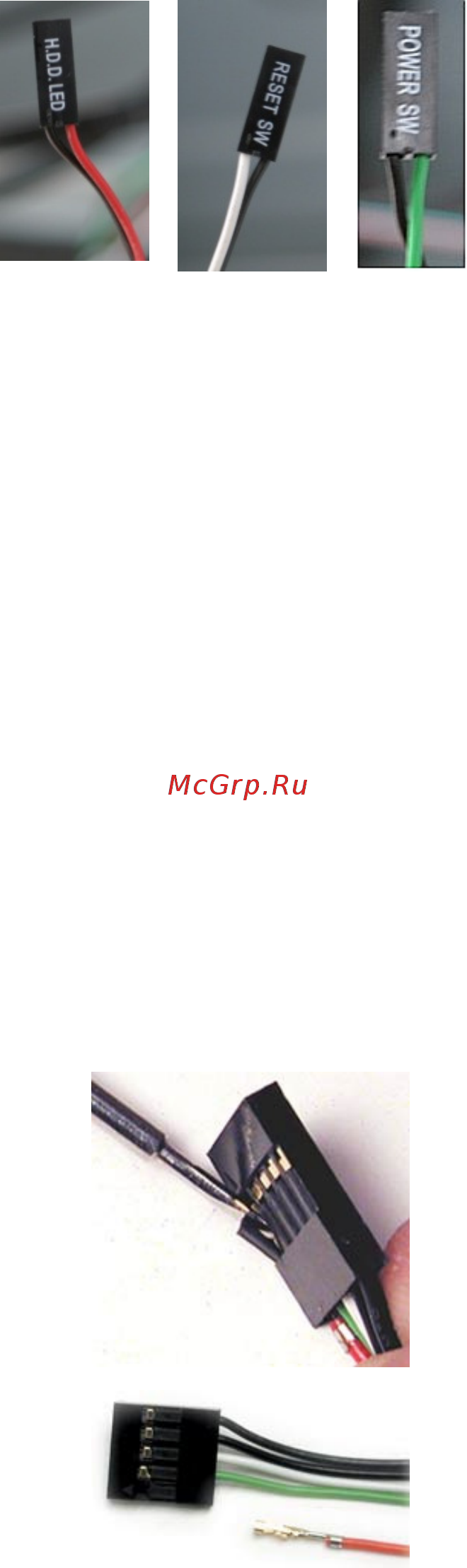

На передней части рамы корпуса Skeleton находятся

выводы светодиодных индикаторов и выключателей

питания и перезагрузки, а также индикатора работы

жесткого диска. Подключите их к соответствующим

разъемам на материнской плате. Расположение контактов

см. в руководстве к материнской плате. Для

светодиодных индикаторов, цветные провода являются

положительными (+). Черные или белые провода

являются отрицательными (–). Если индикатор не

загорается при включении питания системы,

подсоедините контакты в обратном порядке. Более

подробную информацию по подключению контактов

светодиодных индикаторов см. в руководстве к

материнской плате.

Примечание: Данный корпус не имеет индикатора питания. При включении компьютера

загорается подсветка вентиляторов.

3.4

ОВТОРНЫЙ МОНТАЖ ПОДКЛЮЧЕНИЙ К СИСТЕМНОЙ ПЛАТЕ

В какой-то момент может потребоваться переконфигурация компоновки

контактных выводов соединительной фишки системной платы. Например, для

фишки USB, аудиовхода или других фишек передней панели, таких как фишка

кнопки «питание». Прежде чем приступать к работе, посмотрите в описании

системной платы или на сайте производителя системной платы, какая схема

расположения выводов нужна для вашей соединительной фишки. Мы

настоятельно рекомендуем сделать перед началом работы чертёж с пояснениями,

чтобы в случае неудачи вы смогли вернуть систему к первоначальному состоянию.

Решите, какие провода нужно удалить, чтобы

перемонтировать разъём в соответствии с

расположением конактных выводов USB на

системной плате (см. описание системной платы).

Работайте не более чем с одной фишкой

одновременно. Используйте очень маленькую

плоскую отвёрткую или аналогичный инструмент,

чтобы поднять чёрное ушко, которое находится

рядом с золотистыми столбиками

(прямоугольники). Это позволит легко извлечь

штырьки из разъёма USB.

Осторожно, чтобы не повредить провода, фишки

или штырьки, медленно извлеките штырёк из
