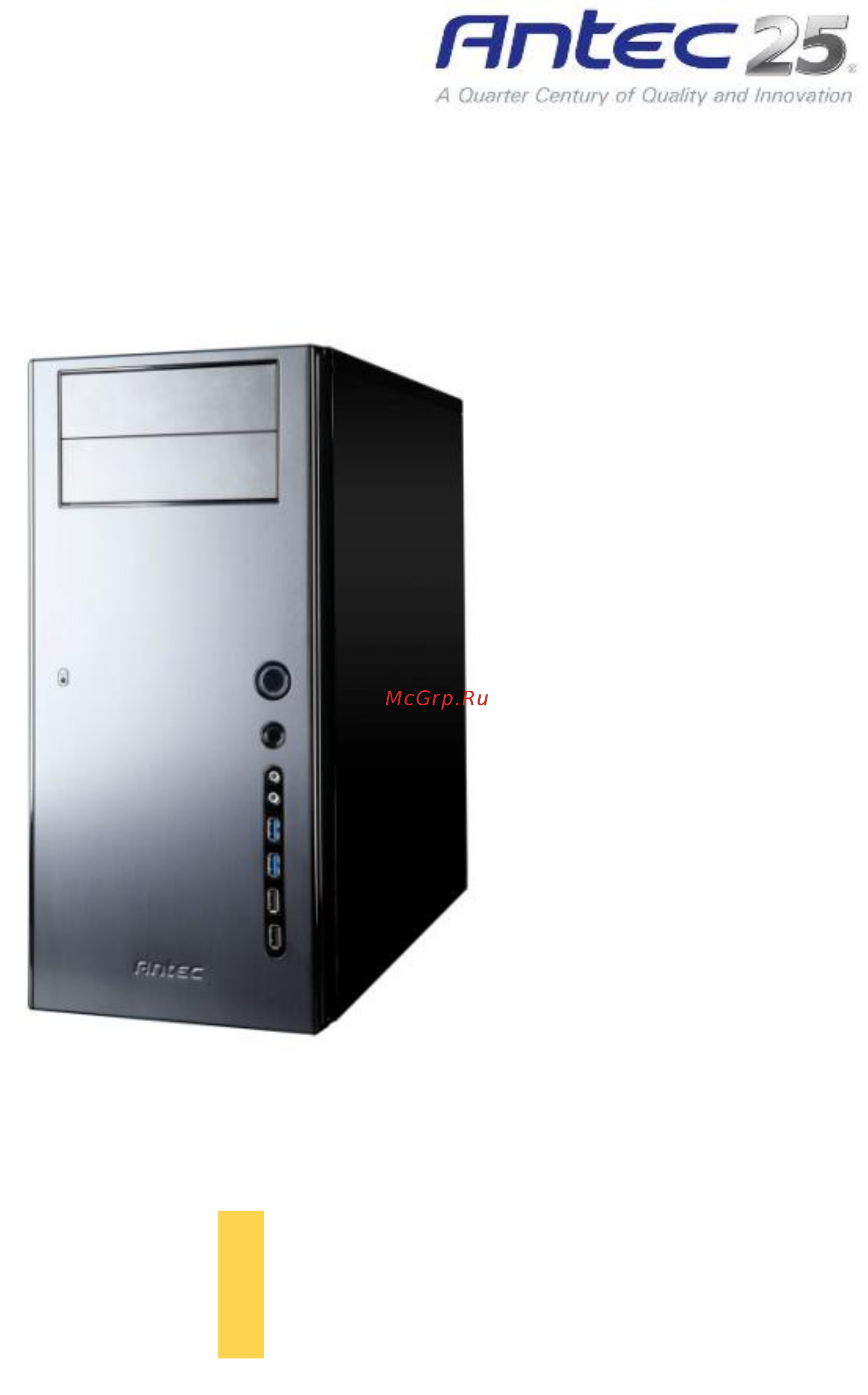

Руководство пользователя Страница: 1

Antec SOLO II Руководство пользователя онлайн

Antec SOLO II Руководство пользователя онлайн

S O L O

I I

О

ТКРОЙТЕ ДЛЯ СЕБЯ НОВЫЙ

УРОВЕНЬ ТИШИНЫ

Р

УКОВОДСТВО

ПОЛЬЗОВАТЕЛЯ

Содержание

S o l o i i 1
Комплектующих 2
Компьютерных корпусов antec более подробные инструкции по установке материнской платы и периферийных устройств см в руководствах пользователя для соответствующих 2
Настоящее руководство выполняет исключительно функции инструкции для 2
Отказ от претензий 2
Руководство пользователя для корпуса модели solo ii 2
Содержание 3
Знакомство с корпусом 5
Винты в комплекте 6
Инвентаризацию всех винтов и предполагаемого использования и количества обеспечивается здесь a крепежные втулки материнской платы 9 4 предварительно установленные b материнская плата блок питания винты крепления жестких дисков 15 c винты для крепления 5 25 дюймовых дисководов снаружи отдельный отсек для 2 5 дюймового дисковода 12 d винты для лотков под 3 5 дюймовые жесткие диски резьба с крупным шагом 14 e винты для лотков под 2 5 дюймовые жесткие диски лотки резьба с мелким шагом 8 6
Технические характеристики корпуса 6
Прежде чем начать 7
Раздел 2 8
Руководство по установке оборудования 8
Для начала снимите боковую панель напротив лотка материнской платы ослабьте винты боковой панели и отклонив панель наружу потяните ее к себе чтобы полностью освободить ее из крепления и снять перережьте стяжки на отсеке для 5 25 дюймового дисковода и извлеките пакет с винтами корпус solo ii должен иметь вид показанный на рисунке 9
Сборка 9
Установка материнской платы 10
Установка kuhler 11
Установка стандартного блока питания 12
Выверните второй винт придерживая другой рукой опору чтобы она не упала 13
Выверните один винт из отсека дисковода 13
Повторите операции 1 и 2 с винтами в задней части корпуса 13
Положите корпус solo ii на бок установите блок питания в кронштейн и зафиксируйте его прилагающимися винтами если блок питания оснащен вентилятором совместите вентилятор с воздухозаборной решеткой на верхней стороне корпуса solo ii 13
Система укладки кабелей 14
Ниже описана процедура подготовки к установке 3 5 2 5 дюймовых жестких дисков с использованием лотков и системы подвески 1 для начала снимите боковую панель на другой стороне от лотка материнской платы 16
Ослабьте винты и отклонив панель наружу потяните ее к себе чтобы полностью освободить ее из крепления и снять 16
Установите 5 25 дюймовый привод в соответствующий отсек задвиньте привод до щелчка 16
Установите другие 5 25 дюймовые устройства аналогичным образом 16
Чтобы снять лицевую панель отожмите защелки расположенные у нее с внутренней левой стороны затем откройте лицевую панель как дверь сдвиньте панель вверх чтобы снять ее с петель 16
Корпус solo ii оснащен предварительно установленными силиконовыми прокладками для установки 3 5 дюймового жесткого диска их можно снять и переставить в отсек для 2 5 дюймового жесткого диска 17
Установите жесткий диск на прокладки так чтобы разъемы sata были обращены в противоположную сторону от направляющих переверните лоток с диском с помощью подходящего инструмента установите в прокладки винты и прикрепите лоток к диску не затягивайте винты слишком сильно иначе прокладки не будут выполнять свою амортизирующую функцию 17
Установка лотка 17
Установка внутренних устройств формата 2 5 19
Раздел 3 20
Раздел 4 24
Система охлаждения 24
Два фильтра расположенные за лицевой панелью solo ii 25
Моющиеся воздушные фильтры 25
Www antec com 27
