2. Применить фирмы, в соответствии силу, но не дергать через контактный.

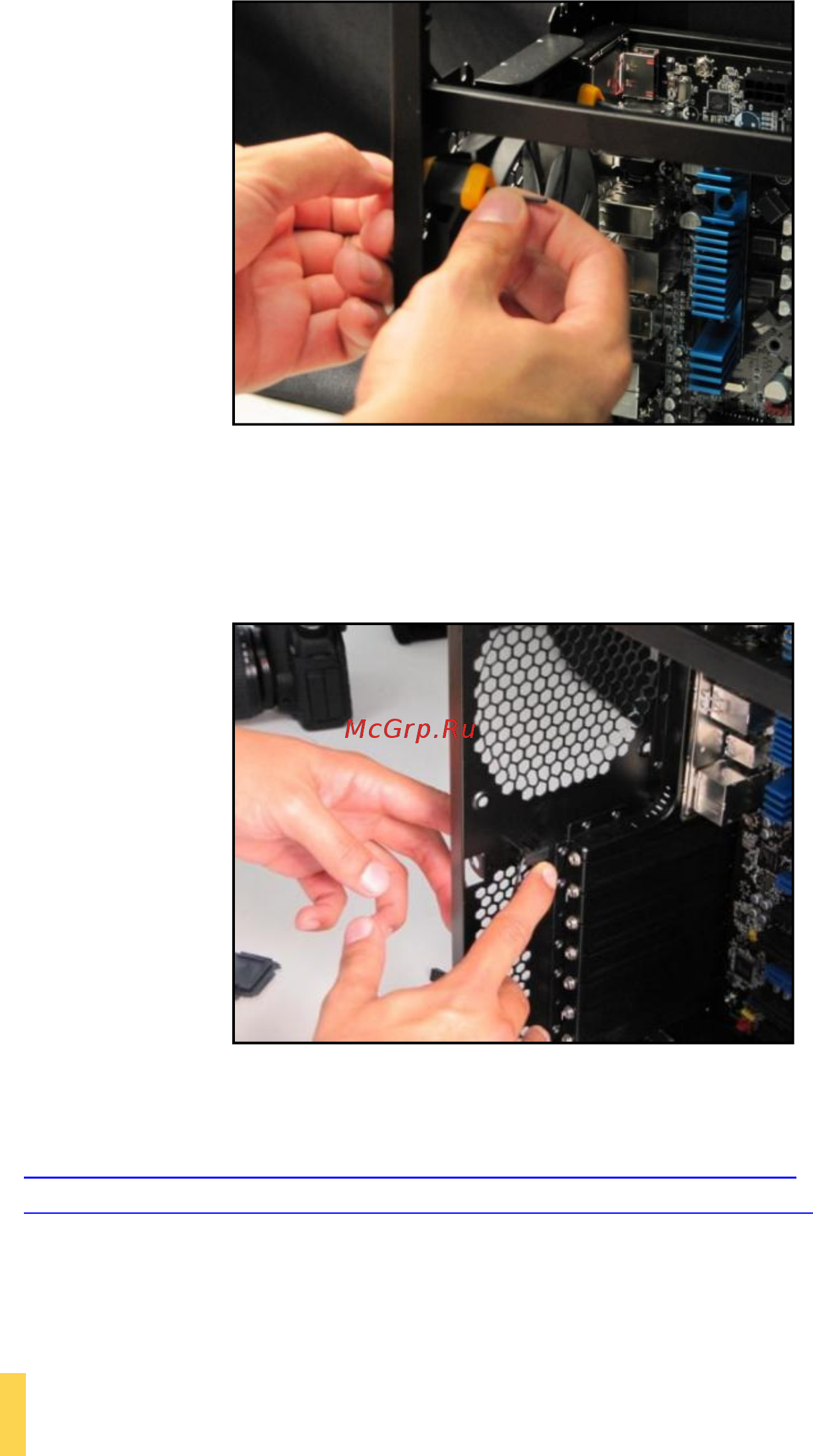

3. К переключателю скоростей вентилятора TrueQuiet™ прикреплены два небольших черных
зажима. Разведите зажимы большим и указательным пальцами и нажмите на них с задней
части корпуса, чтобы снять вентилятор TrueQuiet™.
4. Процедура подготовки задней пластины KUHLER H
2
O зависит от типа разъема процессора.
См. руководство по установке KUHLER H
2
O на странице
http://www.antec.com/Believe_it/product.php?id=Mjc2OCYxNw== (KUHLER H
2
O 620) или
http://www.antec.com/Believe_it/product.php?id=NzA0MzcwJjE3 (KUHLER H
2
O 920).
5. В зависимости от типа разъема процессора приготовьте соответствующее крепежное
кольцо.
6. Завершите установку согласно инструкциям по установке KUHLER H
2
O.
2.4 УСТАНОВКА
СТАНДАРТНОГО
БЛОКА
ПИТАНИЯ
Для удобства установки рекомендуется временно снять опору блока питания. Опора блока
питания крепится двумя винтами на каждом конце: два винта крепят ее к отсеку для 5,25-
дюймового дисковода, другие два винта – к задней стенке.
