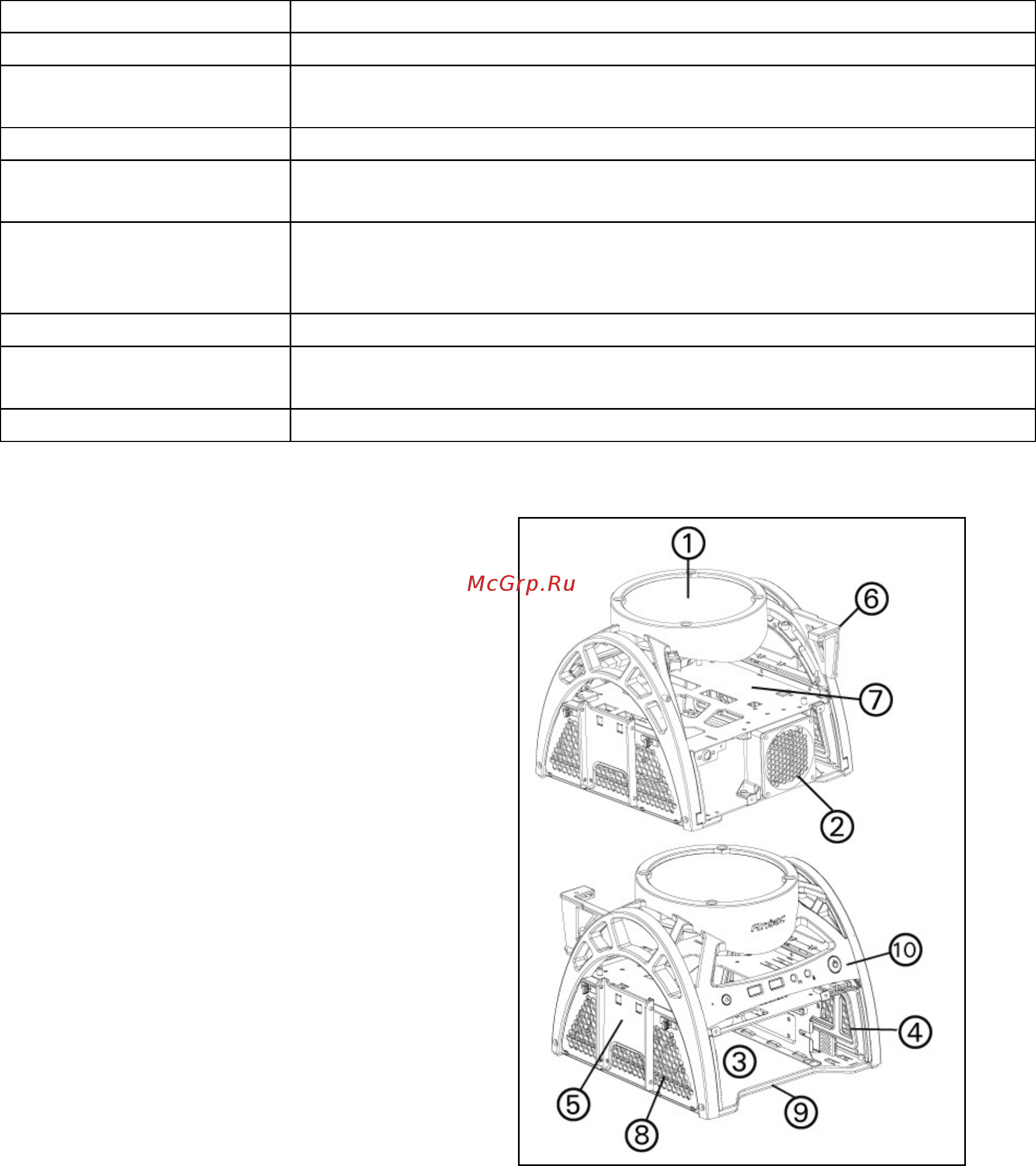

3
1.1
С
ПЕЦИФИКАЦИЯ КОРПУСА
Тип корпуса
Открытый дизайн
Цвет
Серебристый металл
Габариты
7.5” (В) x 8.3” (Ш) x 9.1” (Г)
190 мм (В) x 210 мм (Ш) x 230 мм (Г)
Вес
5.5 фунта /
2,5 кг
Охлаждение
Верхний 150
-
мм трехскоростной вентилятор
Задний 70-мм нагнетательный вентилятор
Отсеки для дисководов
2 быстросъемных отсека для 2.5” жестких дисков
1 быстросъемный отсек для дисководов формата 5.25"
2 наружных отсека для 2.5” жестких дисков
Размер материнской платы
Mini
-
ITX
Передняя панель ввода/вывода
2 порта USB 2.0
Аудиовход и аудиовыход (совместимые со стандартами HDA и AC’97)
Power Supply
EP
-
90: адаптер на 90 Ватт вместе с печатной платой
1.2
С
ХЕМАТИЧЕСКОЕ ИЗОБРАЖЕНИЕ
1. Верхний 150-мм трехскоростной
вентилятор TriCool с синей
светодиодной подсветкой
2. Задний 70-мм вытяжной вентилятор
3. Отсек для дисковода 5.25”
4. 2 внутренних 2.5” отсека для жестких
дисков
5. 2 внешних 2.5” крепления для
жестких дисков
6. Крепление для платы мини-PCI
7. Рама для материнской платы – Mini-
ITX
8. Съемные защитные боковые панели
9. Съемный лоток для комплектующих
10. Передняя панель ввода/вывода
11. Адаптер питания мощностью 90 Ватт
(Нет фотографии)
