Antec P180 [6/14] Подключение аудио портов ас 97 и hda

Antec P182 [6/14] Подключение аудио портов ас 97 и hda
компании “Antec” по адресу http://www.antec.com/StoreFront.bok, найдите
деталь номер 30031 и приобретите внутренний адаптер FireWire. Этот
адаптер позволит вам подключить передний порт IEEE 1394 к разъему
внешнего типа.

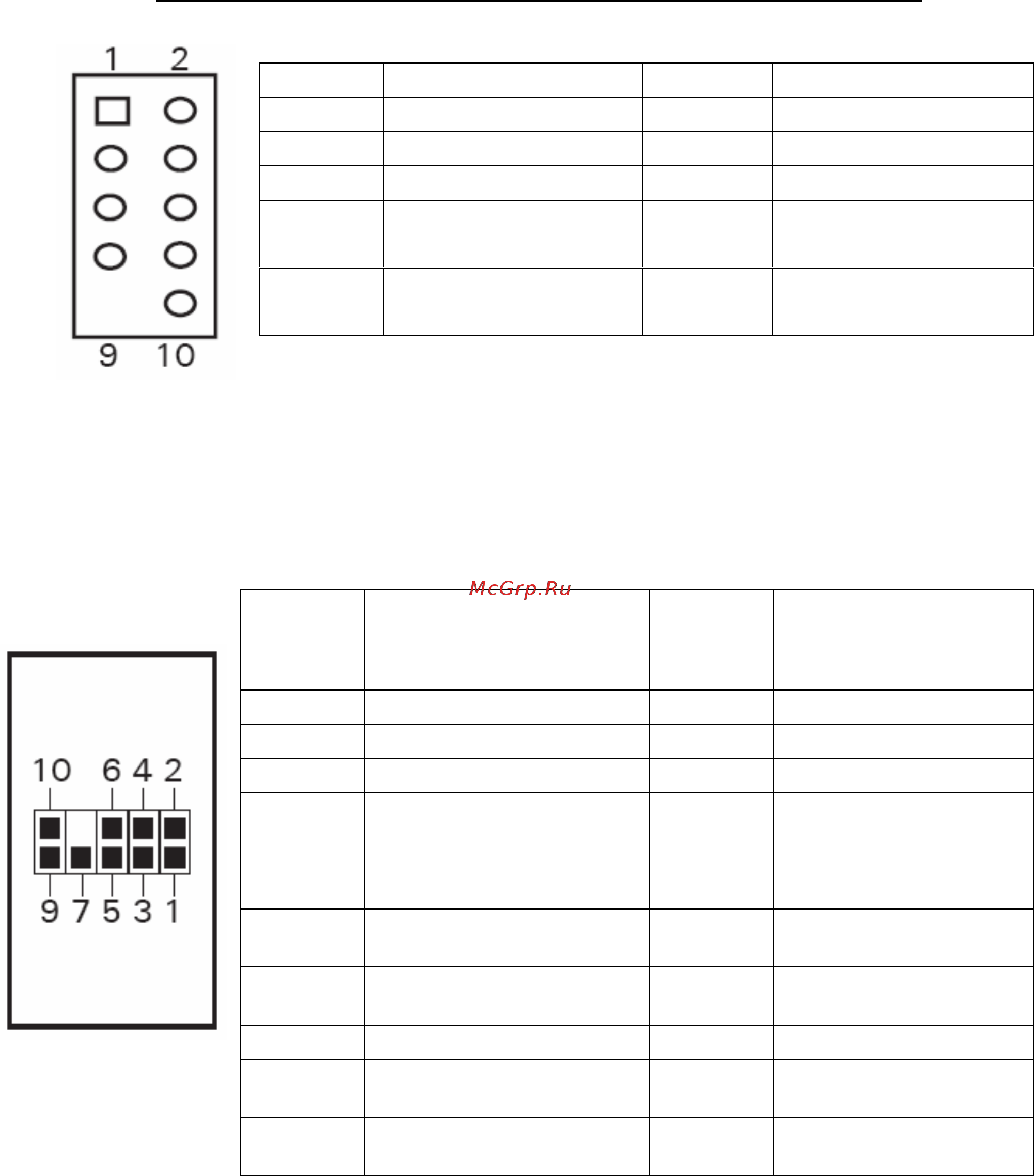

Назначение контактов разъема IEEE 1394 на передней панели
Подключение аудио-портов (АС’ 97 и HDA)
Имеется 10-контактный стандартный разъем Intel
®
AC’ 97 и 10-контактный
разъем Intel
®
HDA (аудио-разъем высокой четкости), вы можете подключить
любой из них к материнской плате в зависимости от ее характеристик.
Смотрите нижеследующие инструкции:
Установите внешние аудио-разъемы от вашей материнской платы или
звуковой карты. Расположение выходных контактов смотрите в руководстве
к материнской плате или звуковой карте.
Контакт Названия сигналов
Контакт Названия сигналов
1 ТРА + 2 ТРА -
3 Земля 4 Земля
5 ТРВ + 6 ТРВ -
7 + 12 В (с
предохранителем)
8 + 12 В (с
предохранителем)
9 Ключ (нет
контакта)
10 Земля
Контакт Назначение контакта
(HD AUDIO)
Контакт Назначение
контакта (AC’97
AUDIO)
1
Микрофон 2 – левый
1
Микрофон - вход
2
Аналоговая земля
2
Земля
3
Микрофон 2 – правый
3
Питание микрофона
4
Аналоговое
напряжение питания
4
Сигнал подключения
к сети (NC)
5
Правый выход
5
Линейный выход
(правый)
6
Сигнал автоопределения
от Микрофона 2
6
Линейный выход
(правый)
7
Передний датчик
входа/выхода
7
Сигнал подключения
к сети (NC)
8
Ключ (нет контакта)
8
Ключ (нет контакта)
9
Левый выход
9
Линейный выход
(левый)
10
Сигнал автоопределения
от линии 2
10
Линейный выход
(левый)
