к разъёму HDA. Найдите внутренние аудиоразъёмы системной платы или звуковой
платы и подсоедините соответствующий аудиокабель. Схему расположения выводов
см. в описании системной платы или звуковой платы. Даже если система
поддерживает оба звуковых стандарта, использовать можно только один разъём.
3.4 С
ОЕДИНИТЕЛИ ВЫКЛЮЧАТЕЛЕЙ И СВЕТОДИОДНЫХ ИНДИКАТОРОВ

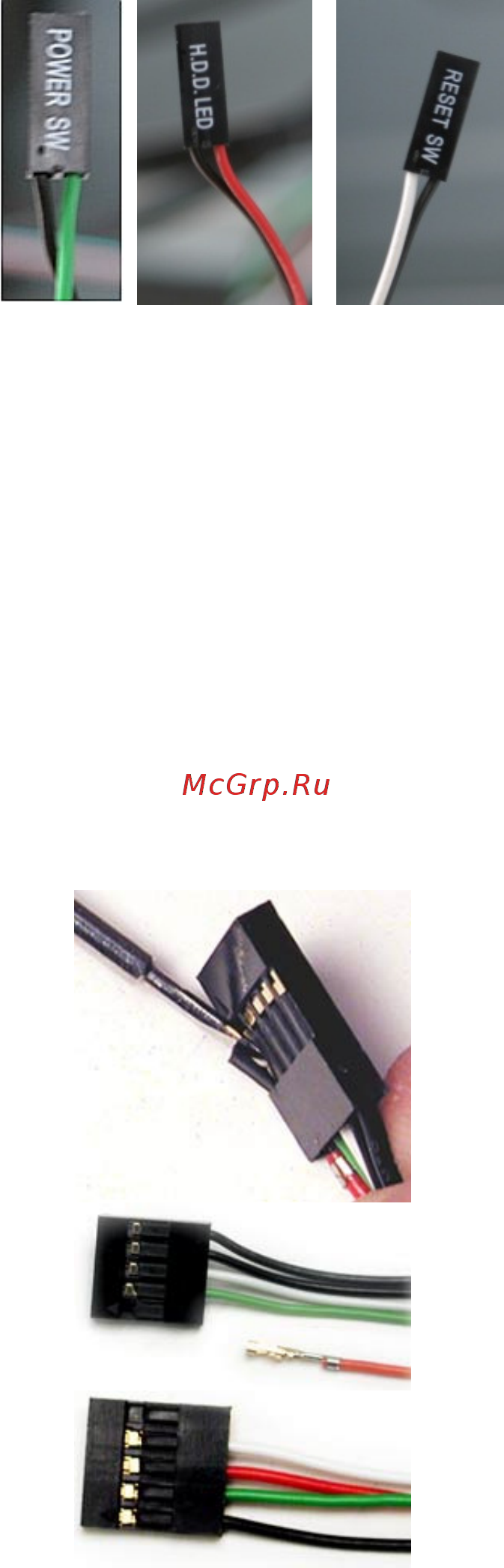

К передней панели подсоединены выводы выключателей и
светодиодных индикаторов питания, перезагрузки и
индикаторов активности жёстких дисков. Подключите выводы
к соответствующим разъемам на системной плате.
Местонахождение конкретных контактов см. в описании
системной платы. У светодиодных индикаторов цветные
провода положительные (+). Чёрные и белые провода
отрицательные (-).
Если при включённой системе светодиодный индикатор не
загорается, попробуйте поменять провода местами. Более
подробную информацию о подключении светодиодных
индикаторов к системной плате см. в описании системной
латы.
Примечание
: для выключателей полярность (порядок подключения
положительных и отрицательных проводов) не имеет значения.
3.5
П
ОВТОРНЫЙ МОНТАЖ ПОДКЛЮЧЕНИЙ К СИСТЕМНОЙ ПЛАТЕ
В какой-то момент может потребоваться переконфигурация компоновки контактных выводов
соединительной фишки системной платы. Например, для фишки USB, аудиовхода или других
фишек передней панели, таких как фишка кнопки «питание». Прежде чем приступать к работе,
посмотрите в описании системной платы или на сайте производителя системной платы, какая
схема расположения выводов нужна для вашей соединительной фишки. Мы настоятельно
рекомендуем сделать перед началом работы чертёж с пояснениями, чтобы в случае неудачи вы
смогли вернуть систему к первоначальному состоянию.
1. Решите, какие провода нужно удалить, чтобы перемонтировать разъём в
соответствии с расположением конактных выводов USB на системной
плате (см. описание системной платы). Работайте не более чем с одной
фишкой одновременно. Используйте очень маленькую плоскую
отвёрткую или аналогичный инструмент, чтобы поднять чёрное ушко,
которое находится рядом с золотистыми столбиками (прямоугольники).
Это позволит легко извлечь штырьки из разъёма USB.
2. Осторожно, чтобы не повредить провода, фишки или штырьки,
медленно извлеките штырёк из фишки. Повторите эту процедуру для
каждого провода, который нужно поменять.
3. Осторожно, чтобы не повредить провода, фишки или штырьки,
медленно вставьте штырёк в нужное гнездо в фишке, затем закройте со
щелчком чёрное ушко, которое было поднято в шаге 1. Повторите эти
шаги для каждого провода, который небходимо заменить.
