УКОВОДСТВО ПО МОНТАЖУ АППАРАТНОГО ОБОРУДОВАНИЯ

2.1

СТАНОВКА

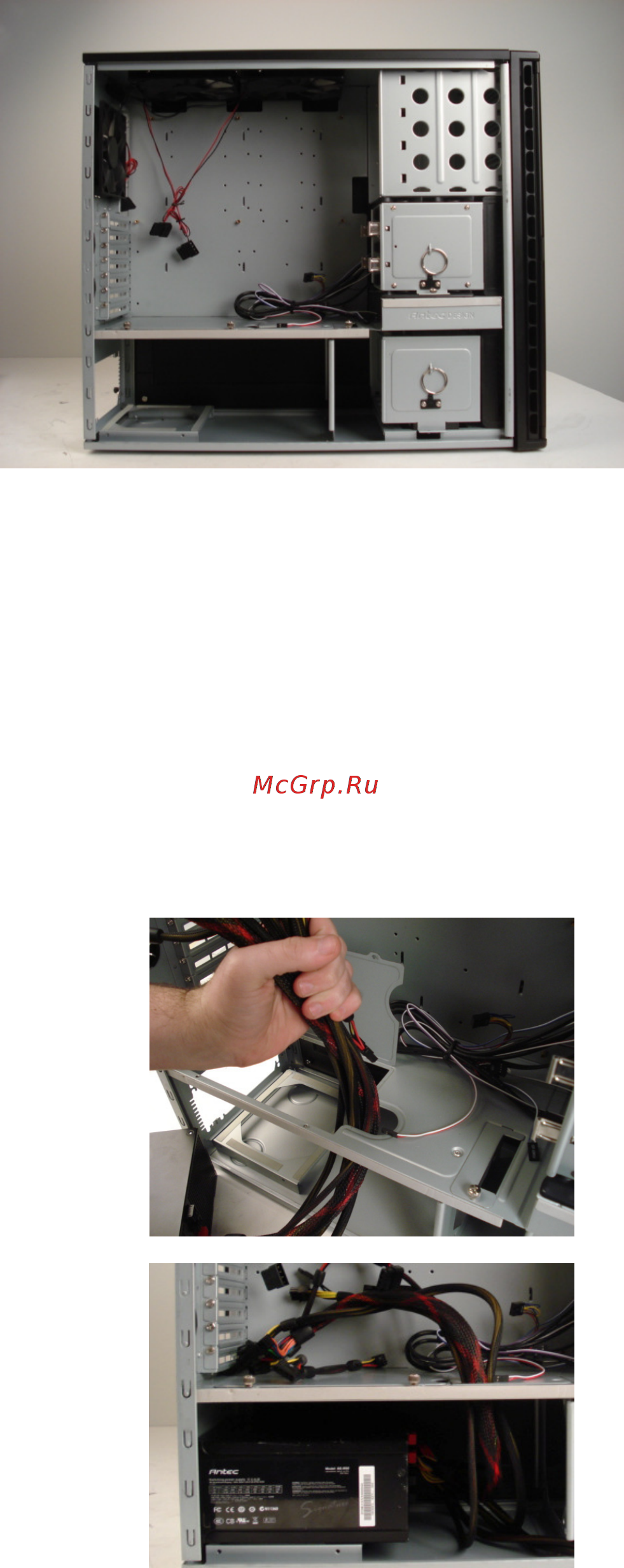

1. Поставьте корпус на ровную, устойчивую

поверхность задней панелью к себе.

2. Выкрутите винты с накатанной головкой из правой

боковой панели. Удерживая панель сверху и снизу,

плавно потяните на себя и откройте корпус.

3. Выкрутите винты из левой боковой панели.

Удерживая панель сверху и снизу, плавно потяните

на себя и снимите левую боковую панель.

Примечание: не поднимайте и не отжимайте панель

ногтями.

Внутри корпуса вы увидите два отдельных отсека: верхний отсек предназначен для системной

платы, жёстких дисков и дисководов, доступных извне; нижний отсек предназначен для блока

питания и жёстких дисков. Вы также увидите провода с помеченными разъёмами (USB, PWR и

т.д.), установленную панель ввода-вывода, ящик, содержащий по одному комплекту

направляющих для дисковода 5.25” и дисковода гибких дисков, а также инструментальный ящик,

прикреплённый к верхней корзине жёстких дисков, в котором хранятся дополнительные детали

(винты, латунные проставочные элементы, запасные силиконовые уплотнители и пр.).

2.2

СТАНОВКА БЛОКА ПИТАНИЯ

Большинство кабелей питания можно проложить за системной платой, в кабельном отсеке. Если

каким-то кабелям не хватает длины, пропустите их через отверстие, ведущее прямо в отсек

системной платы.

1. Снимите обе боковые панели.

2. При установке блока питания Antec серии CP вам потребуется

снять крепёжную пластину блока питания.

3. Вставьте блок питания в корпус. Если кабели нельзя проложить

через кабельный отсек за системной платой, проложите их через

отверстие с крышкой. Этот путь на несколько сантиметров

короче, кроме того, благодаря этому в отсеке блока питания

улучшится циркуляция воздуха.

Примечание: блоки питания с вентиляторами на нижней стороне

следует устанавливать таким образом, чтобы

вентиляторы были направлены вверх. Крепежные

отверстия для блоков питания позволяют

устанавливать их основанием вниз или

основанием вверх.

4. С помощью прилагающихся винтов закрепите блок питания на

задней стороне корпуса.
