2
1. Поставьте корпус с открытым верхом перед собой. Отделение для дисководов и блок питания
должны быть видны.
2. Убедитесь в том, что заглушка панели разъемов соответствует системной плате. Если
входящая в комплект поставки корпуса заглушка не соответствует системной плате,
обратитесь к производителю системной платы для приобретения соответствующей заглушки
панели разъемов.
3. Снимите
поперечину с отделения материнской платы.
4. Совместите системную плату с отверстиями для стоек. В лоток материнской платы уже
установлены специальные латунные стойки. Две из них с резьбой, одна без резьбы.
5. Приподнимите и выньте вашу материнскую плату.
6. Снимите те латунные стойки, которые вам не понадобятся.
7. Верните материнскую плату обратно в корпус
и совместите ее с латунными стойками с
помощью специальных гаек, которые поставляются в мешке с инструментами и прочими
металлическими элементами.
8. Примечание: Закреплять латунную стойку, не имеющую резьбы, не нужно.
9. Закрепите материнскую плату в имеющихся монтажных отверстиях с помощью прилагаемых
винтов с крестообразным шлицем. Ваша материнская плата установлена.
Подсоединение переключателей и светодиодов

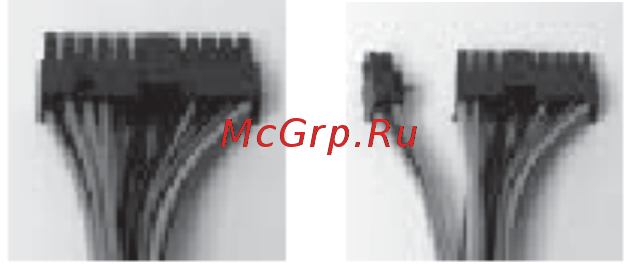

1. Подключите главный 24-контактный штекер от блока питания
и 4-контактный штекер +12 В к материнской плате. Если в
вашей материнской плате используется 20-контактный
разъем, отсоедините секцию с 4-мя контактами от 24-
контактного кабеля (см. рис. 1 и 2).
Примечание: Отделяемая 4-контактная часть кабеля не
может использоваться вместо 4-контактного разъема + 12 В.
Рис. 1
для
материнских
плат с 24
штырьками
Рис. 2
для
материнских
плат с 20
штырьками
2. Подсоедините переключатель перезагрузки (маркировка RESET SW) к разъему RST на
материнской плате. Полярность для переключателей (порядок подключения положительных и
отрицательных проводов) не имеет значения.
3. Подсоедините включатель-выключатель питания (маркировка POWER SW) к разъему PWR на
материнской плате.
Примечание: Включатель-выключатель питания на передней заглушке панели разъемов
подсоединяется к модулю жидкокристаллического дисплея по умолчанию. Это позволяет вам
включать и выключать ваш компьютер с помощью пульта управления. Если вы захотите
подсоединить включатель-выключатель питания, находящийся на передней заглушке панели
разъемов непосредственно к материнской плате вместо того, чтобы сделать это через
жидкокристаллический дисплей, вы не сможете использовать пульт дистанционного
управления.
4. Разъем питания светодиода (маркировка Power LED) расположен за разъемом перезагрузки.
У светодиодных индикаторов цветные провода положительные (+). Чёрные и белые провода
отрицательные (-). Если при включённой системе светодиодный индикатор не загорается,
попробуйте поменять провода местами. Более подробную информацию о подключении
светодиодных индикаторов к системной плате см. в описании системной платы.
5. Светодиод-индикатор активности жесткого диска (маркировка HDD LED) подсоединяется к
разъему дисковода жестких дисков
на вашей материнской плате или на карте RAID.
Подсоединение устройств к портам USB
Отдельный 10-жильный кабель подсоединен к передним USB-портам. У него стандартный штекер
Intel
®
, устроенный таким образом, что его нельзя случайно перевернуть при подключении к
соответствующему стандартному разъему Intel
®
на материнской плате. Подсоедините 10-
контактный штекер к разъему материнской платы, таким образом, чтобы закрытое отверстие
пришлось напротив отсутствующего штырька.
