Блок питания EarthWatts™ 500 (Только для модели Sonata Designer 500)

Корпус Sonata Designer 500 поставляется с блоком питания EarthWatts PSU 500 ватт, который

соответствует спецификациям 2.2. формата ATX версии ATX12V и обладает хорошей

совместимостью. Этот блок питания является очень эффективным, он снижает расход энергии до

25% и экономит вам деньги по счетам за электроэнергию. Блоки питания EarthWatts получили

сертификат 80 PLUS

, новейший независимый стандарт эффективности блоков питания. Кроме

того, блок питания EarthWatts включает ряд различных защитных контуров: OPP (защита от

избыточной мощности), OVP (защита от избыточного напряжения) и SCP (защита от короткого

замыкания).

Блок питания EarthWatts также включает универсальный вход с коррекцией фактора активной

мощности (PFC). Универсальный вход позволяет подсоединять ваш блок питания EarthWatts к

любой розетке источника

переменного тока в диапазоне 100-240 В, и вам не надо беспокоиться

об установке переключателя напряжения. Коррекция фактора активной мощности (PFC) снижает

потери электроэнергии, улучшая значение фактора мощности в блоке питания, что помогает

более эффективной подаче электроэнергии от электростанции к пользователям.

Установка:

Этот блок питания совместим с предыдущими спецификациями ATX. Убедитесь, что вы

правильно выполняете подсоединение вашего блока питания; для этого прежде, чем

подсоединять EarthWatts к какому-либо устройству, сверьтесь с руководствами по эксплуатации к

вашей материнской плате и периферийным устройствам.

1. Подключите главный 24-контактный штекер от блока

питания. Если в вашей материнской плате используется

20-контактный разъем, отсоедините секцию с 4-мя

контактами от 24-контактного кабеля (см. рис. 2 и 3).

Примечание: Отделяемая 4-контактная часть кабеля не

может использоваться вместо 4-контактного разъема на 12 В.

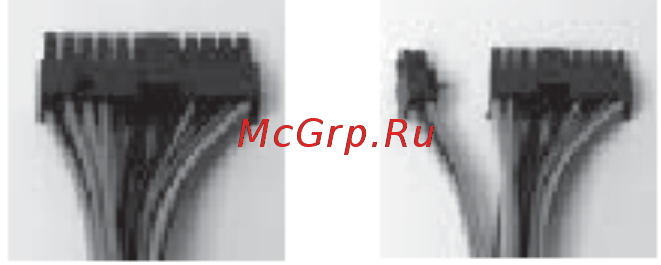

Рис. 2

Для материнских

плат с 24

шты

ьками

Рис. 3

Для материнских

плат с 20

штырьками

2. Подсоедините 4-х или 8-контактный штекер на 12 В, в зависимости от того, какой из них

требуется для вашей материнской платы.

3. Вы найдете 2 кабеля с 4-контактными разъемами Molex. Подсоедините этот разъем к любому

из ваших периферийных устройств, где используется разъем Molex. При необходимости

повторите операцию.

4. Имеется также два кабеля с разъемами SATA. Подсоедините этот

разъем к любому из

дисководов жестких дисков в вашей системе с разъемом SATA. При необходимости повторите.

5. Есть два разъема для графических карт PCI Express. Эти разъемы несут маркировку PCI-E.

Подсоедините их, если нужно, к вашей графической карте PCI Express.

Примечание: см. руководство пользователя, прилагаемое к вашей графической карте PCI

Express для получения подробных инструкций по использованию.

6. Если

у вас есть накопитель гибких магнитных дисков, то вы найдете подходящий для него

сетевой разъем на конце одного из кабелей с 4-контактным разъемом Molex на другом конце.

Подсоедините этот штекер к накопителю гибких магнитных дисков.

7. Подсоедините сетевой кабель к блоку питания.

Блок питания NeoPower 550 (Только для модели Sonata Plus 550)

Блок питания NeoPower 550, устанавливаемый в корпус Sonata Plus 550, поддерживает новейшую

спецификацию 2.2. формата ATX 12 В. Этот блок питания включает универсальный вход с

коррекцией фактора активной мощности (PFC). Универсальный вход позволяет подсоединять ваш

блок питания EarthWatts к любой розетке с источником переменного тока в диапазоне 100-240 В, и

вам не надо беспокоиться об установке переключателя напряжения. Коррекция фактора активной

мощности

(PFC) снижает отходы электроэнергии, улучшая значение фактора мощности в блоке

питания, путем изменения формы текущей волны на входе, что помогает более эффективной

подаче электроэнергии от электростанции к пользователям.

Кроме того, блок питания EarthWatts включает ряд различных защитных контуров: OPP (защита от

избыточной мощности), OVP (защита от повышения напряжения), SCP (защита от короткого

замыкания) и UVP (защита от падения напряжения)
