7. Два набора разъемов SATA для дисковода на одном конце и 6-контактный разъем блока
питания на другом конце.
Примечание: Разъемы SATA имеют выход +3,3 В, так что вы можете подсоединять новейшие
устройства SATA.
Модули кабелей:
№ Кол-во Наименование детали Описание
1-3 1 Блок питания
Включает 24-контактный основной разъем и
разъемы 4+4 на 12 В
4 1
Кабель 14 см Molex с разъемами
для гибких магнитных дисков
Включает один разъем Molex и два разъема
гибких дисков
5 2
Кабель 16 см с разъемом для
графической карты PCI Express
Включает один разъем PCI Express
6 2 Кабель 77 см с разъемами Molex Включает три разъема Molex
7 2
Кабель 73 см с разъемом SATA
(Serial ATA)
Включает два разъема SATA (Serial ATA)
Установка:
Этот блок питания совместим с предыдущими спецификациями ATX. Убедитесь, что вы
правильно выполняете подсоединение вашего блока питания; для этого прежде, чем
подсоединять ваш блок питания NeoPower к какому-либо устройству, обратитесь к руководствам
пользователя, прилагаемым к вашей материнской плате и периферийным устройствам.
1. Подключите главный 24-контактный штекер от блока
питания. Если в вашей материнской плате используется
20-контактный разъем, отсоедините секцию с 4-мя
контактами от 24-контактного кабеля (см. рис. 2 и 3).
Примечание: Отделяемая 4-контактная часть кабеля не
может использоваться вместо 4-контактного разъема на 12
В.

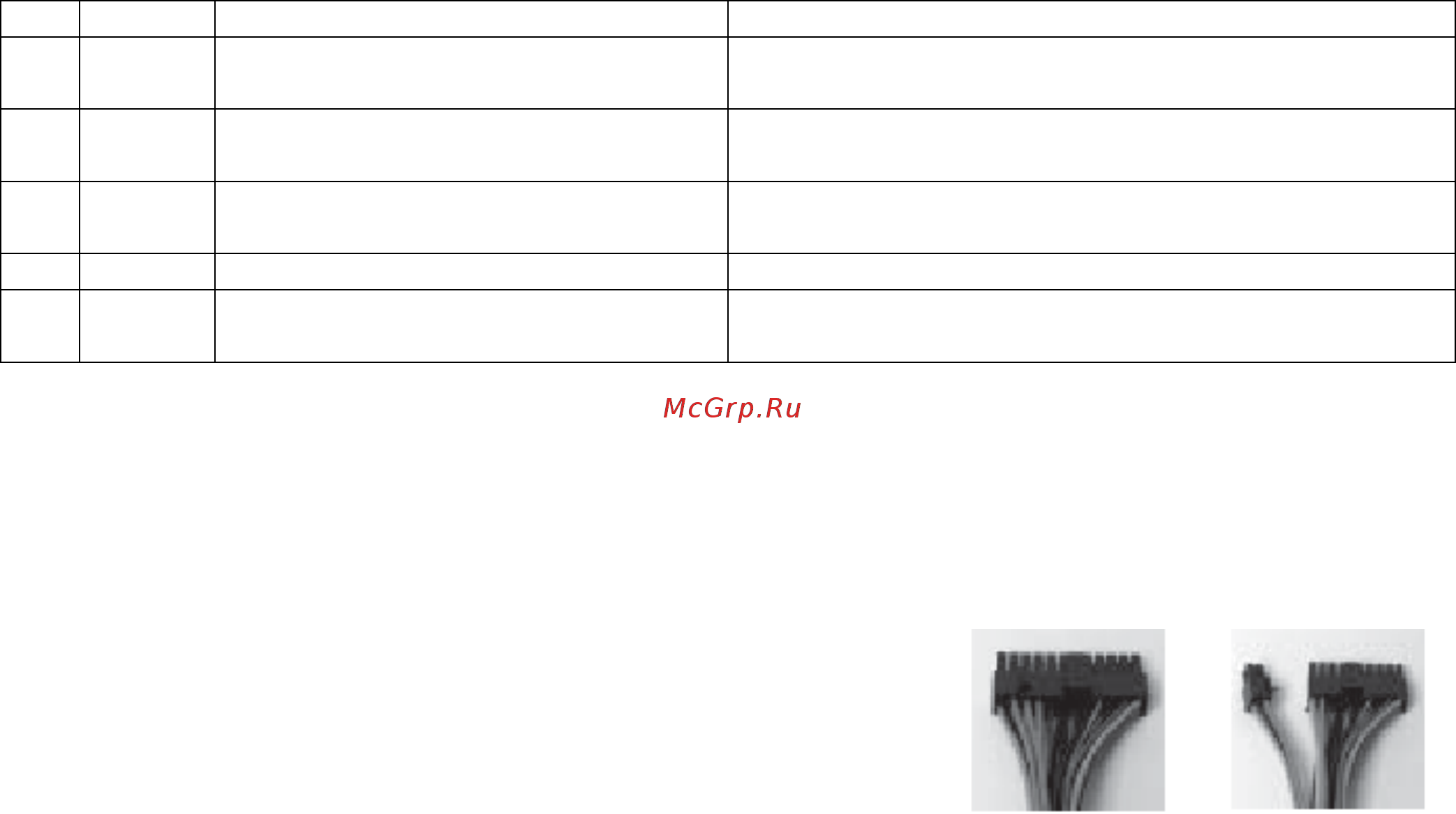

Рис. 2
Для материнских
плат с 24
шты
р
ьками
Рис. 3
Для материнских
плат с 20
штырьками
2: Подсоедините 4-х или 8-контактный разъем на 12 В, в зависимости от того, какой из них
требуется для вашей материнской платы.
3: В упаковке вы найдете 2 набора разъемов Molex для соединения блока питания с
периферийными устройствами. Можно подсоединять такой 6-контактный разъем к любому из
6-контактных штекеров на блоке питания. Можно также подсоединять периферийные
разъемы
Molex к вашим периферийным устройствам. При необходимости повторите операцию.
4: В упаковке вы найдете 2 набора разъемов для соединения блока питания с устройствами с
разъемами SATA. Можно подсоединять такой 6-штырьковый разъем к любому из 6-контактных
штекеров на блоке питания. Можно также подсоединять разъем SATA к дисководам с
разъемами SATA. При необходимости повторите операцию.
5: В
упаковке вы найдете один разъем для графической карты PCI Express. Это всего один 6-
контактный разъем с 3 желтыми и 3 черными проводками. Подсоедините 6-контактный разъем
к любому из 6-контактных штекеров на блоке питания. Подсоедините, если нужно, 6-
контактный разъем PCI Express, маркированный символами «PCI-E», к вашей графической
карте PCI Express. Примечание: см. руководство пользователя, прилагаемое к вашей
графической карте PCI Express, для получения
подробных инструкций по использованию.
6: Если у вас есть дисковод гибких дисков, подсоедините Y-адаптер к любому из разъемов Molex.
Подсоедините щелевой разъем блока питания для дисковода гибких дисков к дисководу
гибкого диска.
