Antec Sonata III 500 [3/7] Подсоединение питания и светодиодов

2. Убедитесь в том, что заглушка панели разъемов соответствует системной плате. Если

входящая в комплект поставки корпуса заглушка не соответствует системной плате,

обратитесь к производителю системной платы для приобретения соответствующей заглушки

панели разъемов.

3. Совместите системную плату с отверстиями для стоек и запомните, какие отверстия

оказались совмещенными. Не у всех системных плат

отверстия совпадут со всеми

имеющимися отверстиями; это нормально, и это не отразится на функциональных

возможностях платы. (Другими словами, с определенной долей вероятности могут оказаться

лишние отверстия).

4. Приподнимите и извлеките материнскую плату.

5. Вкрутите латунные стойки в те отверстия с резьбой, которые совмещаются с вашей

материнской платой. Не затягивайте стойки слишком

сильно. Некоторые стойки могут быть

уже вставлены для вашего удобства.

6. Поместите материнскую плату на латунные стойки.

7. Закрепите материнскую плату на стойках с помощью имеющихся в комплекте винтов с

крестообразным шлицем. Ваша материнская плата установлена.

Подсоединение питания и светодиодов

Если соответствующий блоку питания разъем на материнской плате является 20-контактным,

снимите секцию из 4-х штырьков с 24-контактного разъема питания (см. рис. 1 и 2). Прежде, чем

подсоединять блок питания к любому из устройств, изучите соответствующие руководства для

пользователя к материнской плате и другим периферийным устройствам.

1. Подключите главный 24-контактный штекер от блока

питания

и 4-или 8-контактный штекер +12 В к материнской

плате. Если в вашей материнской плате используется 20-

контактный разъем, отсоедините секцию с 4-мя контактами

от 24-контактного кабеля (см. рис. 2 и 3).

Примечание: Отделяемая 4-контактная часть кабеля не

может использоваться вместо 4-контактного разъема + 12 В.

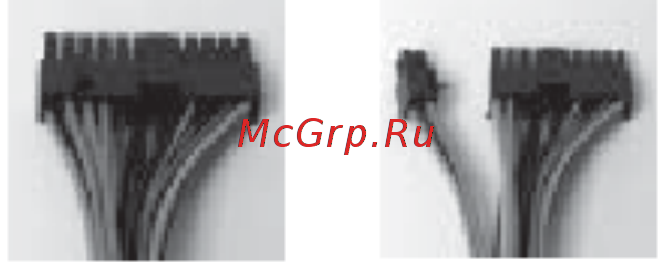

Рис. 1

Для материнских

плат с 24

шты

ьками

Рис. 2

Для материнских

плат с 20

штырьками

2. Подсоедините переключатель перезагрузки (маркировка RESET SW) к разъему RST на

материнской плате. Полярность для переключателей (порядок подключения положительных и

отрицательных проводов) не имеет значения.

3. Включатель-выключатель питания (маркировка POWER SW) подсоединяется к разъему PWR

на материнской плате.

4. Разъем питания светодиода (маркировка POWER LED) расположен за разъемом

перезагрузки. У светодиодных индикаторов цветные провода положительные (+). Чёрные и

белые провода

отрицательные (-). Если при включённой системе светодиодный индикатор не

загорается, попробуйте поменять провода местами. Более подробную информацию о

подключении светодиодных индикаторов к системной плате см. в описании системной платы.

5. Светодиод-индикатор активности жесткого диска (маркировка HDD LED) подсоединяется к

разъему дисковода жестких дисков на материнской плате.

Подсоединение устройств к портам USB

На проводе, соединенном с передним портом USB, вы найдете отдельный 10-жильный кабель. У

него стандартный штекер Intel

, устроенный таким образом, что его нельзя случайно перевернуть

при подключении к соответствующему стандартному разъему Intel

на материнской плате.

Подсоедините 10-контактный штекер к разъему материнской платы, таким образом, чтобы

закрытое отверстие пришлось напротив отсутствующего штырька.
