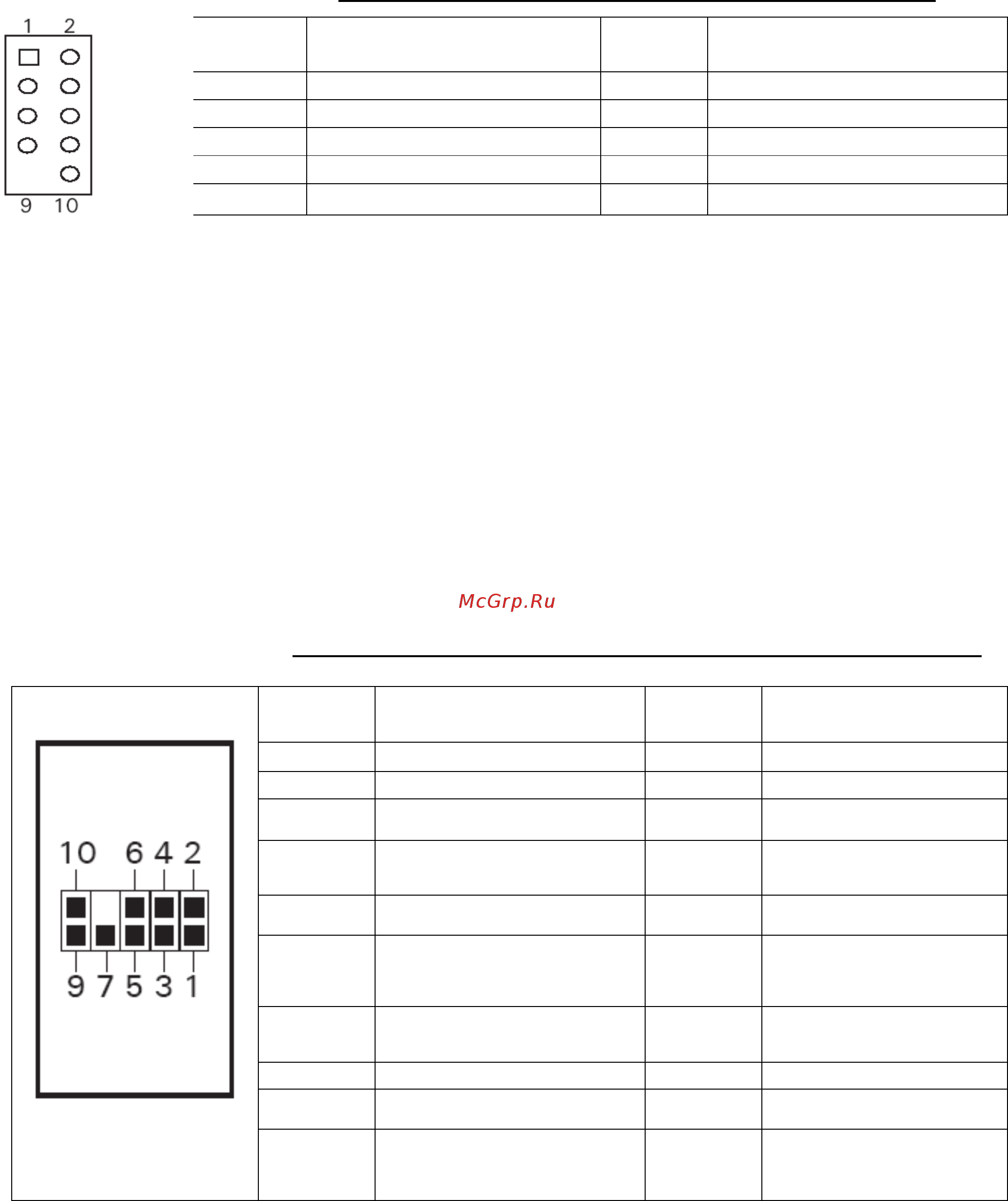

Схема расположения контактов на материнской плате
Контакт
Наименование сигнала
Контакт
Наименование сигнала
1
Питание USB 1
2
Питание USB 2
3
Отрицательный сигнал 1
4
Отрицательный сигнал 2
5
Положительный сигнал 1
6
Положительный сигнал 2
7
Заземляющий сигнал 1
8
Заземляющий сигнал 2
9 Ключ (без соединения) 10 Пустой сигнал
Подсоединение устройств к порту eSATA
Этот корпус поставляется с портом eSATA. Он находится на лицевой стороне корпуса и служит
для подсоединения к внешним устройствам SATA. Разъем eSATA вы найдете на кабеле,
подсоединенном к переднему порту еSATA. Подсоедините его к разъему SATA на материнской
плате.
Подсоединение аудиопортов (AC’97 и HDA)
Имеется 10-контактный стандартный штекер Intel
®
AC’ 97 и 10-контактный штекер Intel
®
HDA
(аудио-разъем высокого разрешения). Вы можете подключить любой из них к материнской плате
в зависимости от ее характеристик. См. инструкции ниже.
Примечание: см. схему расположения контактов для аудиопортов в руководстве к материнской
плате и убедитесь, что она соответствует этой таблице. Даже если ваша система поддерживает
оба аудио стандарта, подсоединить
можно только один из этих разъемов, но не оба.
Схема расположения контактов для аудиопортов (HDA и AC’97)
Установка устройств 3.5”
Есть два отсека для внешних дисководов 3.5”, они находятся прямо под отсеками дисководов
5.25”. Нажмите на два металлических ушка по сторонам лотка дисковода 3.5” и вытяните лоток
дисковода 3.5” из корпуса.
1. Снимите крышку с отсека дисковода, в который вы планируете вставить дисковод.
Контакт
Назначение контакта
(HD AUDIO)
Контакт
Назначение контакта
(AC’97 AUDIO)
1 Микрофон 2 – левый 1 Микрофон - вход
2
А
налоговая земля 2 Земля
3 Микрофон 2 – правый 3 Питание микрофона
4
Аналоговое
напряжение питания
4
Сигнал подключения
к сети (NC)
5 Правый выход 5
Линейный выход
(
п
р
авый
)
6
Сигнал
автоопределения от
Микрофона 2
6
Линейный выход
(правый)
7
Передний датчик
входа/выхода
7
Сигнал подключения
к сети (NC)
8 Ключ (нет контакта)8 Ключ (нет контакта)
9 Левый выход 9
Линейный выход
(
левый
)
10
Сигнал
автоопределения от
линии 2
10
Линейный выход
(левый)
