3.4 Перегруппировка контактов выводов материнской платы

Иногда необходимо изменить разводку контактов на колодке системной платы, например, для

подсоединения разъема USB, аудиовхода или другого разъема с передней панели, такого,

например, как разъем кнопки питания.

Перед выполнением работ, просмотрите информацию о разводке разъемов в руководстве

пользователя системной платы или на веб-сайте производителя системной платы. Настоятельно

рекомендуется предварительно зарисовать разводку разъема, чтобы впоследствии ее можно

было восстановить.

Определите, какие провода необходимо вынуть, чтобы изменить разводку разъема в

соответствии с разводкой USB-разъема на системной плате (смотрите руководство пользователя

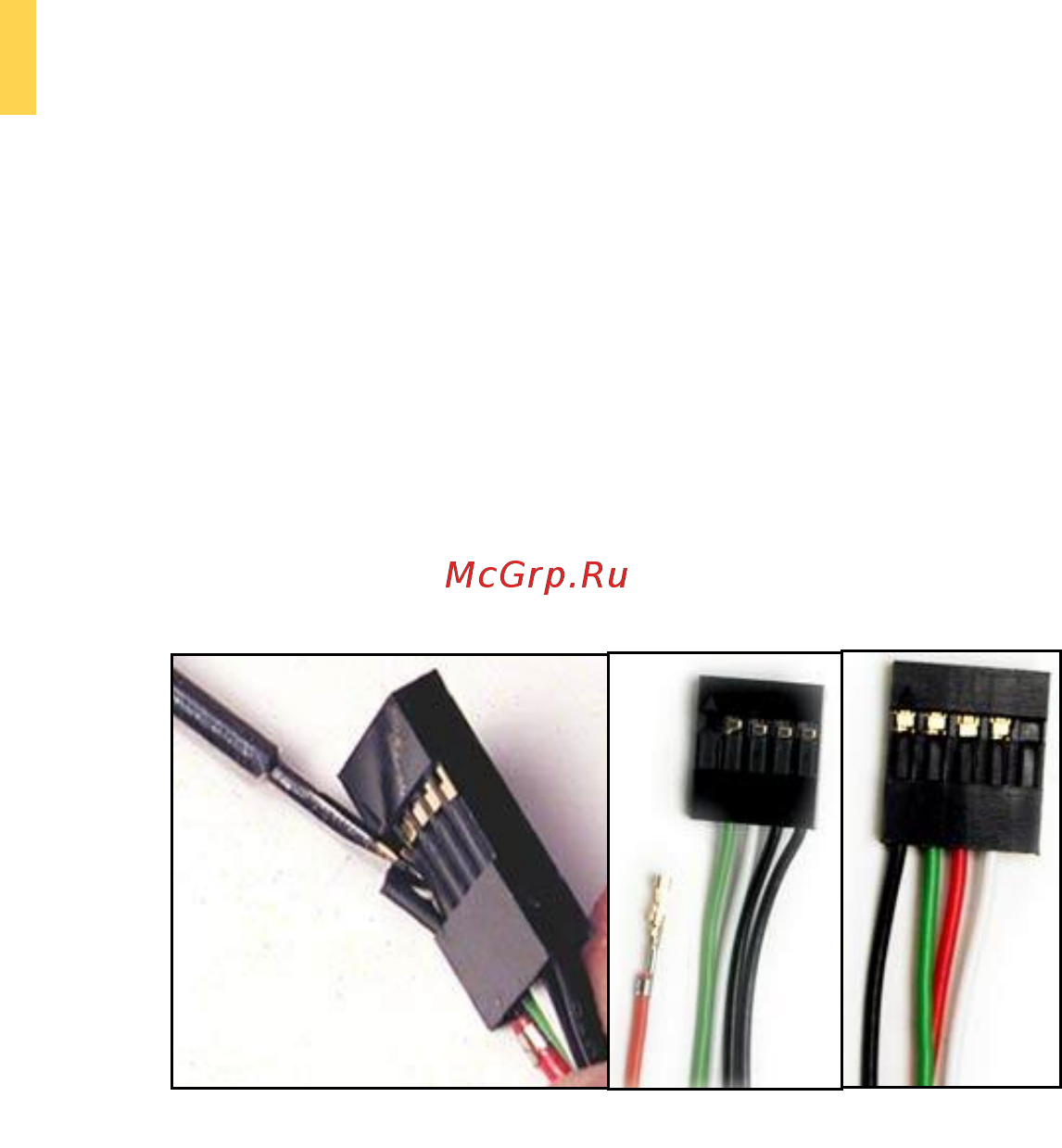

системной платы). Работайте с каждым разъемом отдельно. С помощью очень маленькой плоской

отвертки или подобного инструмента приподнимите черную защелку, расположенную рядом с

золотыми (квадратными) штырьками разъема. Это позволит легко сдвинуть контакты с USB-

разъема.

Старайтесь не повредить провода, разъемы или контакты при вынимании контактов из разъема.

Повторите эти действия для всех разъемов, в которых необходимо изменить разводку. Медленно

и аккуратно установите контакты в соответствующие слоты разъема, а затем установите на место

черную защелку, приподнятую при выполнении шага 1. Повторите эти действия для всех

разъемов, в которых необходимо изменить разводку.

Выводы передней панели
